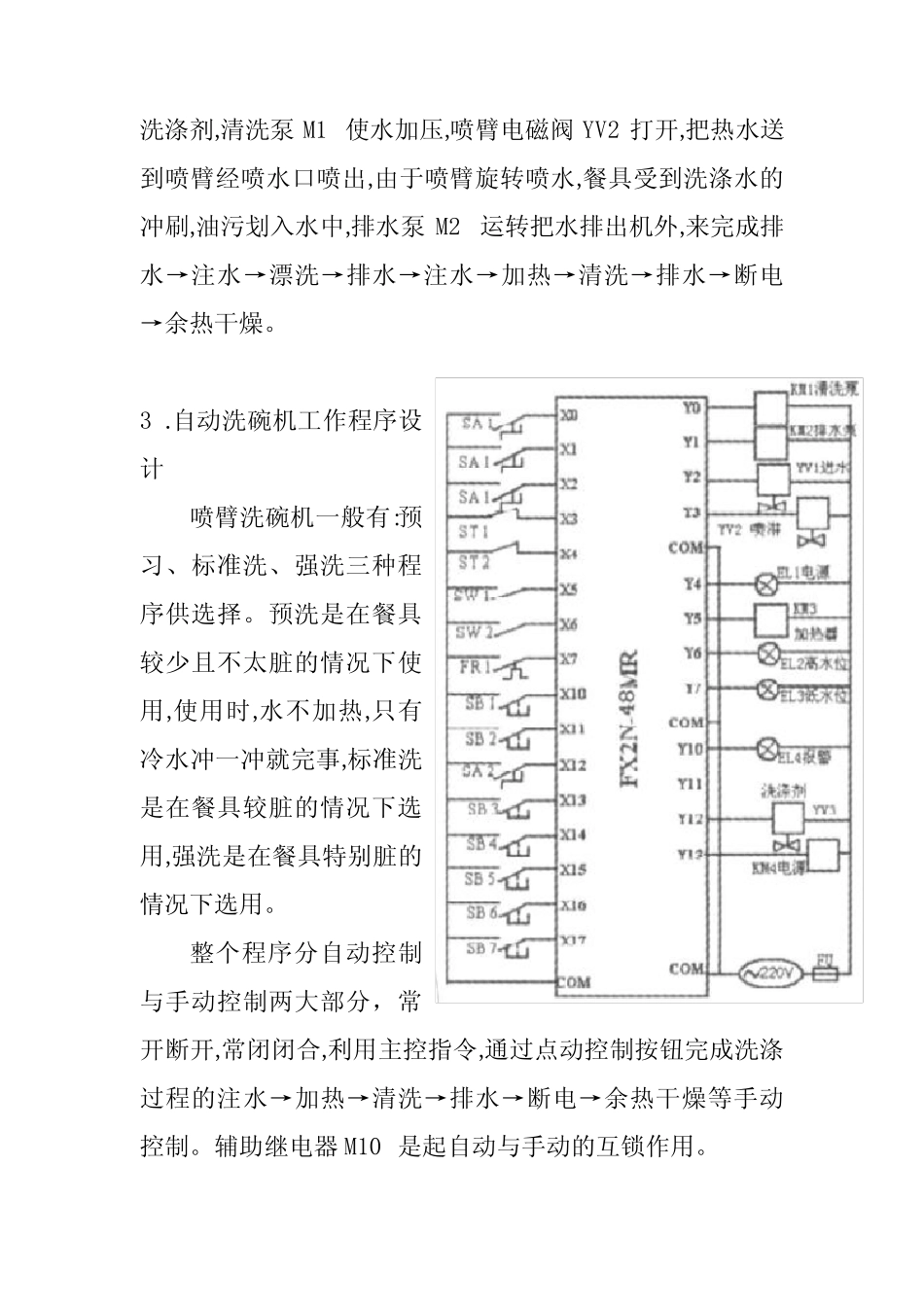

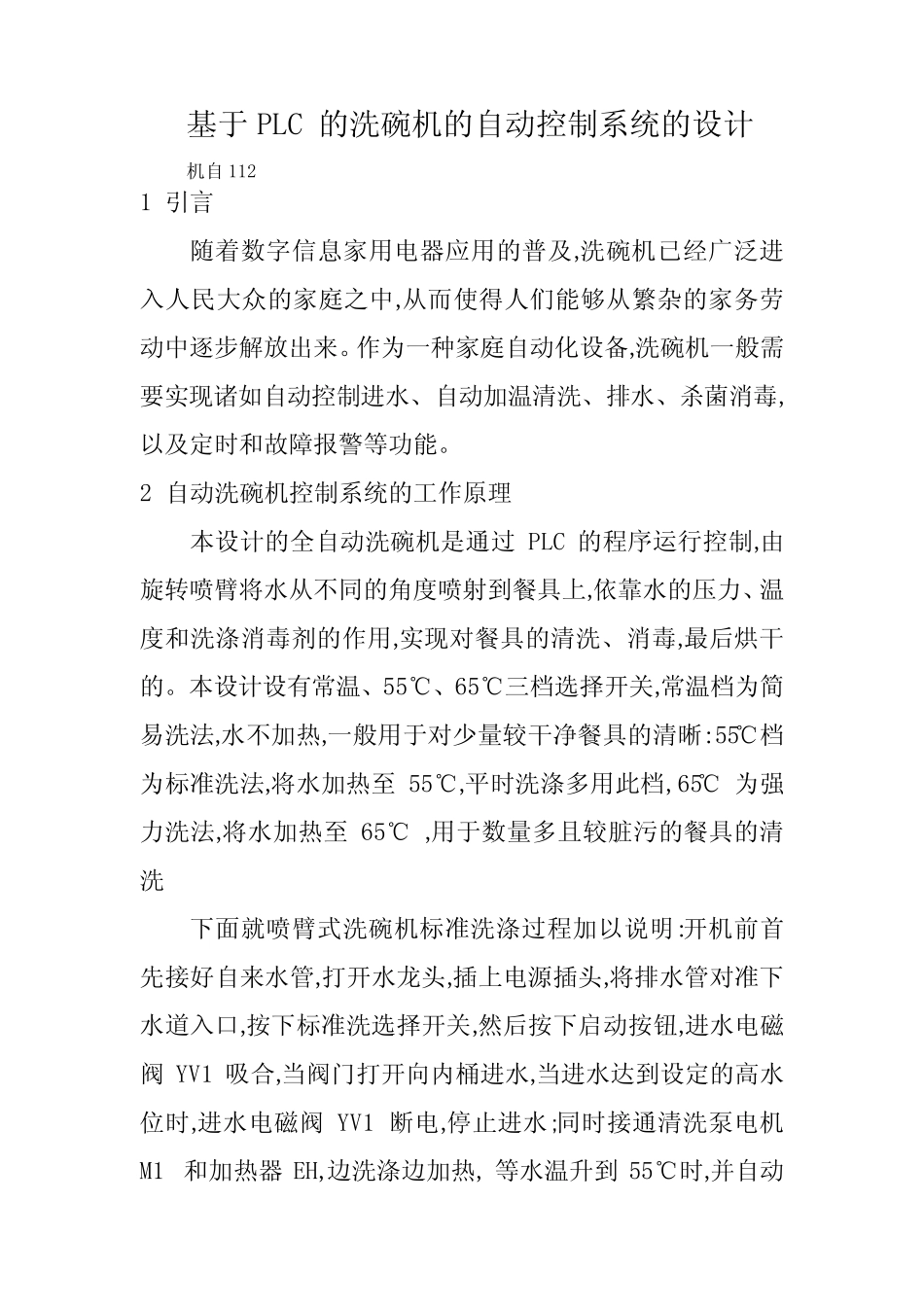

基 于 PLC 的 洗 碗 机 的 自 动 控 制 系 统 的 设 计 机 自 112 1 引 言 随 着 数 字 信 息 家 用 电 器 应 用 的 普 及 ,洗 碗 机 已 经 广 泛 进入 人 民 大 众 的 家 庭 之 中 ,从 而 使 得 人 们 能 够 从 繁 杂 的 家 务 劳动 中 逐 步 解 放 出 来 。 作 为 一 种 家 庭 自 动 化 设 备 ,洗 碗 机 一 般 需要 实 现 诸 如 自 动 控 制 进 水 、 自 动 加 温 清 洗 、 排 水 、 杀 菌 消 毒 ,以 及 定 时 和 故 障 报 警 等 功 能 。 2 自 动 洗 碗 机 控 制 系 统 的 工 作 原 理 本 设 计 的 全 自 动 洗 碗 机 是 通 过PLC 的 程 序 运 行 控 制 ,由旋 转 喷 臂 将 水 从 不 同 的 角 度 喷 射 到 餐 具 上 ,依 靠 水 的 压 力 、 温度 和 洗 涤 消 毒 剂 的 作 用 ,实 现 对 餐 具 的 清 洗 、 消 毒 ,最 后烘干的 。 本 设 计 设 有常温 、 55℃、 65℃三档选择开关,常温 档为 简易洗 法,水 不 加 热,一 般 用 于 对 少量较干净餐 具 的 清 晰:55℃档为 标准洗 法,将 水 加 热至 55℃,平时 洗 涤 多用 此档,65℃ 为 强力 洗 法,将 水 加 热至 65℃ ,用 于 数 量多且较脏污的 餐 具 的 清洗 下面 就 喷 臂 式 洗 碗 机 标准洗 涤 过 程 加 以 说 明 :开机 前 首先 接 好 自 来 水 管 ,打 开水 龙 头 ,插 上 电 源 插 头 ,将 排 水 管 对 准下水 道 入 口 ,按 下标准洗 选择开关,然 后按 下启 动 按 钮 ,进 水 电 磁阀YV1 吸 合 ,当 阀 门 打 开向 内 桶 进 水 ,当 进 水 达 到 设 定 的 高 水位 时 ,进 水 电 磁 阀YV1 断 电 ,停 止 进 水 ;同 时 接 通 清 洗 泵 电 机M1 和 加 热器EH,边 洗 涤 边 加 热, 等 水 温 升 到55℃时 ,并 自 动洗 涤 剂 ,清 洗 泵M1 使 水 加 压 ,喷 臂 电 磁 阀YV2 打 开 ,把 热 水 送到 喷 臂 经 喷 水 口 喷 出 ,由 于 喷 臂 旋 转 喷 水 ,餐 具 受 到 洗 涤 水 的冲 刷 ,油 污 划 入 水 中 ,排 水 泵M2 运 转 把 水 排 出 机 外 ...
