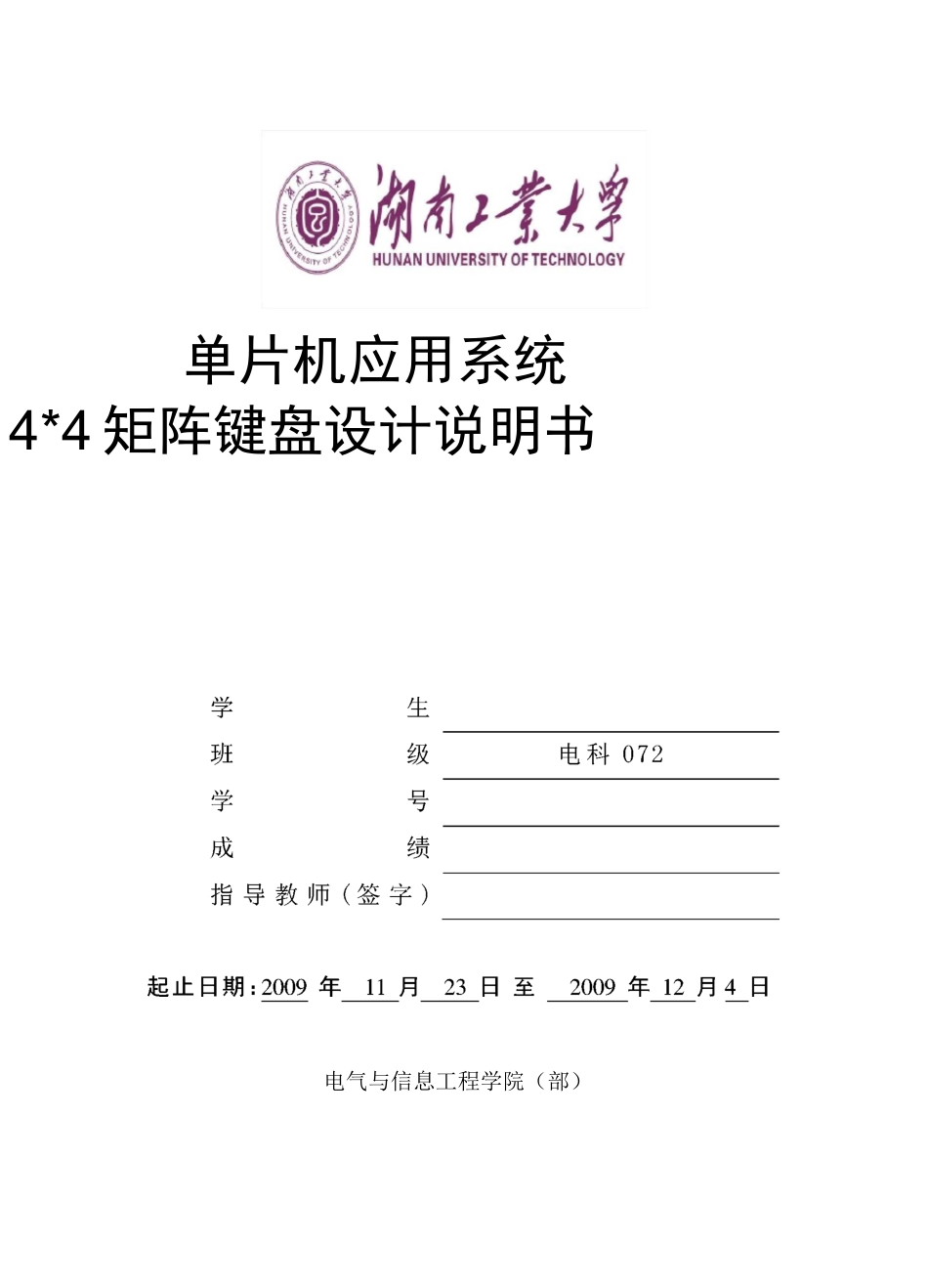

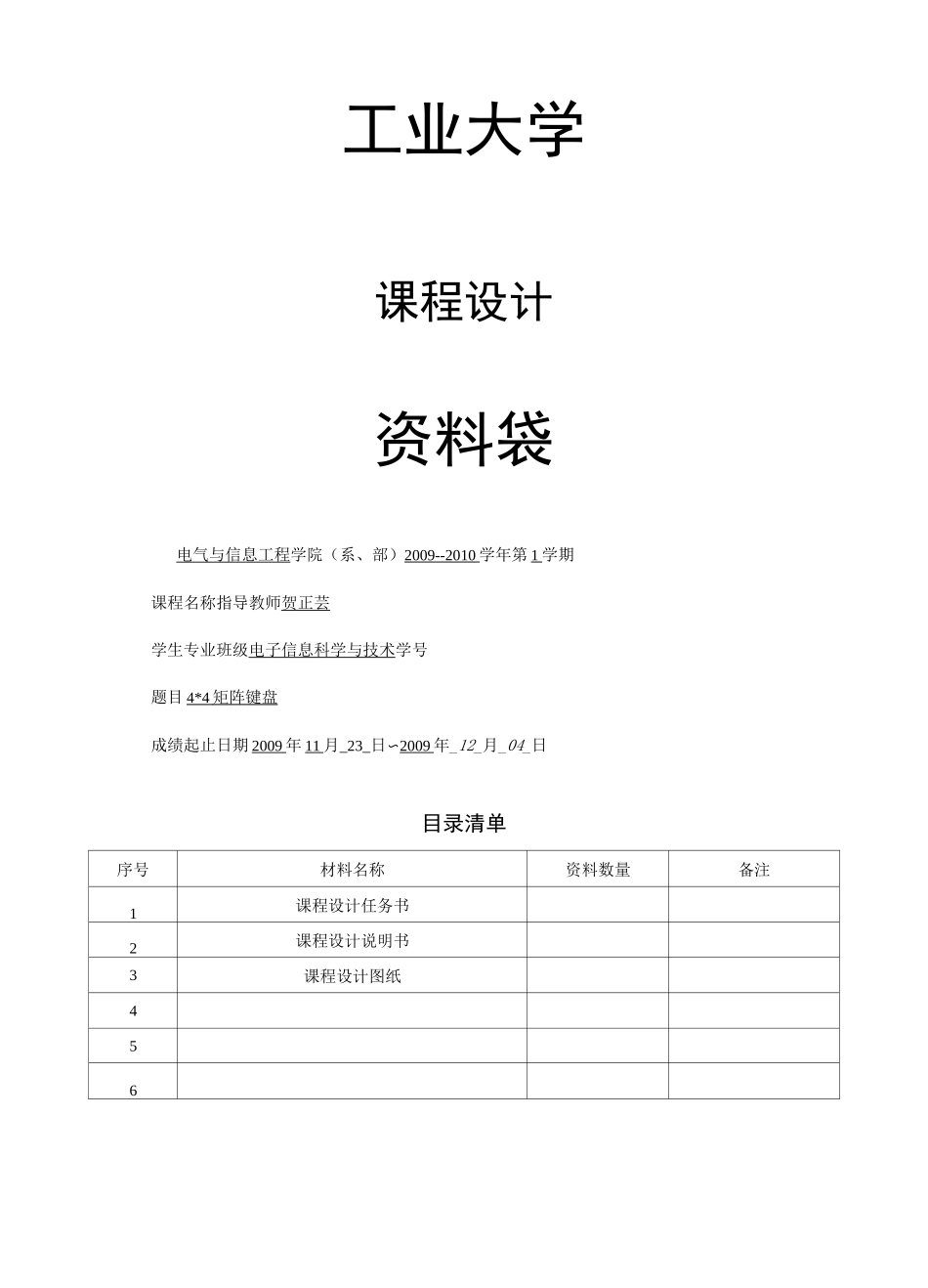

工业大学课程设计资料袋电气与信息工程学院(系、部)2009--2010 学年第 1 学期课程名称指导教师贺正芸学生专业班级电子信息科学与技术学号题目 4*4 矩阵键盘 成绩起止日期 2009 年 11 月_23_日〜2009 年_12_月_04_日目录清单序号材料名称资料数量备注1课程设计任务书2课程设计说明书3课程设计图纸456工业大学课程设计任务书2009—2010 学年第 1 学期学院(系、部)电子信息科学与技术专业班级课程名称:单片机应用系统设计题目:4*4 矩阵键盘 完成期限:自 2009 年 11 月_9_日至 2009 年 11 月 20 日共 2 周容及任务由 P1.0—P1.3(列)和 P1.4—P1.7(行)组成 4*4 矩阵键盘,P0 口接 LED 静态显示电路。由于 P0 口部无上拉电阻,因此必须外部接上上拉电阻,其阻值的选择可以根据LED 数码管发光电流及其亮度来决定,参考值为 560 欧姆。编写 4*4 键盘的驱动程序。编写主程序,当按键按下时,能够在数码管显示器与按键的键值对应的数字。进度安排起止日期工作容2009.11.23-2009.11.24设计容及基本原理2009.11.25-2009.11.27进行系统的软件设计,2009.11.28-2009.12.04进行系统的硬件设计主要参考资料[1]欧伟明.单片机原理与应用.电子工业,2009 年指导教师(签字):年月日系(教研室)主任(签字):年月日单片机应用系统4*4 矩阵键盘设计说明书电气与信息工程学院(部)单片机设计题目:矩阵式键盘数显设计一、设计要求及任务1、设计要求⑴ 由 P1.0—P1.3(列)和 P1.4—P1.7(行)组成 4*4 矩阵键盘,P0 口接 LED 静态显示电路。由于 P0 口部无上拉电阻,因此必须外部接上上拉电阻,其阻值的选择可以根据 LED数码管发光电流及其亮度来决定,参考值为 560 欧姆。编写 4*4 键盘的驱动程序。(2)编写主程序,当按键按下时,能够在数码管显示器与按键的键值对应的数字2、设计任务(1)以 AT89S51 为核心,设计系统硬件电路,并根据所设计的电路制作实物。(2)分析任务要求,绘制程序流程图,编写相应的软件程序。(3)编写设计说明书,容包括:电路原理图;程序流程图,源程序清单;电路实测波形、电路原理分析、硬件调试分析;软件调试分析;结论和体会。序号器件名称器件数量1AT89S5112插座13万能板141 位数码管1512MHZ 晶振1630pF 电容2720uF 电容189 脚排阻(470*8)19按钮171010K 电阻4111K 电阻1200 欧姆电阻2电源插孔1电源开关1发光二极管1下载接口1实验电源(220V...
