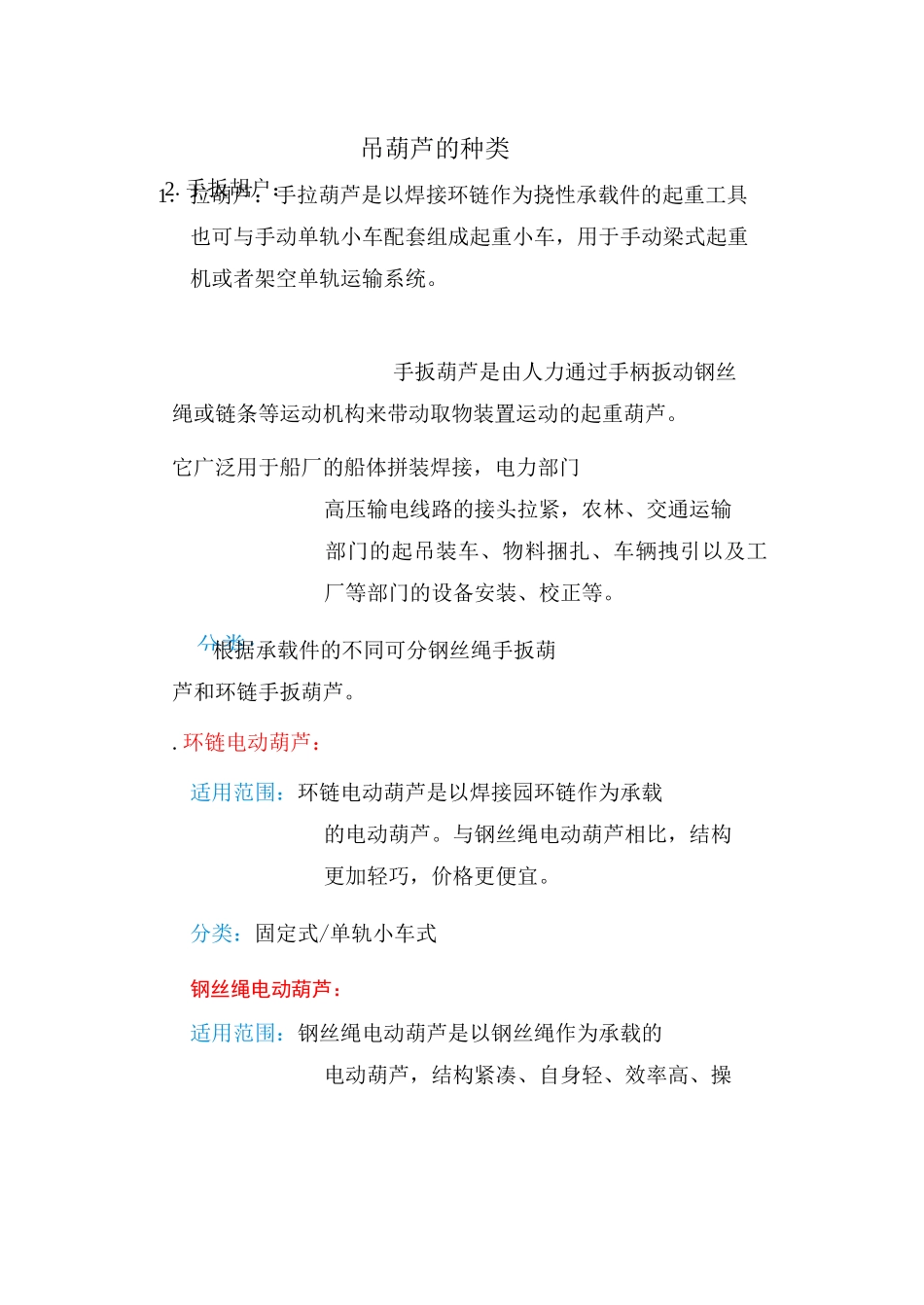

2.手扳胡户：分类:吊葫芦的种类1．拉葫芦：手拉葫芦是以焊接环链作为挠性承载件的起重工具也可与手动单轨小车配套组成起重小车，用于手动梁式起重机或者架空单轨运输系统。手扳葫芦是由人力通过手柄扳动钢丝绳或链条等运动机构来带动取物装置运动的起重葫芦。它广泛用于船厂的船体拼装焊接，电力部门高压输电线路的接头拉紧，农林、交通运输部门的起吊装车、物料捆扎、车辆拽引以及工厂等部门的设备安装、校正等。根据承载件的不同可分钢丝绳手扳葫芦和环链手扳葫芦。.环链电动葫芦：适用范围：环链电动葫芦是以焊接园环链作为承载的电动葫芦。与钢丝绳电动葫芦相比，结构更加轻巧，价格更便宜。分类：固定式/单轨小车式钢丝绳电动葫芦：适用范围：钢丝绳电动葫芦是以钢丝绳作为承载的电动葫芦，结构紧凑、自身轻、效率高、操作简便。配备运行小车可作为架空单轨起重机和电动但梁、电动悬挂等起重机的起升机构。分类：固定式/单轨小车式/双梁葫芦小车式/单主梁角形葫芦小车式设计目的吊装质量在 50-100kg 的轻型零件，如果选用整套的行星齿轮减速吊葫芦，因其刹车机构和联轴器的故障率较高，易损件不易购全，会经常影响生产。下面设计的是结构简单，经济耐用的简易吊葫芦。工作原理吊具以型异步电机为动力源，经三角带传动力传递给蜗杆，该传动起过载保护作用；然后由蜗轮、蜗杆机构产生反向自锁并经蜗轮减速后传递至卷筒，使一端缠绕在卷筒上的钢丝绳带动吊钩产生提升运动，电机反转则产生下降运动。整套机构悬挂于工字钢横梁上，借助人力可左右平移。主要技术参数综合考虑工件吊的柔和性、准确性和工作效率，我们将提升速度规定在之间，吊具主要技术参数如下：电机功率电机转速N=0.55kWn 二 1500r/min大皮带轮直径D=80mm1小皮带轮直径 D-71mm2二 0.118(m/s)蜗轮齿数 Z=322蜗杆头数 Z 二 11卷筒直径 d=100mm1钢丝直径 d=8mm2由以上技术参数可求得的近似值：兀(d+d)nDZ3.14*(100+8)*1500*71*1v=122_=2*60ZD2*32*80*6021理论所得提升速度符合实际要求。此项设计非常适用于中小型企业。设计与校核一：电动机的选择。三相交流异步电动机（即三相交流鼠龙式感应电动机）的结构简单，价格低廉，维护方便可直接接于三相交流电网中，因此，在工业上应用最为广泛设计时应考虑优先选用。参考《机械设计课程设计》根据设计要求，电动机NvlKWn=1500r/min 有两种电机供选择，分别为：Y801-4N=0.55Y802-4N=0.75 在功率要求不高的情况下有限选用 Y...
