桩板式挡土墙施工方案VIP免费

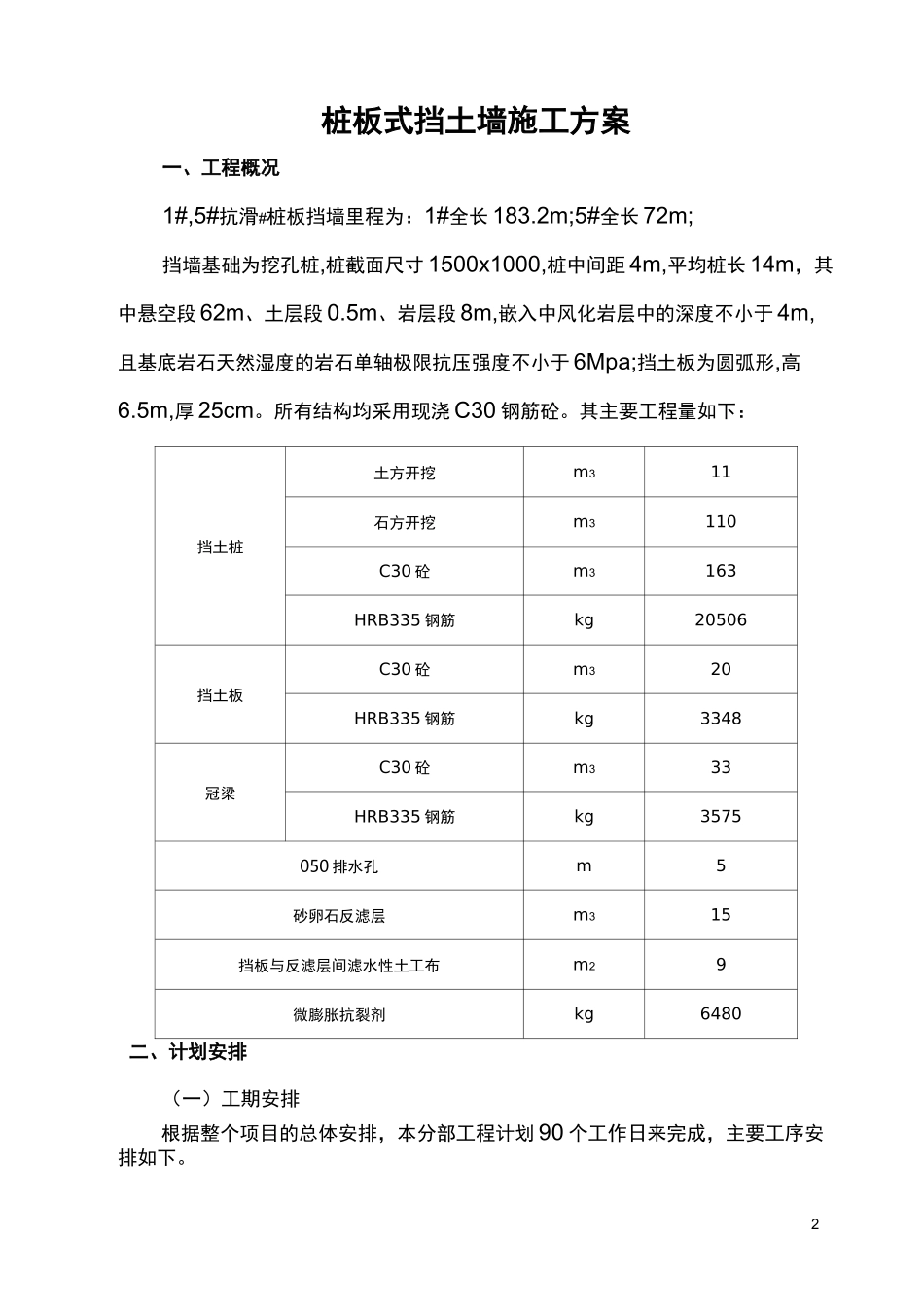

1一、工程概况二、工期计划三、施工方案选择四、总体施工流程五、施工方法及要点六、各项保证措施2桩板式挡土墙施工方案一、工程概况1#,5#抗滑#桩板挡墙里程为：1#全长 183.2m;5#全长 72m;挡墙基础为挖孔桩,桩截面尺寸 1500x1000,桩中间距 4m,平均桩长 14m，其中悬空段 62m、土层段 0.5m、岩层段 8m,嵌入中风化岩层中的深度不小于 4m,且基底岩石天然湿度的岩石单轴极限抗压强度不小于 6Mpa;挡土板为圆弧形,高6.5m,厚 25cm。所有结构均采用现浇 C30 钢筋砼。其主要工程量如下：挡土桩土方开挖m311石方开挖m3110C30 砼m3163HRB335 钢筋kg20506挡土板C30 砼m320HRB335 钢筋kg3348冠梁C30 砼m333HRB335 钢筋kg3575050 排水孔m5砂卵石反滤层m315挡板与反滤层间滤水性土工布m29微膨胀抗裂剂kg6480二、计划安排（一）工期安排根据整个项目的总体安排，本分部工程计划 90 个工作日来完成，主要工序安排如下。31、施工准备为加快施工进度，本分部工程施工准备工作与整个工程项目的前期准备工作同步进行，不占用本项目的有效工作日。主要工作内容有：测量放样、工作平台整平、设备、人员、材料进场准备等。2、桩井开挖采用人工开挖，平行作业。土层及破碎岩层采用钢筋砼护壁支护开挖，其它岩层采用无支护开挖。根据我司施工经验，桩井开挖日进深：土层 1.0m,岩层 0.5m。按此计算本项目桩井开挖工期：30 天，计划安排 40 天。3、绑扎钢筋计划 35 天。4、砼浇筑计划 20 天。5、挡土板及地面以上桩、冠梁钢筋绑扎计划 20 天。6、挡土板及地面以上桩、冠梁模板固设计划 25 天7、挡土板及地面以上桩、冠梁砼浇筑为保证结构的整体性，挡土板及地面以上桩、冠梁采取一次性浇筑成型（结构划分段）。计划 10 天。48、拆模、支架等计划 10 天。（二）机械设备本工程主要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备，具体安排详见下表。三、施工方案选择桩板式挡墙采用先进行孔桩施工，接着柱板同时作业，最后施工冠梁。1、桩孔采用人工进行同时开挖，为保证安全，相邻两孔高差相隔 5m。对土层和破碎岩层段采取边挖边护进行施工；开挖以 1m 为一节，进行护壁施工；；对地质条件较差或有地下水出露地层则适当增加层厚，以保证施工安全。对整体性较好的岩层地段可以采取无支护开挖。2、土层为保证安全采用 C20 钢筋砼护壁，壁厚 250mm;护壁的内孔尺寸不得小于桩的截面尺寸。3、因地形限制，出渣采用卷扬机提升，人工...
