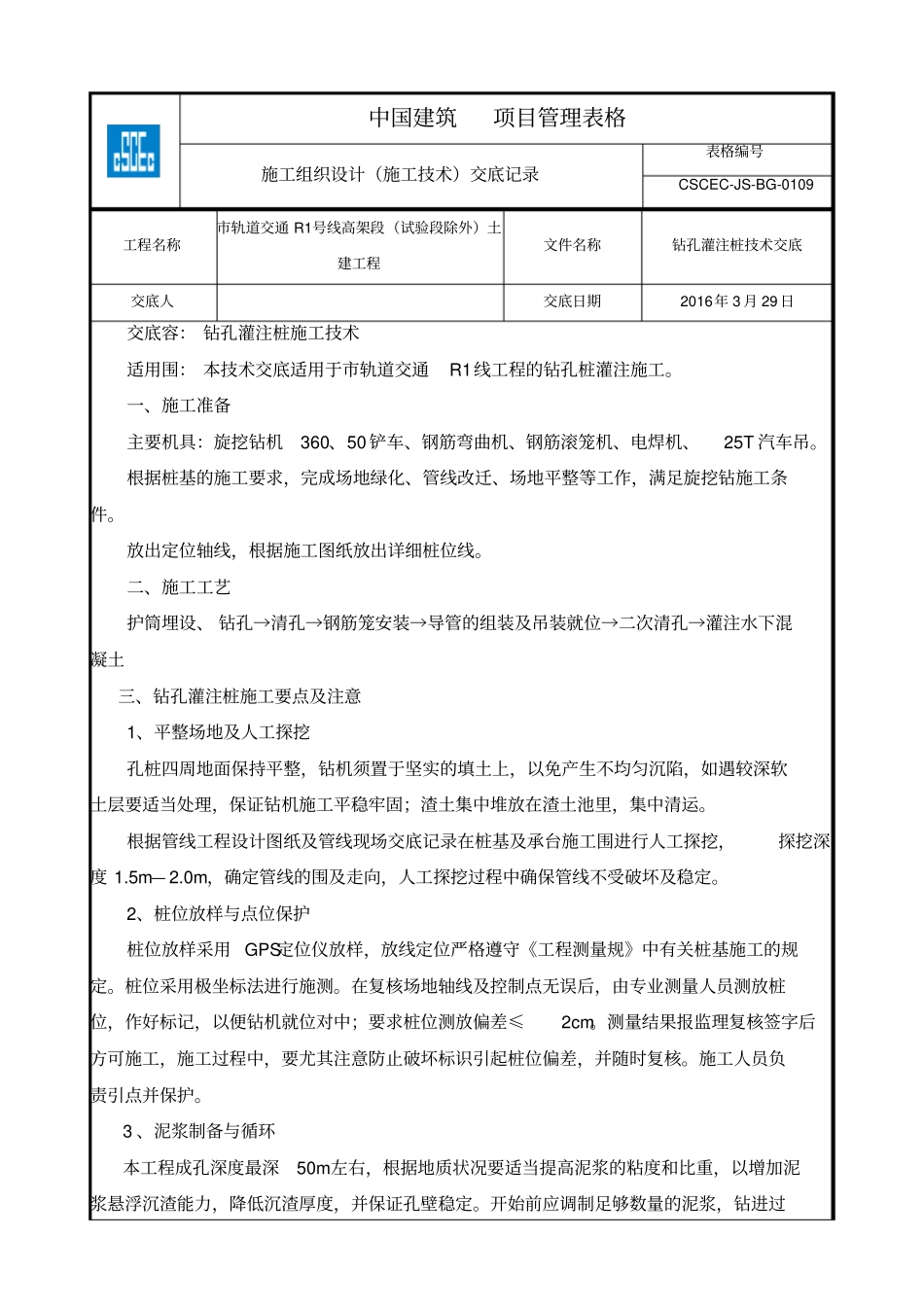

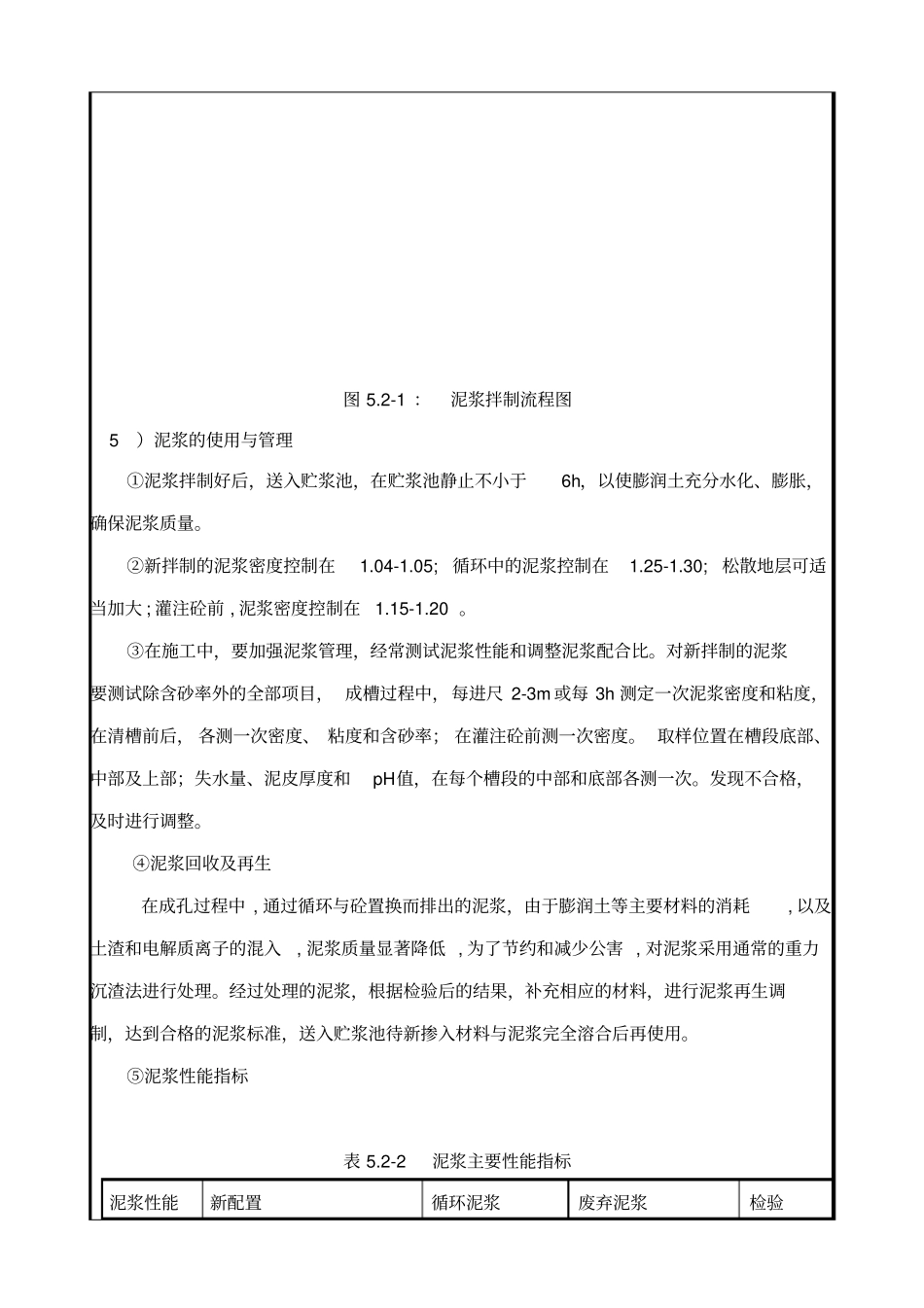

中国建筑项目管理表格施工组织设计（施工技术）交底记录表格编号CSCEC-JS-BG-0109 工程名称市轨道交通 R1号线高架段（试验段除外）土建工程文件名称钻孔灌注桩技术交底交底人交底日期2016年 3 月 29 日交底容： 钻孔灌注桩施工技术适用围： 本技术交底适用于市轨道交通R1线工程的钻孔桩灌注施工。一、施工准备主要机具：旋挖钻机360、50 铲车、钢筋弯曲机、钢筋滚笼机、电焊机、25T 汽车吊。根据桩基的施工要求，完成场地绿化、管线改迁、场地平整等工作，满足旋挖钻施工条件。放出定位轴线，根据施工图纸放出详细桩位线。二、施工工艺护筒埋设、 钻孔→清孔→钢筋笼安装→导管的组装及吊装就位→二次清孔→灌注水下混凝土三、钻孔灌注桩施工要点及注意1、平整场地及人工探挖孔桩四周地面保持平整，钻机须置于坚实的填土上，以免产生不均匀沉陷，如遇较深软土层要适当处理，保证钻机施工平稳牢固；渣土集中堆放在渣土池里，集中清运。根据管线工程设计图纸及管线现场交底记录在桩基及承台施工围进行人工探挖，探挖深度 1.5m— 2.0m，确定管线的围及走向，人工探挖过程中确保管线不受破坏及稳定。2、桩位放样与点位保护桩位放样采用 GPS定位仪放样，放线定位严格遵守《工程测量规》中有关桩基施工的规定。桩位采用极坐标法进行施测。在复核场地轴线及控制点无误后，由专业测量人员测放桩位，作好标记，以便钻机就位对中；要求桩位测放偏差≤2cm。测量结果报监理复核签字后方可施工，施工过程中，要尤其注意防止破坏标识引起桩位偏差，并随时复核。施工人员负责引点并保护。 3 、泥浆制备与循环本工程成孔深度最深50m左右，根据地质状况要适当提高泥浆的粘度和比重，以增加泥浆悬浮沉渣能力，降低沉渣厚度，并保证孔壁稳定。开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，按时检查泥浆指标，遇土层变化应增加检查次数，并适当调整泥浆指标。钻进过程中，应根据桥梁施工规中有关容控制泥浆比重及含砂率，特别在穿透圆砾石夹砂层阶段，必须放慢钻进速度，勤量测泥浆比重。 1 ）泥浆的组成采用膨润土、羧甲基纤维素（简称CMC）及纯碱、铁铬木质磺酸钙（简称FCL）等原料配制泥浆。 2 ）泥浆配合比泥浆参考配合比见表5.2-1 。表 5.2-1 泥浆参考配合比水膨润土CMC 烧碱1 10% 0.05 ～0.10% 0～0.30% 3）泥浆池使用泥浆使用量为桩孔体积的1.5-2.0倍。现场设置两个3.5*6*2.5m 的...
