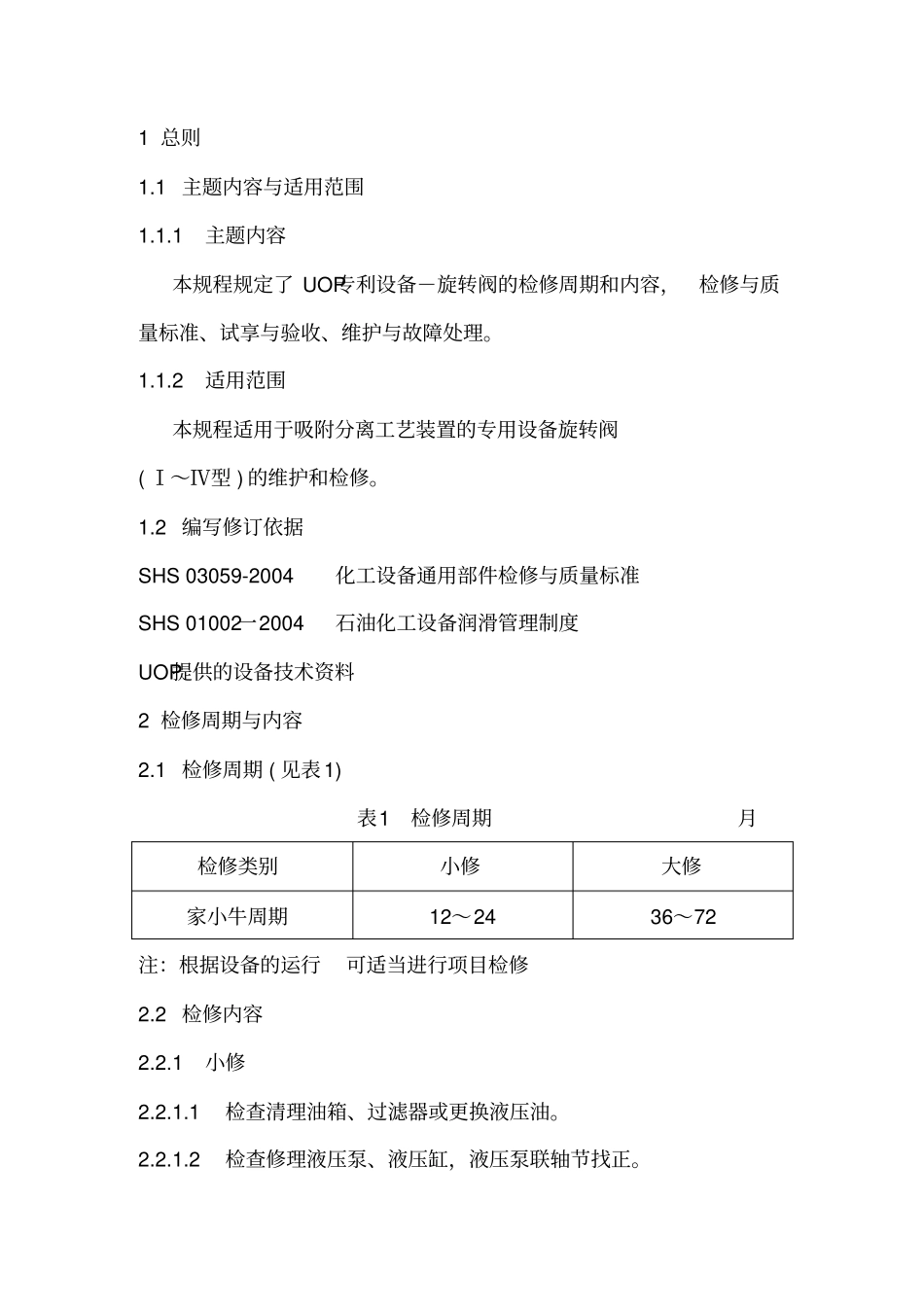

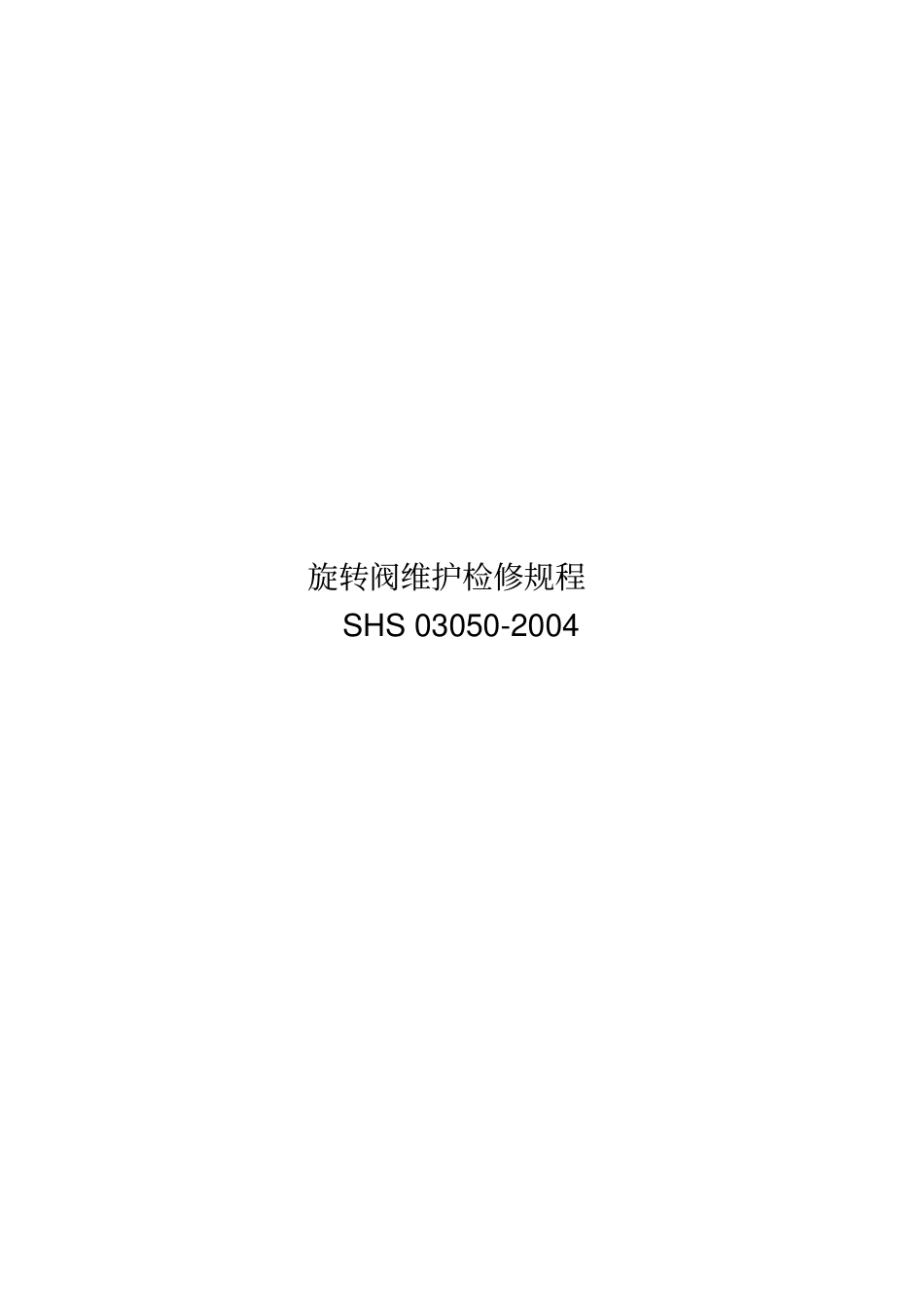

旋转阀维护检修规程SHS 03050-2004 1 总则1.1 主题内容与适用范围1.1.1 主题内容本规程规定了 UOP专利设备－旋转阀的检修周期和内容，检修与质量标准、试享与验收、维护与故障处理。1.1.2 适用范围本规程适用于吸附分离工艺装置的专用设备旋转阀( Ⅰ～Ⅳ型 ) 的维护和检修。1.2 编写修订依据SHS 03059-2004 化工设备通用部件检修与质量标准SHS 01002一2004 石油化工设备润滑管理制度UOP提供的设备技术资料2 检修周期与内容2.1 检修周期 ( 见表1) 表1 检修周期月检修类别小修大修家小牛周期12～24 36～72 注：根据设备的运行可适当进行项目检修2.2 检修内容2.2.1 小修2.2.1.1 检查清理油箱、过滤器或更换液压油。2.2.1.2 检查修理液压泵、液压缸，液压泵联轴节找正。2.2.1.3 检查修理蓄压器，测试蓄压器内压力，冲氮。2.2.1.4 检查调整转子盘的对中。2.2.1.5 检查调整液压油系统各项技术参数。2.2.1.6 检查修理位置区域指示器。2.2.1.7 对轴承及各关节加注新润滑脂。2.2.1.8 旋转阀控制系统调校2.2.2 大修2.2.2.1 包括小修内容2.2.2.2 检查更换转子盘或密封垫2.2.2.3 检查压板、压条，紧固螺钉。2.2.2.4 清理定子表面及物料沟槽。2.2.2.5 检查调整定子水平度。2.2.2.6 检查修理或更换机械密封。2.2.2.7 检查修理或更换轴承及附件。2.2.2.8 检查修理或更换棘轮驱动机构。3 检修与质量标准3.1 拆卸前的准备3.1.1 滚动轴承、联轴器、机械密封的检修执行 SHS 03059-2004《化工设备通用部件检修及质量标准》。3.1.2 根据旋转阀运行技术状况和监测记录，分析故障原因和部位，制订详尽的检修技术方案。3.1.3 熟悉设计图样和技术资料。3.1.4 检修所需工量卡具备齐。3.1.5 检修所需备品、备件符合设计要求。3 .1.6 按规定进行断电、倒空等工艺，处理完毕，具备检修条件，办理安全检修证后，方可施工。3.1.7 按照Q/SHS0001.3-2001《炼油化工企业安全、 环境与健康 (HSE)管理规范》（试行）中的规定，对检修过程进行危害识别及风险评估、环境因素识别和影响评价，并办理相关票证。3.2 拆卸与检查3.2.1 转子盘的拆卸3.2.1.1 拆卸钟罩上的附属管线和液压缸。3.2.1.2 安装底部导向轩，并测量底部导向杆伸出长度。3.2.1.3 拆卸钟罩法兰螺栓，并在螺栓孔中安放导向杆。3.2.1.4 缓慢吊起钟罩组件，此时钟罩应与转子盘分离。3.2.1.5 将铝制导向轴插入转子盘锻中，吊起转子盘。3.2.1.6 对定子盘、转子...
