无损检测2级超声XXXX考核习题问答VIP免费

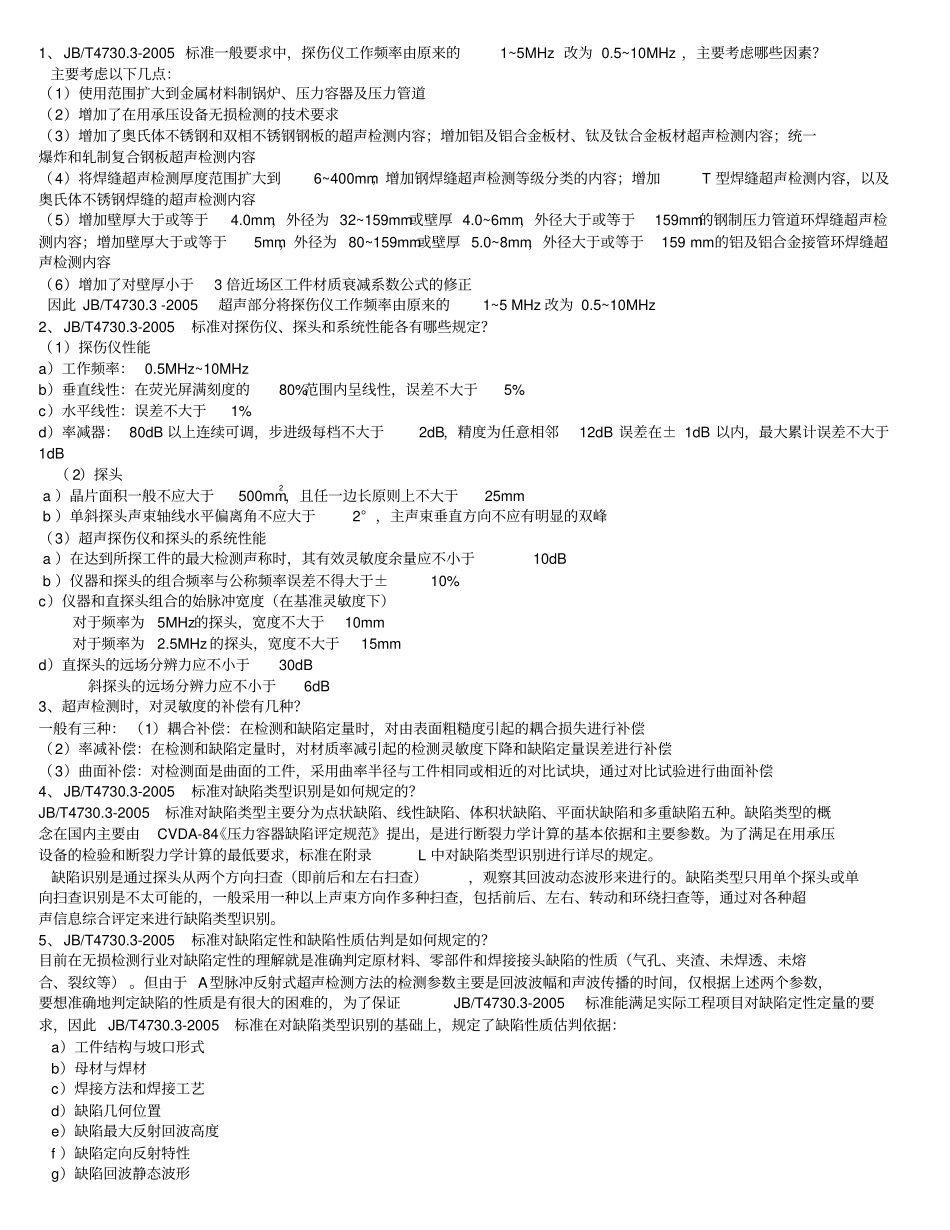

1、JB/T4730.3-2005 标准一般要求中，探伤仪工作频率由原来的1~5MHz 改为 0.5~10MHz ，主要考虑哪些因素？主要考虑以下几点：（1）使用范围扩大到金属材料制锅炉、压力容器及压力管道（2）增加了在用承压设备无损检测的技术要求（3）增加了奥氏体不锈钢和双相不锈钢钢板的超声检测内容；增加铝及铝合金板材、钛及钛合金板材超声检测内容；统一爆炸和轧制复合钢板超声检测内容（4）将焊缝超声检测厚度范围扩大到6~400mm；增加钢焊缝超声检测等级分类的内容；增加T 型焊缝超声检测内容，以及奥氏体不锈钢焊缝的超声检测内容（5）增加壁厚大于或等于4.0mm，外径为 32~159mm或壁厚 4.0~6mm，外径大于或等于159mm的钢制压力管道环焊缝超声检测内容；增加壁厚大于或等于5mm，外径为 80~159mm或壁厚 5.0~8mm，外径大于或等于159 mm 的铝及铝合金接管环焊缝超声检测内容（6）增加了对壁厚小于3 倍近场区工件材质衰减系数公式的修正因此 JB/T4730.3 -2005超声部分将探伤仪工作频率由原来的1~5 MHz 改为 0.5~10MHz2、JB/T4730.3-2005标准对探伤仪、探头和系统性能各有哪些规定？（1）探伤仪性能a）工作频率： 0.5MHz~10MHzb）垂直线性：在荧光屏满刻度的80%范围内呈线性，误差不大于5%c）水平线性：误差不大于1%d）率减器： 80dB 以上连续可调，步进级每档不大于2dB，精度为任意相邻12dB 误差在± 1dB 以内，最大累计误差不大于1dB（ 2）探头 a ）晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm b ）单斜探头声束轴线水平偏离角不应大于2° ，主声束垂直方向不应有明显的双峰（3）超声探伤仪和探头的系统性能 a ）在达到所探工件的最大检测声称时，其有效灵敏度余量应不小于10dB b ）仪器和探头的组合频率与公称频率误差不得大于±10%c）仪器和直探头组合的始脉冲宽度（在基准灵敏度下）对于频率为5MHz的探头，宽度不大于10mm对于频率为2.5MHz 的探头，宽度不大于15mmd）直探头的远场分辨力应不小于30dB斜探头的远场分辨力应不小于6dB3、超声检测时，对灵敏度的补偿有几种？一般有三种： （1）耦合补偿：在检测和缺陷定量时，对由表面粗糙度引起的耦合损失进行补偿（2）率减补偿：在检测和缺陷定量时，对材质率减引起的检测灵敏度下降和缺陷定量误差进行补偿（3）曲面补偿：对检测面是曲面的工件，采用曲率半径与工件相同或相近的对比试块，通过对比试验进行曲面补偿4、JB/T4730.3-2005标准对缺陷类型识别是如...
