无损检测经典讲解VIP免费

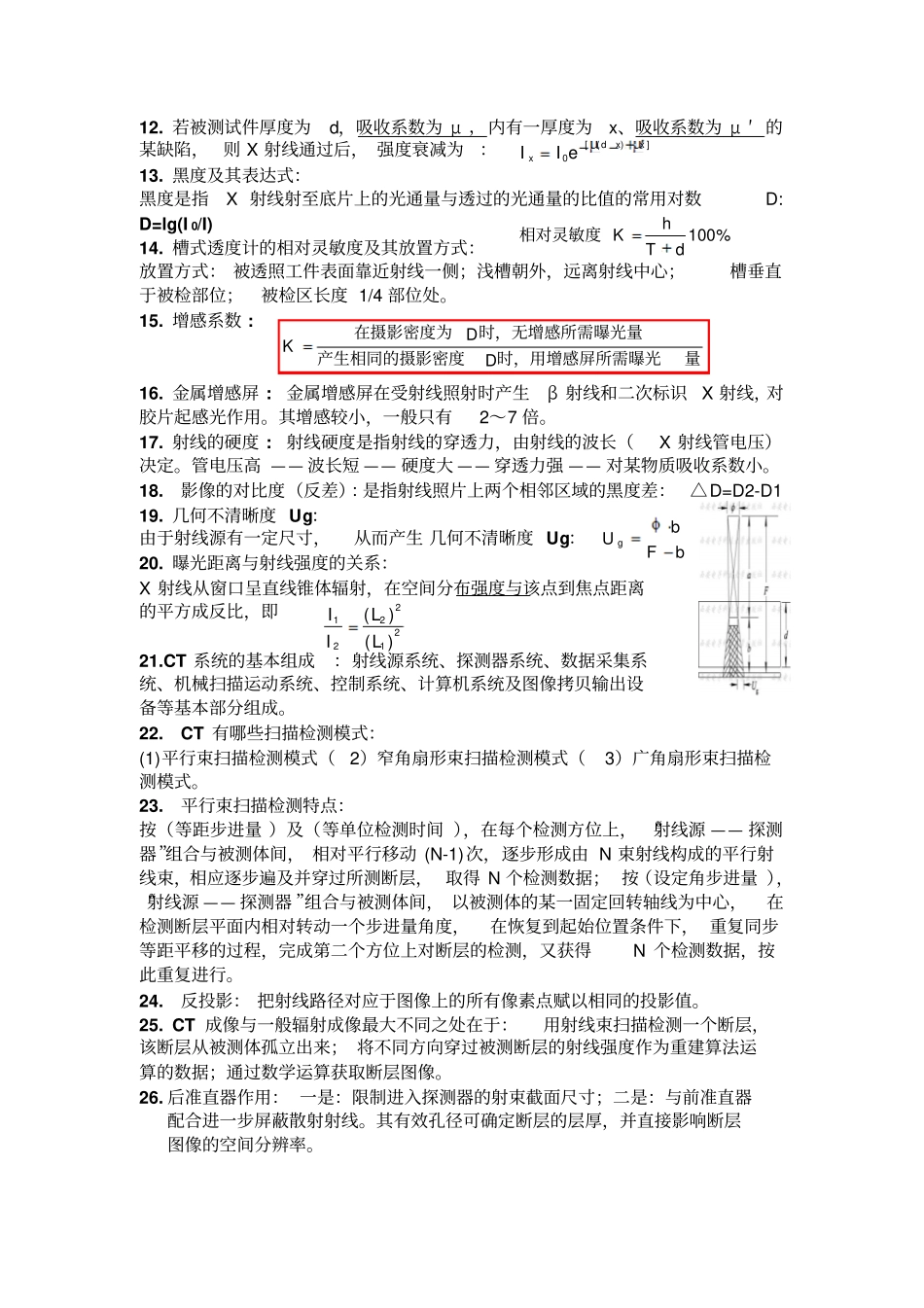

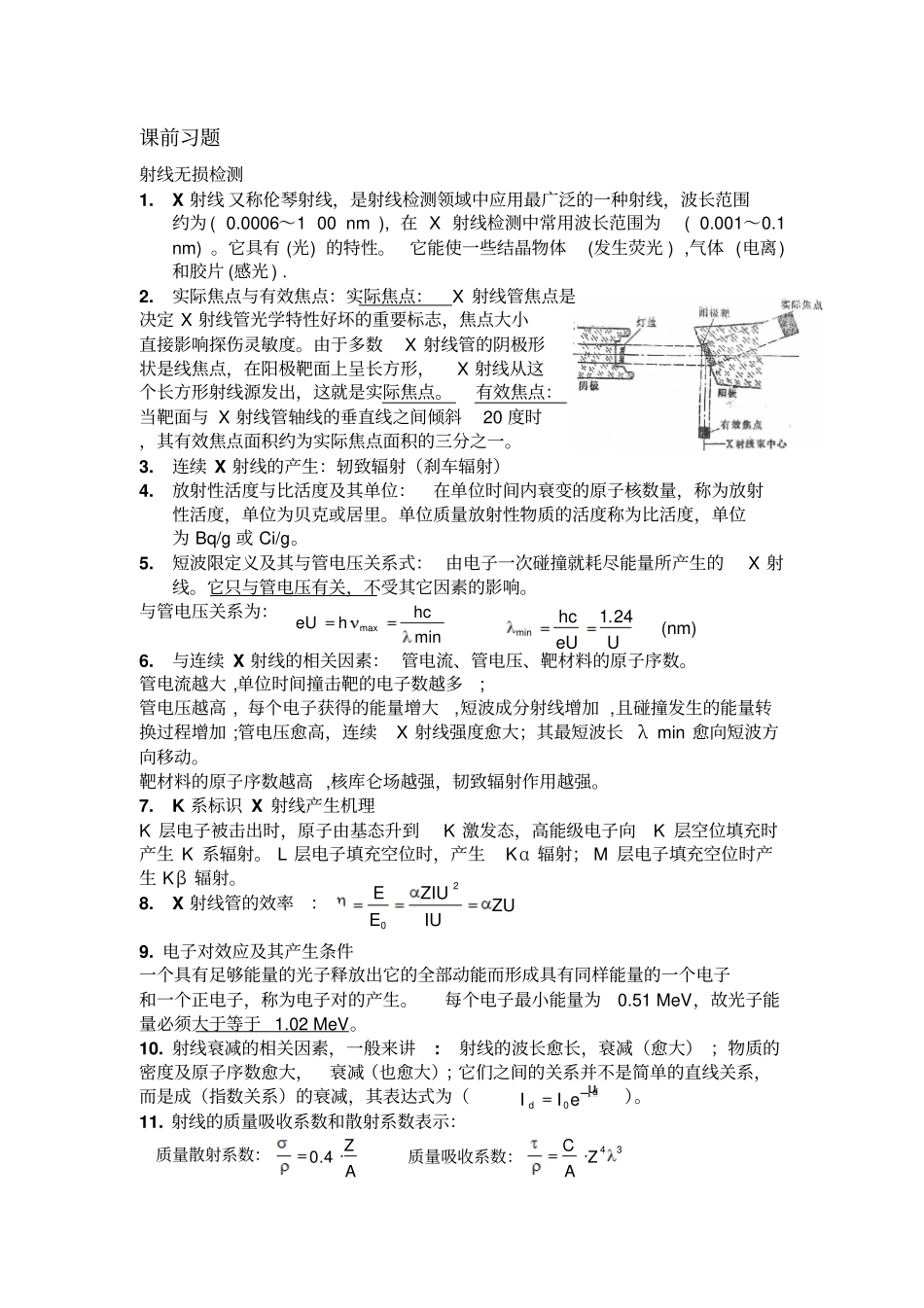

课前习题射线无损检测1.X 射线 又称伦琴射线，是射线检测领域中应用最广泛的一种射线，波长范围约为 ( 0.0006～1 00 nm ), 在 X 射线检测中常用波长范围为( 0.001～0.1 nm) 。它具有 (光) 的特性。它能使一些结晶物体(发生荧光 ) ,气体 (电离)和胶片 (感光 ) . 2.实际焦点与有效焦点：实际焦点：X 射线管焦点是决定 X 射线管光学特性好坏的重要标志，焦点大小直接影响探伤灵敏度。由于多数X 射线管的阴极形状是线焦点，在阳极靶面上呈长方形，X 射线从这个长方形射线源发出，这就是实际焦点。有效焦点：当靶面与 X 射线管轴线的垂直线之间倾斜20 度时，其有效焦点面积约为实际焦点面积的三分之一。3.连续 X 射线的产生：轫致辐射（刹车辐射）4.放射性活度与比活度及其单位：在单位时间内衰变的原子核数量，称为放射性活度，单位为贝克或居里。单位质量放射性物质的活度称为比活度，单位为 Bq/g 或 Ci/g。5.短波限定义及其与管电压关系式： 由电子一次碰撞就耗尽能量所产生的X 射线。它只与管电压有关，不受其它因素的影响。与管电压关系为：6.与连续 X 射线的相关因素： 管电流、管电压、靶材料的原子序数。管电流越大 ,单位时间撞击靶的电子数越多; 管电压越高 , 每个电子获得的能量增大,短波成分射线增加 ,且碰撞发生的能量转换过程增加 ;管电压愈高，连续X 射线强度愈大；其最短波长λ min 愈向短波方向移动。靶材料的原子序数越高 ,核库仑场越强，韧致辐射作用越强。7.K 系标识 X 射线产生机理K 层电子被击出时，原子由基态升到K 激发态，高能级电子向K 层空位填充时产生 K 系辐射。 L 层电子填充空位时，产生Kα 辐射； M 层电子填充空位时产生 Kβ 辐射。8.X 射线管的效率：9. 电子对效应及其产生条件一个具有足够能量的光子释放出它的全部动能而形成具有同样能量的一个电子和一个正电子，称为电子对的产生。每个电子最小能量为0.51 MeV，故光子能量必须大于等于 1.02 MeV。10. 射线衰减的相关因素，一般来讲: 射线的波长愈长，衰减（愈大） ；物质的密度及原子序数愈大，衰减（也愈大）；它们之间的关系并不是简单的直线关系，而是成（指数关系）的衰减，其表达式为（）。11. 射线的质量吸收系数和散射系数表示：minmaxhcheU)nm(24.1minUeUhcZUIUZIUEE20ddeII034ZAC质量吸收系数：AZ4.0质量散射系数：12. 若被测试件厚度为d，吸收系数为 μ ，内有一厚度为x...
