无损检测通用工艺规程完整VIP免费

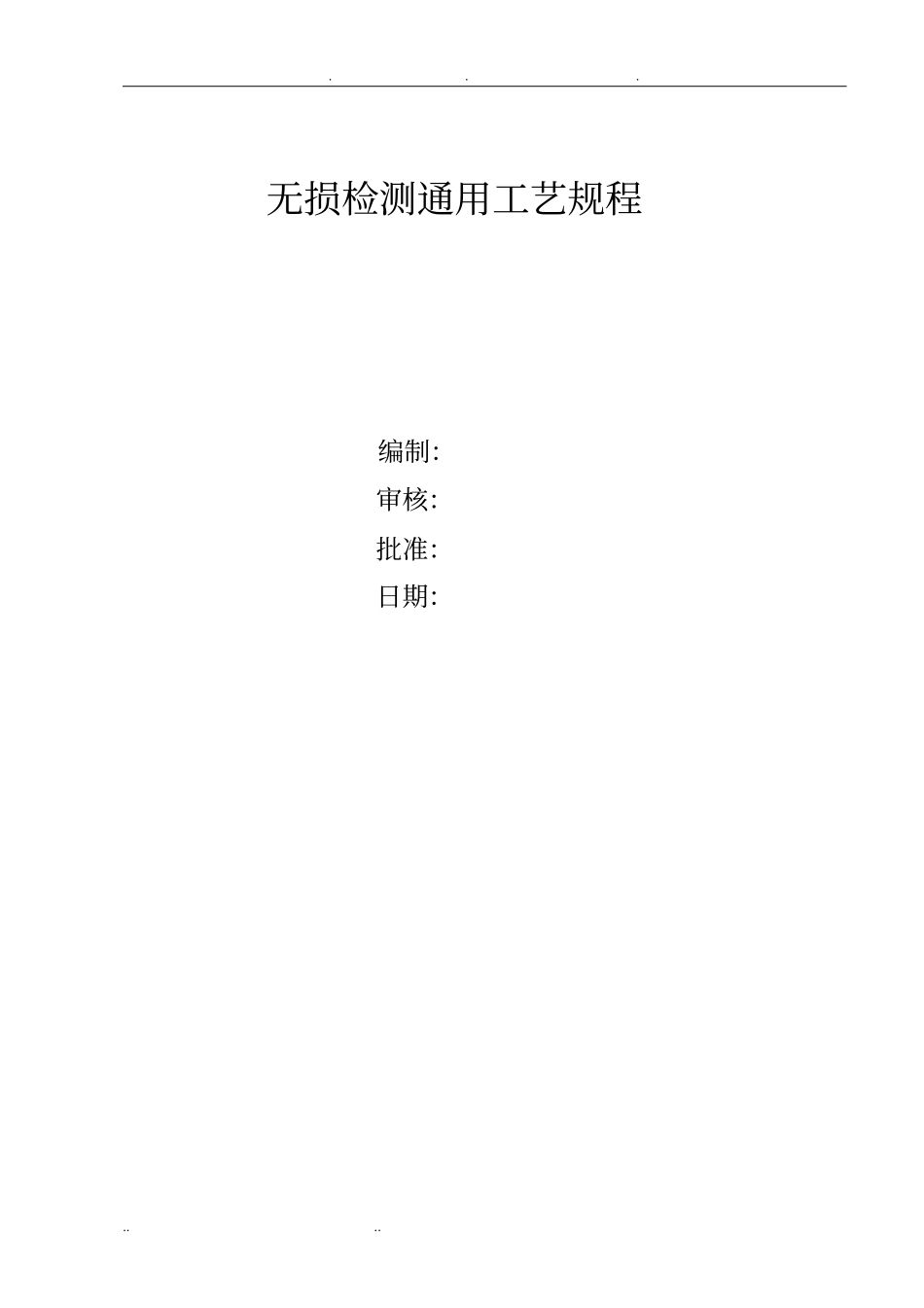

. . . .. .. 无损检测通用工艺规程编制：审核：批准：日期：. . . .. .. 目录第 1 章编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...3 第 2 章射线检测通用工艺规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ⋯.5 第 3 章超声波检测通用工艺规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.21 第 1 节承压设备对接焊接接头超声检测及质量分级⋯⋯⋯⋯⋯⋯⋯⋯.24 第 2 节承压设备钢板超声检测及质量分级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.29 第 3 节承压设备用钢锻件超声检测及质量分级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.32 第 4 章磁粉检测通用工艺规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.35 第 5 章渗透检测通用工艺规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 39 第 6 章工艺卡附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.44 第 1 节射线检测工艺卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.44 第 2 节超声检测工艺卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45 第 3 节磁粉检测工艺卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46 第 4 节渗透检测工艺卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47 . . . .. .. 第一章编制说明1.1 围本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。本规程适用于本公司锅炉压力容器产品的无损检测工作。1.2 引用标准和编制依据下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。压力容器安全技术监察规程（1999 年版）GB150-1998 《钢制压力容器》GB151-1999 《管壳式换热器》JB/T4730.1 ～4730.6-2005 《承压设备无损检测》《特种设备无损检测人员资格考核实施细则》《放射卫生防护基本标准》Q/JS.YLRQ--2008《质量保证手册》1.3 人员资格及职责1.3.1 从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。1.3.2 从事无损检测的人员校正视力不得低于5.0, 从事磁粉、 渗透检测工作人员， 不得有色盲、色弱。1.3.3 检测人员严格执行有关条例、规程、标准和技术规，保证工作质量。1.3.4 评片人员的视力应每年检查一次, 要求距离 400mm能读出 0.5mm的一组印刷体字母。1.3.5检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测...
