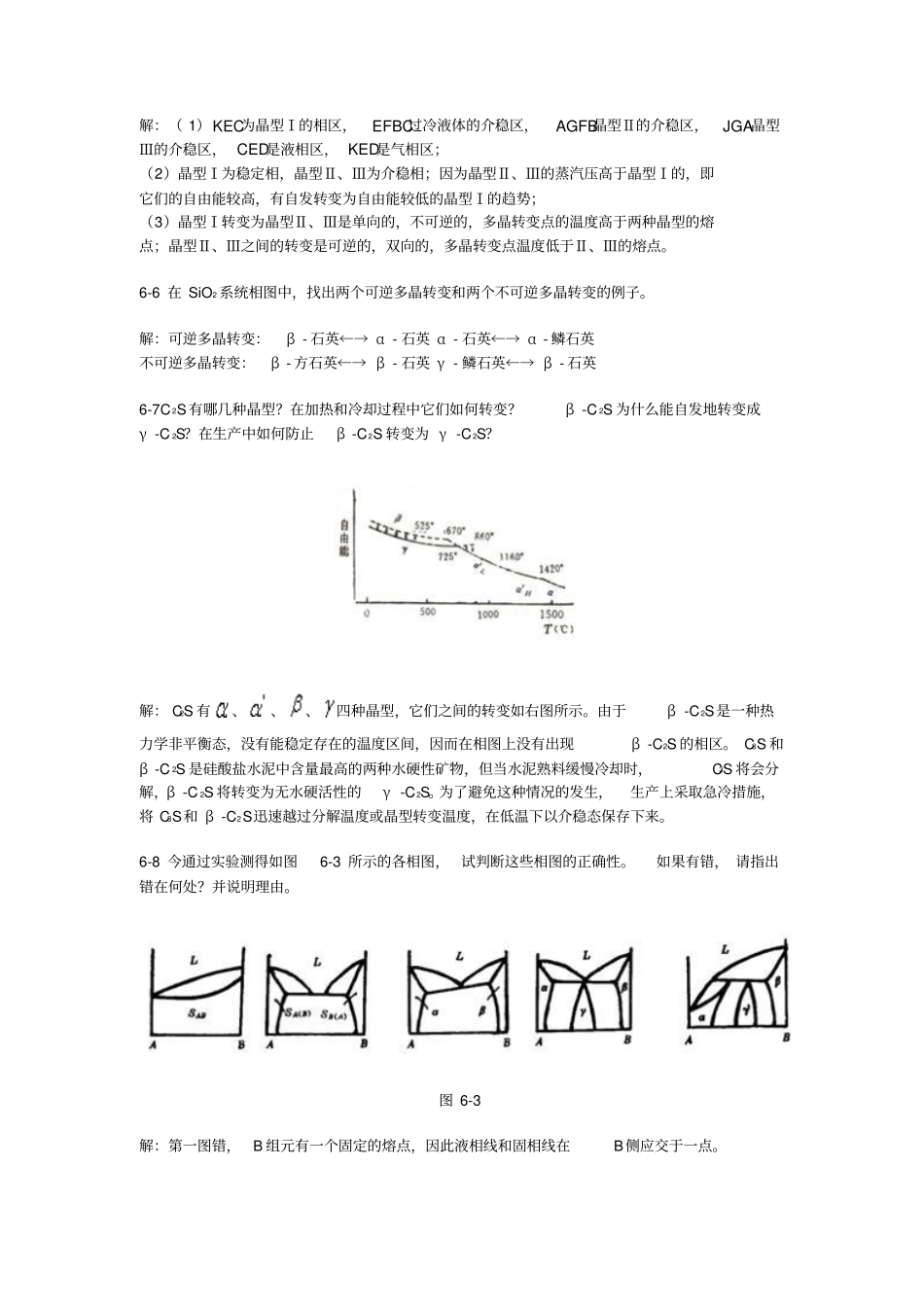

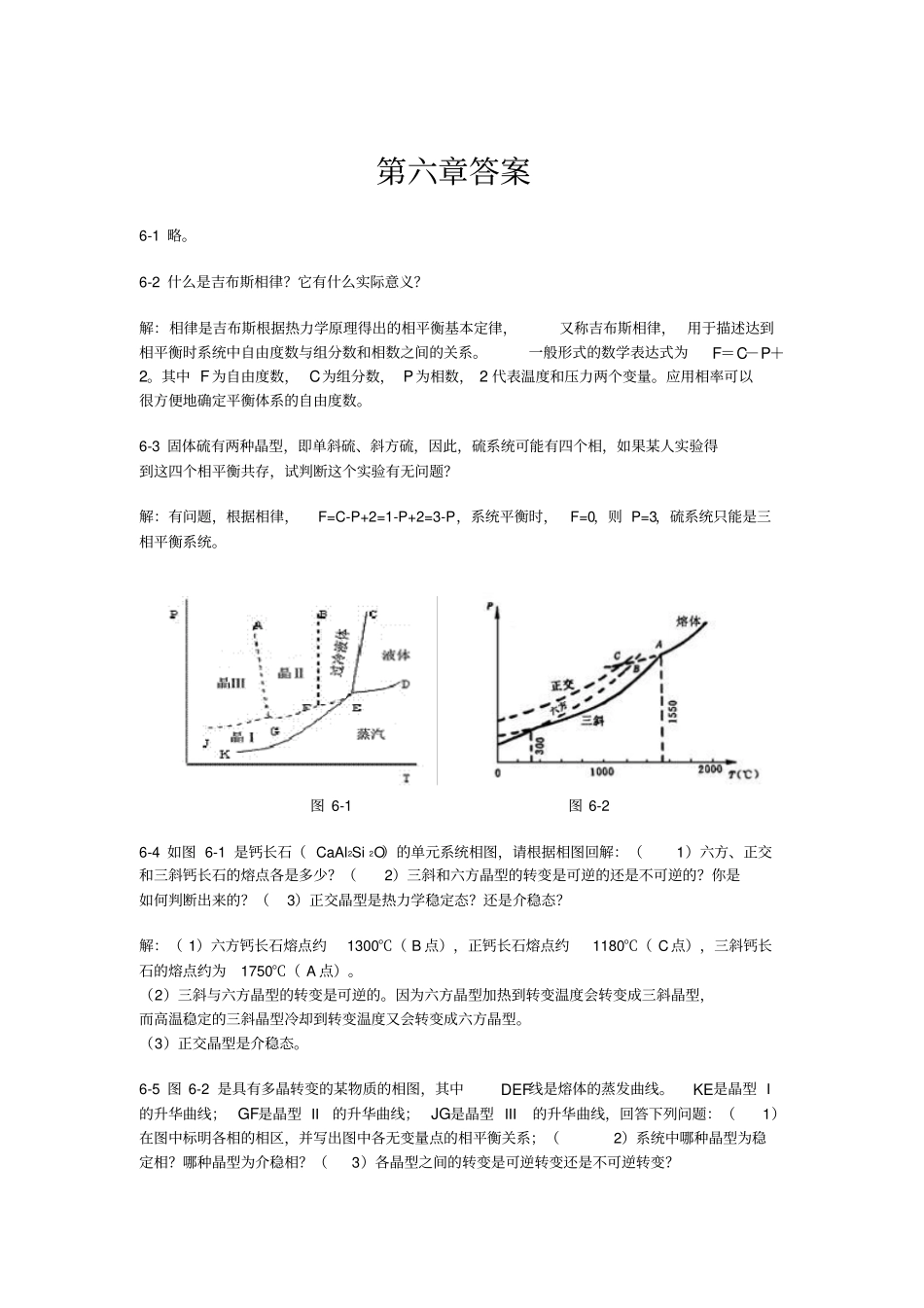

第六章答案6-1 略。6-2 什么是吉布斯相律？它有什么实际意义？解：相律是吉布斯根据热力学原理得出的相平衡基本定律，又称吉布斯相律， 用于描述达到相平衡时系统中自由度数与组分数和相数之间的关系。一般形式的数学表达式为F＝C－P＋2。其中 F为自由度数， C为组分数， P 为相数， 2 代表温度和压力两个变量。应用相率可以很方便地确定平衡体系的自由度数。6-3 固体硫有两种晶型，即单斜硫、斜方硫，因此，硫系统可能有四个相，如果某人实验得到这四个相平衡共存，试判断这个实验有无问题？解：有问题，根据相律，F=C-P+2=1-P+2=3-P，系统平衡时，F=0，则 P=3，硫系统只能是三相平衡系统。图 6-1 图 6-2 6-4 如图 6-1 是钙长石（ CaAl2Si 2O）的单元系统相图，请根据相图回解：（1）六方、正交和三斜钙长石的熔点各是多少？（2）三斜和六方晶型的转变是可逆的还是不可逆的？你是如何判断出来的？（3）正交晶型是热力学稳定态？还是介稳态？解：（ 1）六方钙长石熔点约1300℃（ B 点），正钙长石熔点约1180℃（ C点），三斜钙长石的熔点约为1750℃（ A 点）。（2）三斜与六方晶型的转变是可逆的。因为六方晶型加热到转变温度会转变成三斜晶型，而高温稳定的三斜晶型冷却到转变温度又会转变成六方晶型。（3）正交晶型是介稳态。6-5 图 6-2 是具有多晶转变的某物质的相图，其中DEF线是熔体的蒸发曲线。KE是晶型 I的升华曲线； GF是晶型 II的升华曲线； JG是晶型 III的升华曲线，回答下列问题：（1）在图中标明各相的相区，并写出图中各无变量点的相平衡关系；（2）系统中哪种晶型为稳定相？哪种晶型为介稳相？（3）各晶型之间的转变是可逆转变还是不可逆转变？解：（ 1）KEC为晶型Ⅰ的相区，EFBC过冷液体的介稳区，AGFB晶型Ⅱ的介稳区，JGA晶型Ⅲ的介稳区， CED是液相区， KED是气相区；（2）晶型Ⅰ为稳定相，晶型Ⅱ、Ⅲ为介稳相；因为晶型Ⅱ、Ⅲ的蒸汽压高于晶型Ⅰ的，即它们的自由能较高，有自发转变为自由能较低的晶型Ⅰ的趋势；（3）晶型Ⅰ转变为晶型Ⅱ、Ⅲ是单向的，不可逆的，多晶转变点的温度高于两种晶型的熔点；晶型Ⅱ、Ⅲ之间的转变是可逆的，双向的，多晶转变点温度低于Ⅱ、Ⅲ的熔点。6-6 在 SiO2 系统相图中，找出两个可逆多晶转变和两个不可逆多晶转变的例子。解：可逆多晶转变：β - 石英←→ α - 石英 α - 石英←→ α - 鳞石英不可逆多晶转变：β - 方石英←→ β - 石...
