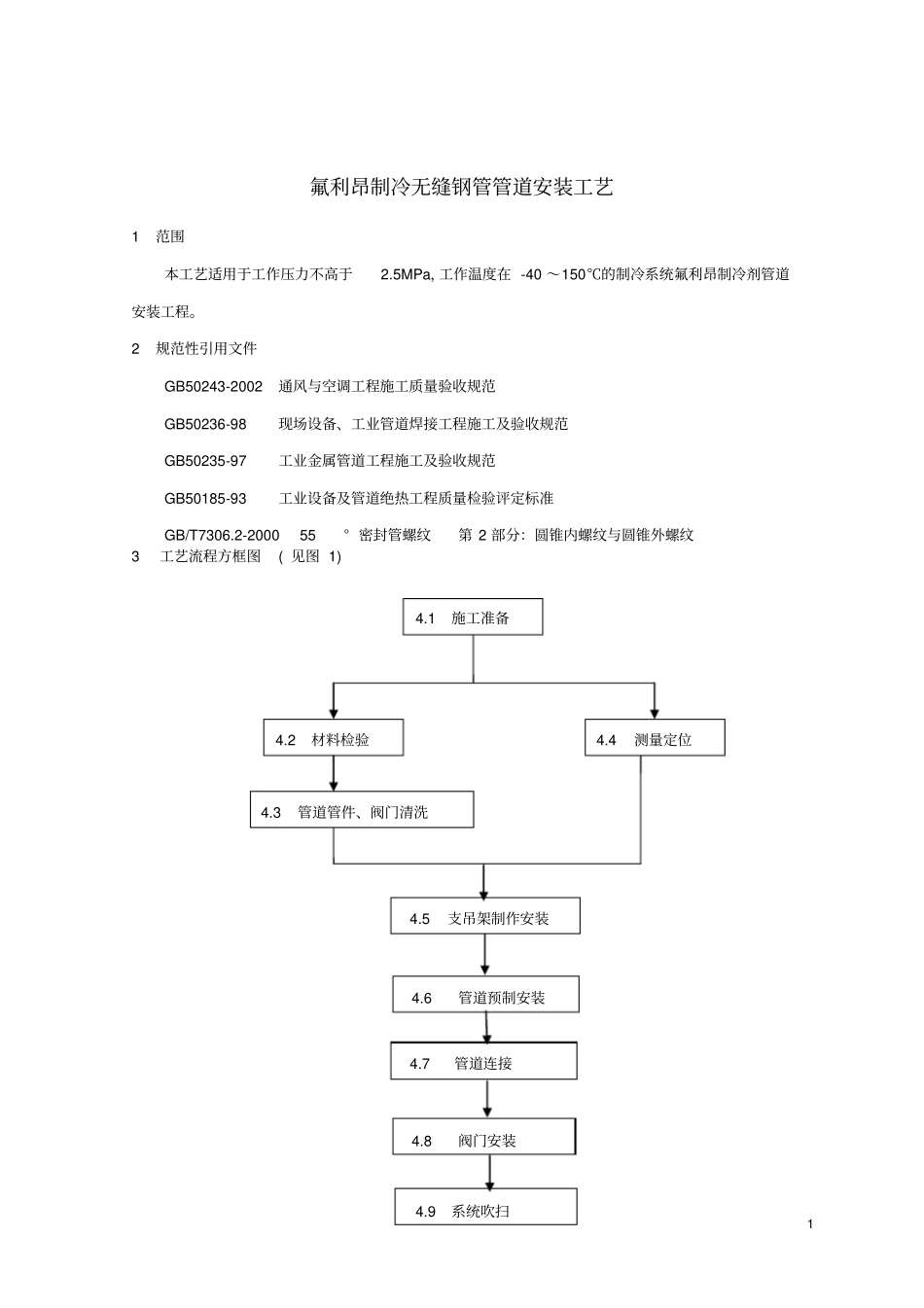

1氟利昂制冷无缝钢管管道安装工艺1 范围本工艺适用于工作压力不高于2.5MPa,工作温度在 -40 ~150℃的制冷系统氟利昂制冷剂管道安装工程。2 规范性引用文件GB50243-2002 通风与空调工程施工质量验收规范GB50236-98 现场设备、工业管道焊接工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB50185-93 工业设备及管道绝热工程质量检验评定标准GB/T7306.2-2000 55° 密封管螺纹第 2 部分:圆锥内螺纹与圆锥外螺纹3工艺流程方框图 ( 见图 1) 4.1 施工准备4.2 材料检验4.4 测量定位4.3 管道管件、阀门清洗4.5 支吊架制作安装4.6 管道预制安装4.7 管道连接4.8 阀门安装4.9 系统吹扫2 图 1 工艺流程方框图4 工艺过程4.1 施工准备4.1.1施工技术准备4.1.1.1熟悉施工图纸和有关的技术资料,了解施工程序、施工方法、质量标准及施工验收技术规范。4.1.1.2按施工图与现场复查核对,发现问题及时提请有关部门解决,并按规定办理确认手续。4.1.1.3编制施工预算及施工方案及施工技术措施。4.1.1.4根据施工方案对施工班组进行技术交底。交底包括执行标准规范、施工方法、技术质量要求、安全操作规定、施工进度,材料及加工件使用要求等。4.1.2管道施工所具备的条件4.1.2.1管道管件和阀门的型号、材质及工作压力等必须符合设计要求,并且有合格证,质量证明书。4.1.2.2规划和搭设临时设施和管道预制加工及管道清洗场地。4.1.2.3施工工具、施工机械准备就绪,计量器具应在定检、周检期内。4.1.3材料准备4.1.3.1按进度计划要求编制材料计划及加工件计划的申报。4.1.3.2认真清点到场的材料及加工件,并应分类分项整齐堆放在指定地点,做好标色。4.10 试压4.11 真空试验4.12 油漆、保温4.13 交工验收34.1.4焊接准备4.1.4.1开工前,焊接技术人员应按焊接工艺编制焊接作业指导书,填写上岗焊工登记表。4.1.4.2开工前做好焊工培训与考核工作,取得资格证书后方可上岗施焊。4.2 材料检验4.2.1检查产品合格证,核对材料的规格、型号、材质、数量等符合设计要求。4.2.2 对材料进货验收中,按全数检验和《材料抽样检验规定》进行检验或试验。4.2.3管道管件和阀门的型号、材质及工作压力等必须符合设计要求,并且有合格证,质量证明书。4.3 管道管件阀门清洗4.3.1制冷系统管道材质为无缝钢管。4.3.2管道安装前进行内外壁的除锈,按设计要求除锈后进行防腐 (1)制冷管道在安装前必须进行除锈、清洗和干燥,管内要清洁且不能有...
