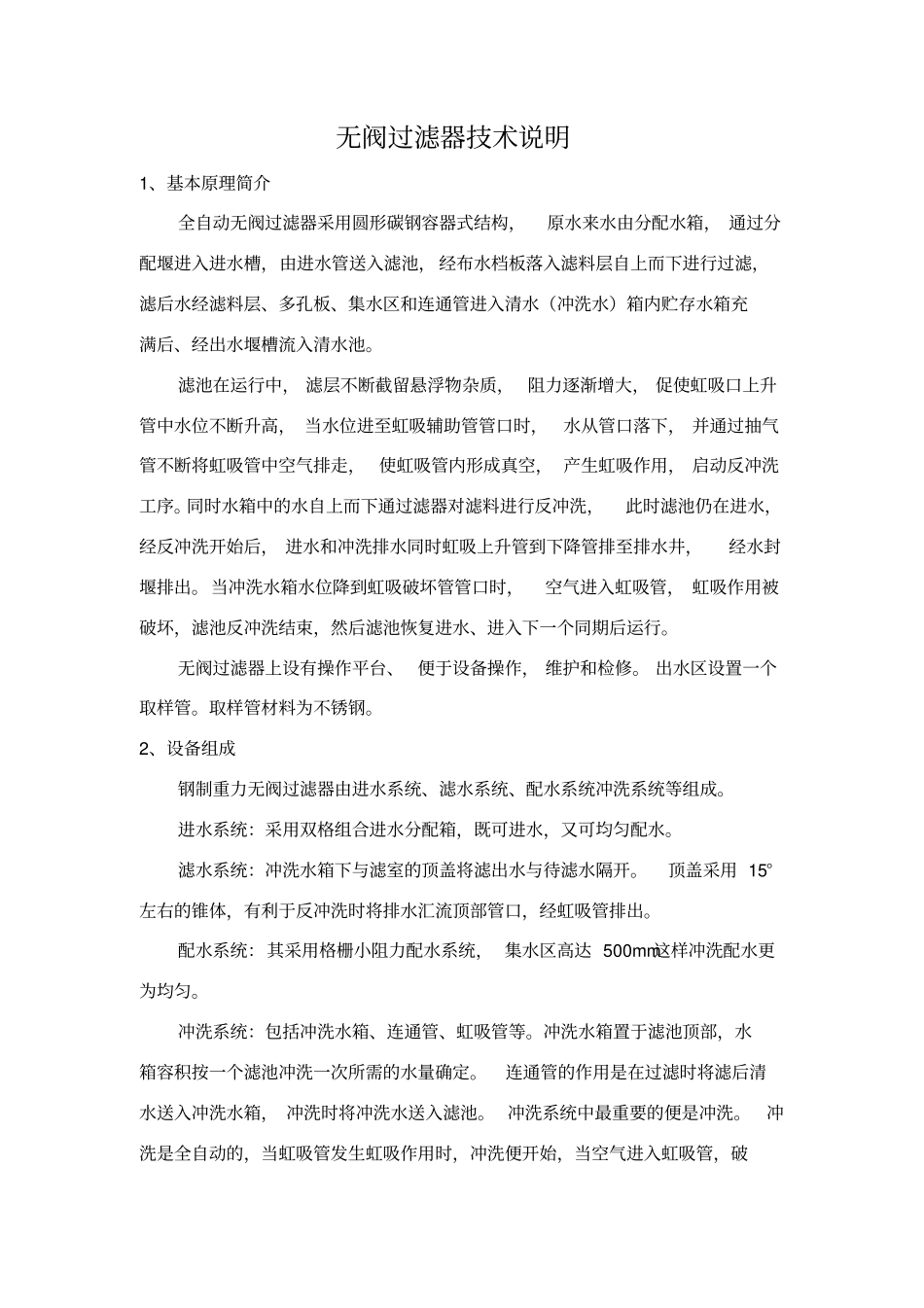

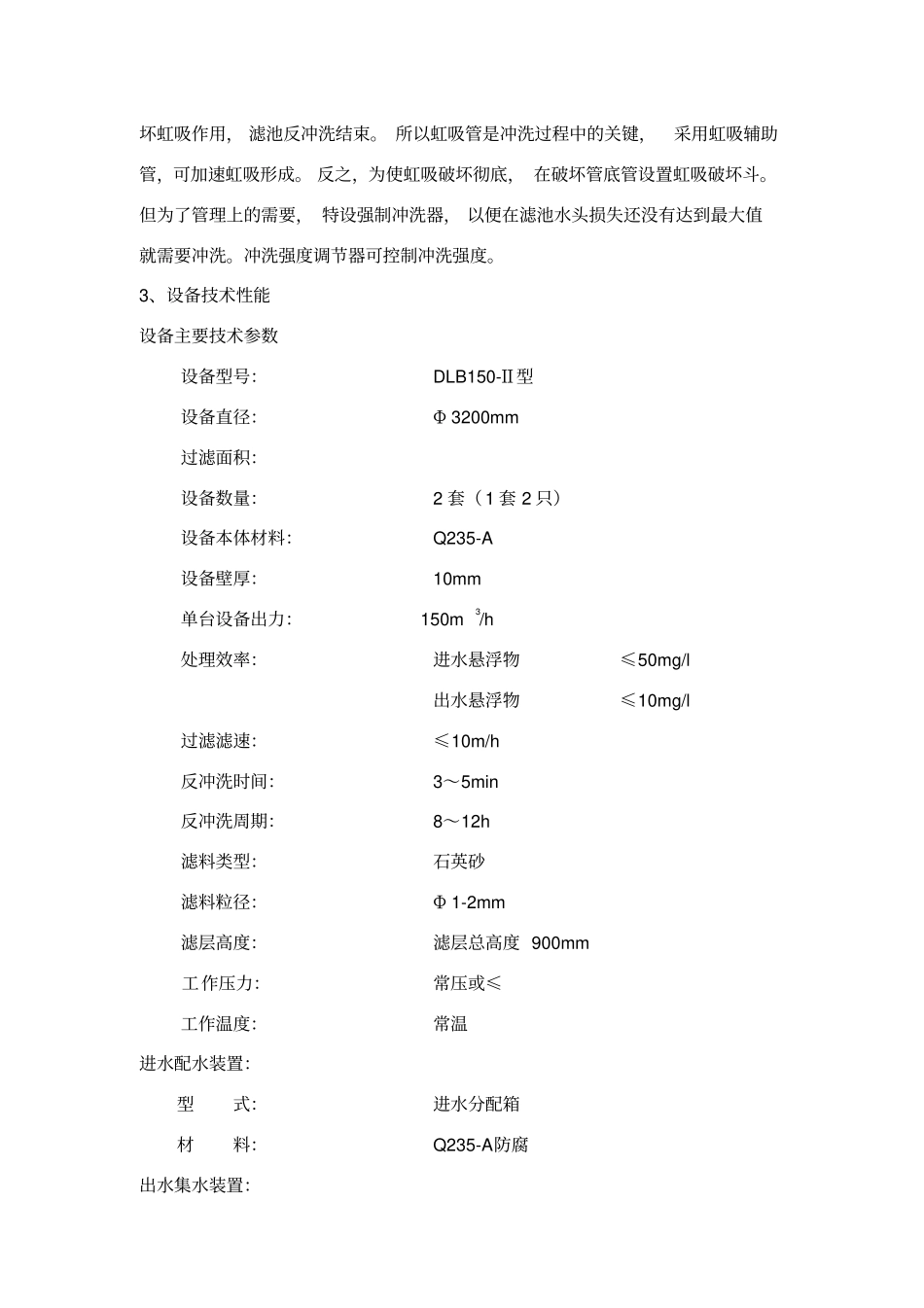

无阀过滤器技术说明2016 年 6 月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱， 通过分配堰进入进水槽，由进水管送入滤池， 经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。滤池在运行中， 滤层不断截留悬浮物杂质， 阻力逐渐增大， 促使虹吸口上升管中水位不断升高， 当水位进至虹吸辅助管管口时，水从管口落下， 并通过抽气管不断将虹吸管中空气排走， 使虹吸管内形成真空， 产生虹吸作用， 启动反冲洗工序。同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后， 进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管， 虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。无阀过滤器上设有操作平台、 便于设备操作， 维护和检修。 出水区设置一个取样管。取样管材料为不锈钢。2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。顶盖采用 15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。配水系统：其采用格栅小阻力配水系统， 集水区高达 500mm这样冲洗配水更为均匀。冲洗系统：包括冲洗水箱、连通管、虹吸管等。冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。连通管的作用是在过滤时将滤后清水送入冲洗水箱， 冲洗时将冲洗水送入滤池。 冲洗系统中最重要的便是冲洗。冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用， 滤池反冲洗结束。 所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。 反之，为使虹吸破坏彻底， 在破坏管底管设置虹吸破坏斗。但为了管理上的需要， 特设强制冲洗器， 以便在滤池水头损失还没有达到最大值就需要冲洗。冲洗强度调节器可控制冲洗强度。3、设备技术性能设备主要技术参数设备型号：DLB150-Ⅱ型设备直径：Φ 3200mm过滤面积：设备数量：2 套（ 1 套 2 只）设备本体材料：Q235-A设备壁厚：10mm单台设备出力： 150m3/h处理效率：进水悬浮物≤50mg/l出水悬...
