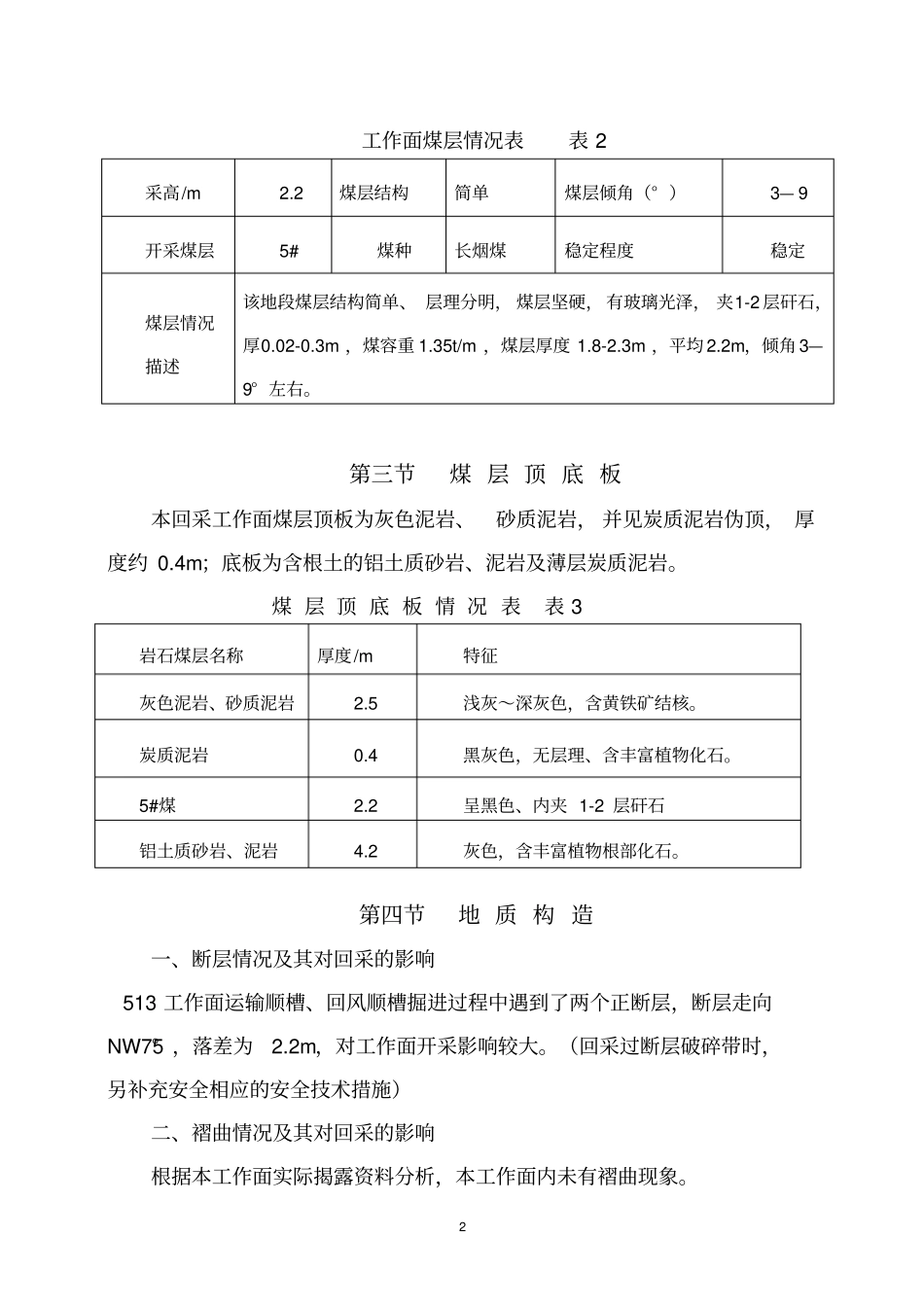

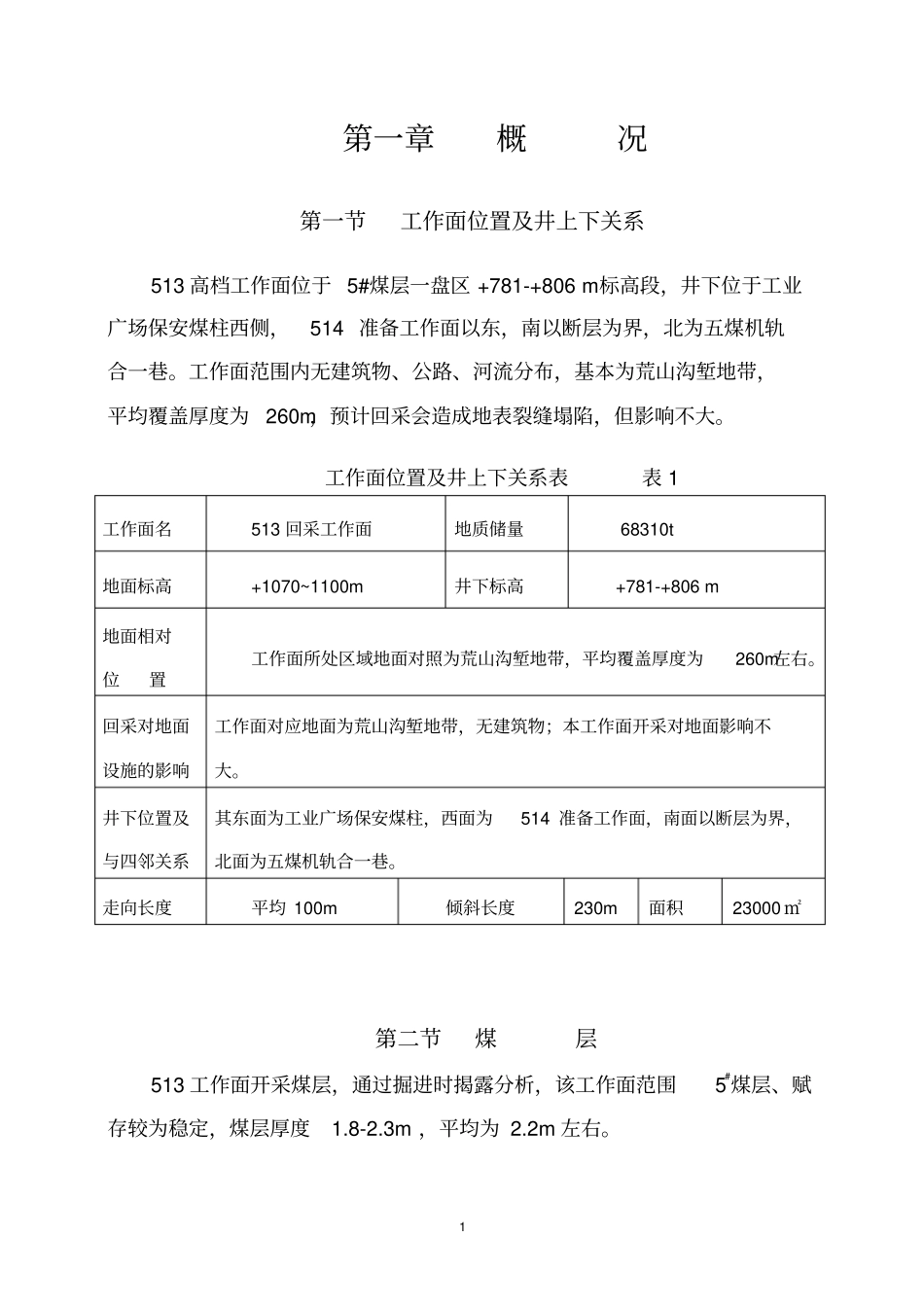

1 第一章概况第一节工作面位置及井上下关系513 高档工作面位于 5#煤层一盘区 +781-+806 m标高段，井下位于工业广场保安煤柱西侧， 514 准备工作面以东，南以断层为界，北为五煤机轨合一巷。工作面范围内无建筑物、公路、河流分布，基本为荒山沟堑地带，平均覆盖厚度为260m，预计回采会造成地表裂缝塌陷，但影响不大。工作面位置及井上下关系表表 1 工作面名513 回采工作面地质储量 68310t 地面标高+1070~1100m 井下标高+781-+806 m 地面相对位置工作面所处区域地面对照为荒山沟堑地带，平均覆盖厚度为260m左右。回采对地面设施的影响工作面对应地面为荒山沟堑地带，无建筑物；本工作面开采对地面影响不大。井下位置及与四邻关系其东面为工业广场保安煤柱，西面为514 准备工作面，南面以断层为界，北面为五煤机轨合一巷。走向长度平均 100m 倾斜长度230m 面积23000 ㎡第二节煤层513 工作面开采煤层，通过掘进时揭露分析，该工作面范围5#煤层、赋存较为稳定，煤层厚度1.8-2.3m ，平均为 2.2m 左右。2 工作面煤层情况表表 2 采高/m 2.2 煤层结构简单煤层倾角（° ）3— 9 开采煤层5# 煤种长烟煤稳定程度稳定煤层情况描述该地段煤层结构简单、 层理分明， 煤层坚硬， 有玻璃光泽， 夹1-2 层矸石，厚0.02-0.3m ，煤容重 1.35t/m ，煤层厚度 1.8-2.3m ，平均 2.2m，倾角 3—9° 左右。第三节煤 层 顶 底 板本回采工作面煤层顶板为灰色泥岩、砂质泥岩， 并见炭质泥岩伪顶， 厚度约 0.4m；底板为含根土的铝土质砂岩、泥岩及薄层炭质泥岩。煤 层 顶 底 板 情 况 表表 3 岩石煤层名称厚度/m 特征灰色泥岩、砂质泥岩2.5 浅灰～深灰色，含黄铁矿结核。炭质泥岩0.4 黑灰色，无层理、含丰富植物化石。5#煤2.2 呈黑色、内夹 1-2 层矸石铝土质砂岩、泥岩4.2 灰色，含丰富植物根部化石。第四节地 质 构 造一、断层情况及其对回采的影响513 工作面运输顺槽、回风顺槽掘进过程中遇到了两个正断层，断层走向NW75° ，落差为2.2m，对工作面开采影响较大。（回采过断层破碎带时，另补充安全相应的安全技术措施）二、褶曲情况及其对回采的影响根据本工作面实际揭露资料分析，本工作面内未有褶曲现象。3 第五节水 文 地 质一、水文情况1、地表水矿井地面有百子沟河，为常年流水。一般流量为0.2m3/s ，最高洪水位高出河床 7.14m，与井下没有水力联系。2、含水层矿区范围内主要含水层为新近...
