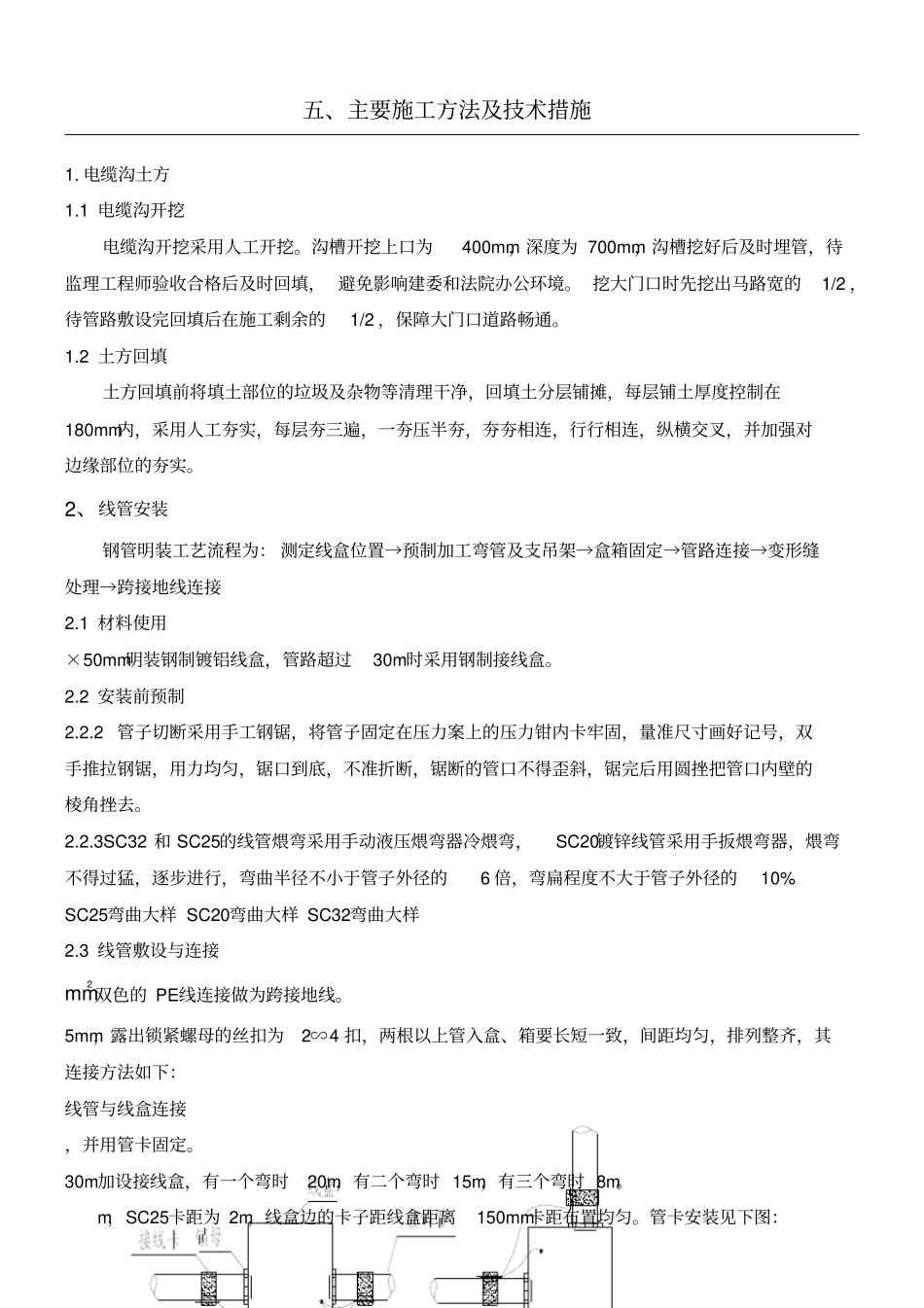

五、主要施工方法及技术措施1. 电缆沟土方1.1 电缆沟开挖电缆沟开挖采用人工开挖。沟槽开挖上口为400mm，深度为 700mm，沟槽挖好后及时埋管，待监理工程师验收合格后及时回填， 避免影响建委和法院办公环境。 挖大门口时先挖出马路宽的1/2 ，待管路敷设完回填后在施工剩余的1/2 ，保障大门口道路畅通。1.2 土方回填土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。2、线管安装钢管明装工艺流程为： 测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接2.1 材料使用×50mm明装钢制镀铝线盒，管路超过30m时采用钢制接线盒。2.2 安装前预制2.2.2 管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱角挫去。2.2.3SC32 和 SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20镀锌线管采用手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6 倍，弯扁程度不大于管子外径的10% SC25弯曲大样 SC20弯曲大样 SC32弯曲大样2.3 线管敷设与连接mm2双色的 PE线连接做为跨接地线。5mm，露出锁紧螺母的丝扣为2∽4 扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下：线管与线盒连接，并用管卡固定。30m加设接线盒，有一个弯时20m，有二个弯时 15m，有三个弯时 8m。m，SC25卡距为 2m，线盒边的卡子距线盒距离150mm卡距布置均匀。管卡安装见下图：法院和街道办事外墙上线管安装线管在铝塑板墙面安装mm，管子外壁缠玻璃丝布一道，刷沥青漆两道。2.4 质量标准: 管路在 2m以内时偏差为 3mm，管段全长不应超过管子内径的1/2 ；明敷设管子应顺直。5mm，线盒和线管采用锁母固定，线盒内的管口露出部分为2∽4 扣。2..4.5钢管煨弯弯曲半径不得小于管外径的6 倍，埋设钢管弯曲半径不小于管外径的10 倍，弯扁度不大于管外径的1/10 ，弯曲处不得出现折皱、凹穴及裂缝现象。3、管内穿线3.1 材料要求绝缘导线的规格、型号必须符合设计要求并有产品合格证。3.2 工艺流程选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线接头→接头包扎→线路检查绝缘遥测。3.3 穿线：4. 导线连接4.1 ...
