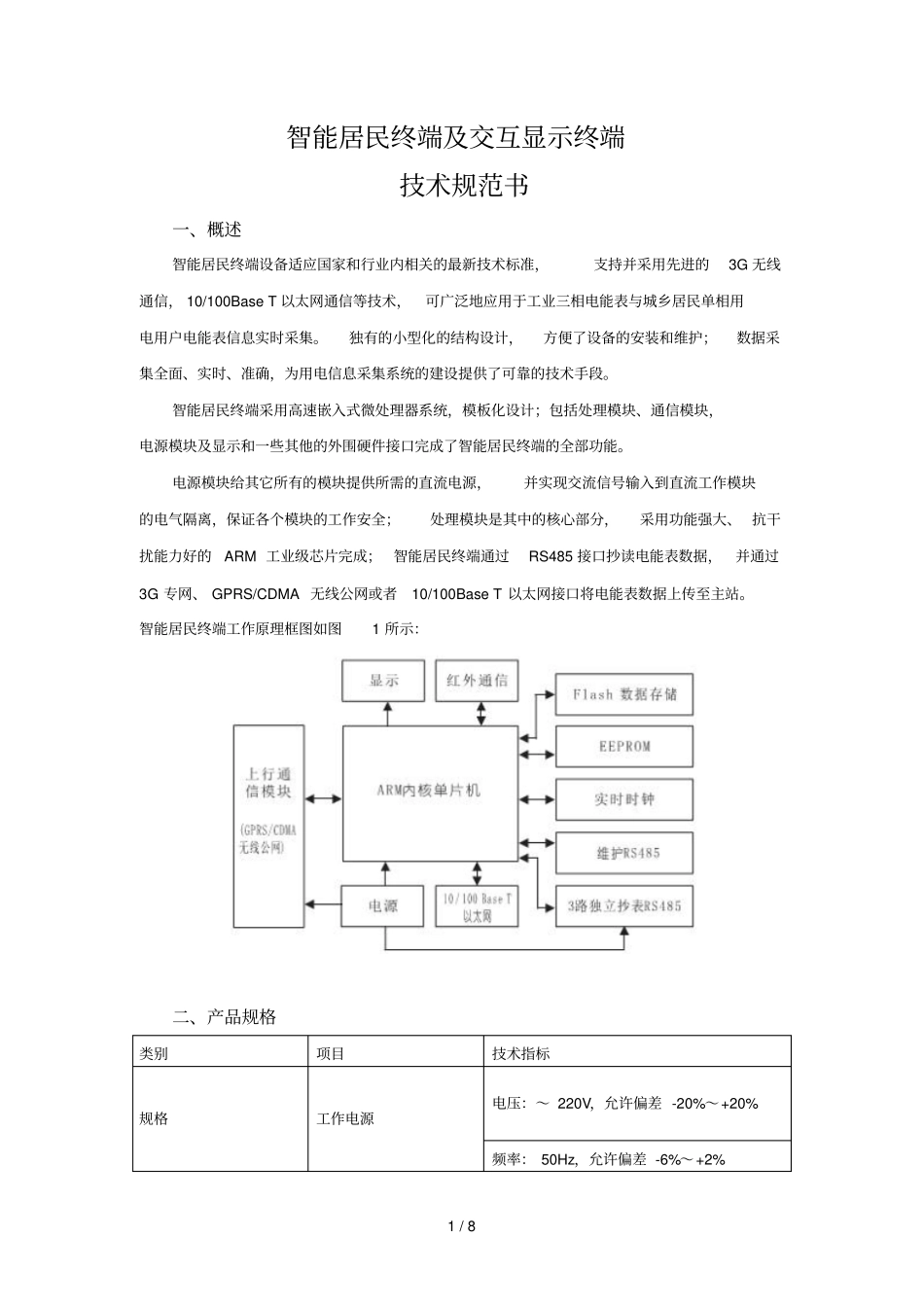

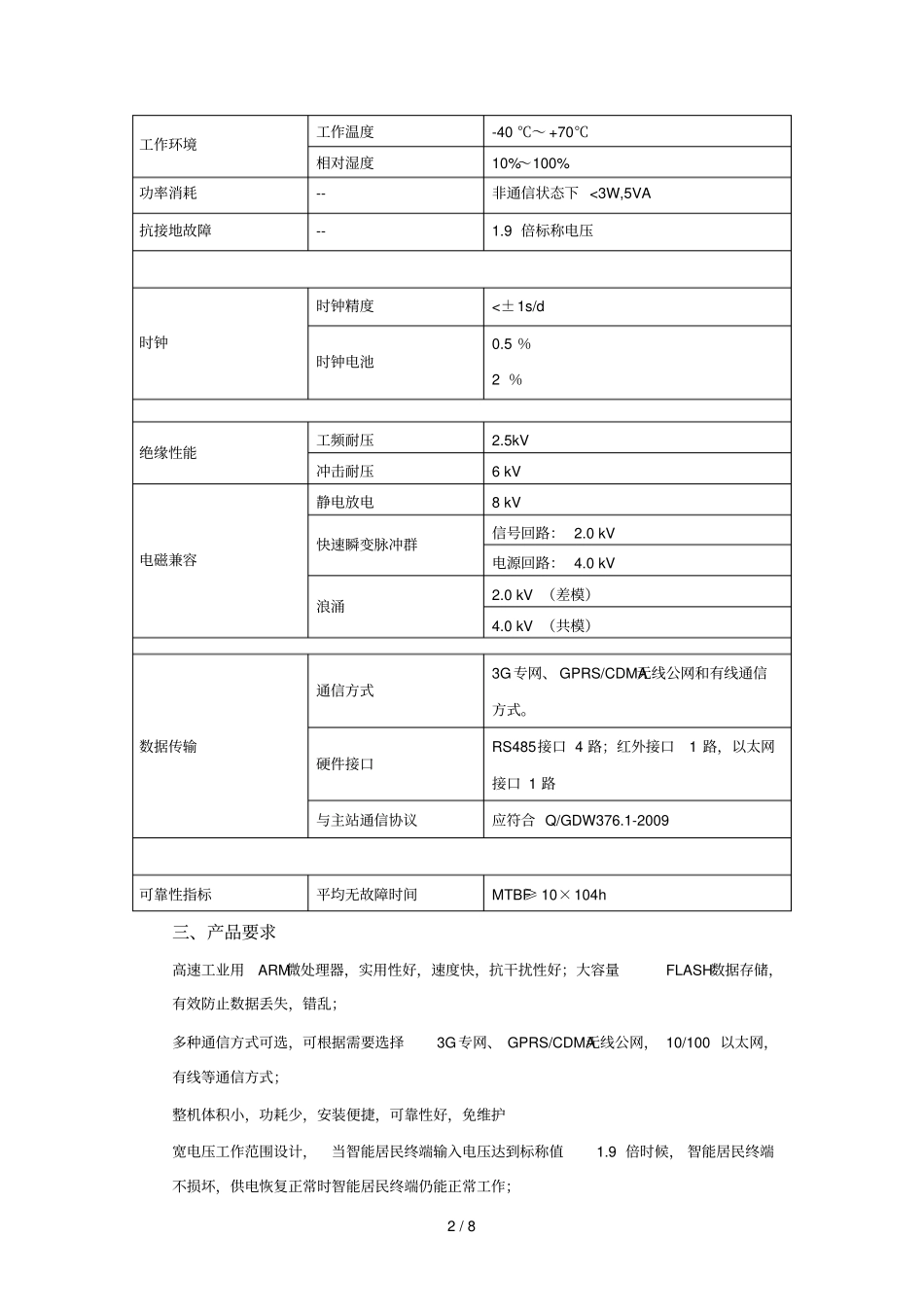

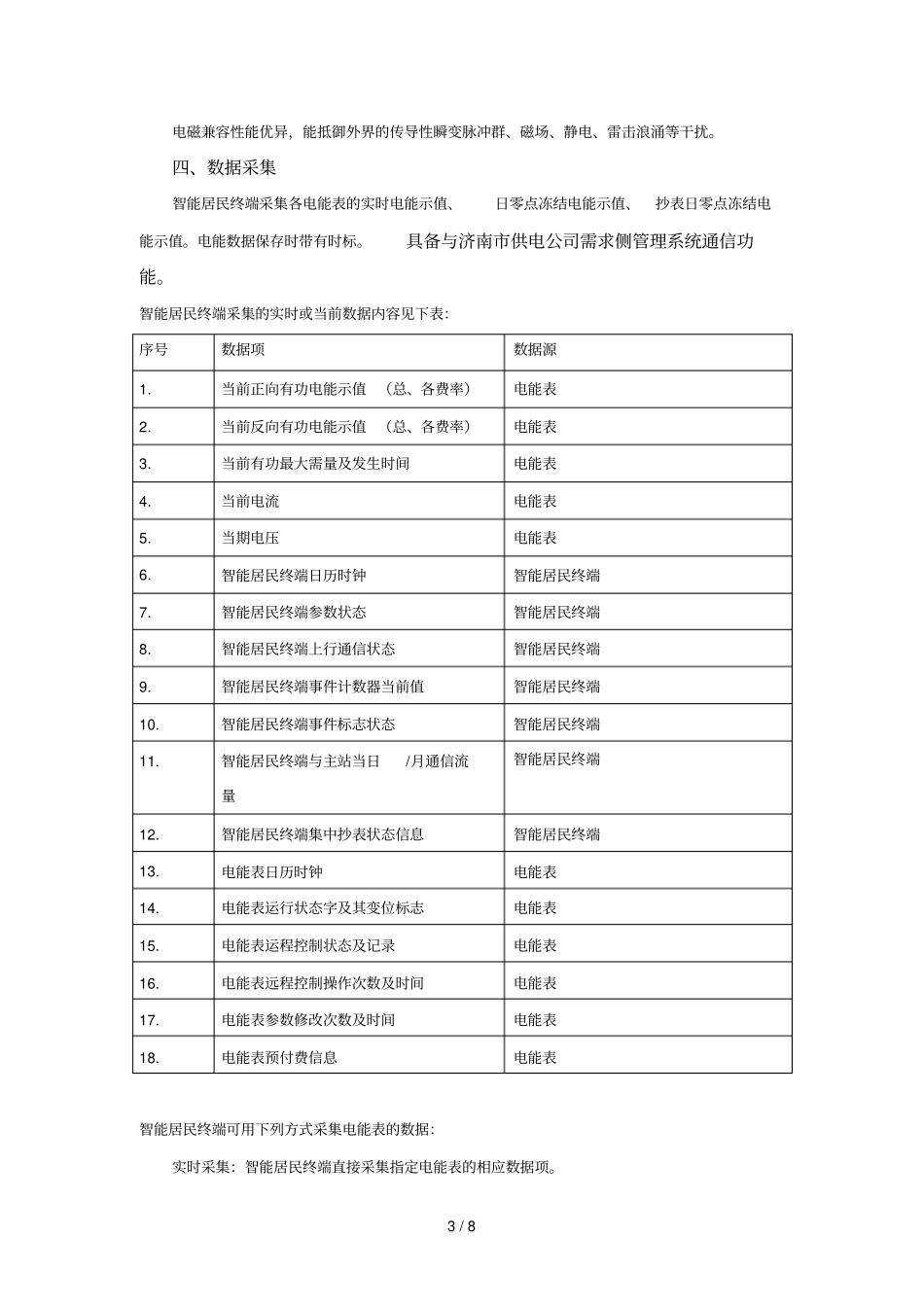

1 / 8 智能居民终端及交互显示终端技术规范书一、概述智能居民终端设备适应国家和行业内相关的最新技术标准,支持并采用先进的3G 无线通信, 10/100Base T 以太网通信等技术,可广泛地应用于工业三相电能表与城乡居民单相用电用户电能表信息实时采集。独有的小型化的结构设计,方便了设备的安装和维护;数据采集全面、实时、准确,为用电信息采集系统的建设提供了可靠的技术手段。智能居民终端采用高速嵌入式微处理器系统,模板化设计;包括处理模块、通信模块,电源模块及显示和一些其他的外围硬件接口完成了智能居民终端的全部功能。电源模块给其它所有的模块提供所需的直流电源,并实现交流信号输入到直流工作模块的电气隔离,保证各个模块的工作安全;处理模块是其中的核心部分,采用功能强大、 抗干扰能力好的ARM 工业级芯片完成; 智能居民终端通过RS485 接口抄读电能表数据,并通过3G 专网、 GPRS/CDMA 无线公网或者10/100Base T 以太网接口将电能表数据上传至主站。智能居民终端工作原理框图如图1 所示:二、产品规格类别项目技术指标规格工作电源电压:~ 220V,允许偏差 -20%~+20% 频率: 50Hz,允许偏差 -6%~+2% 2 / 8 工作环境工作温度-40 ℃~ +70℃相对湿度10%~100% 功率消耗-- 非通信状态下 <3W,5VA 抗接地故障-- 1.9 倍标称电压时钟时钟精度<±1s/d 时钟电池0.5 %2 %绝缘性能工频耐压2.5kV 冲击耐压6 kV 电磁兼容静电放电8 kV 快速瞬变脉冲群信号回路: 2.0 kV 电源回路: 4.0 kV 浪涌2.0 kV (差模)4.0 kV (共模)数据传输通信方式3G专网、 GPRS/CDMA无线公网和有线通信方式。硬件接口RS485接口 4 路;红外接口1 路,以太网接口 1 路与主站通信协议应符合 Q/GDW376.1-2009 可靠性指标平均无故障时间MTBF≥ 10×104h 三、产品要求高速工业用ARM微处理器,实用性好,速度快,抗干扰性好;大容量FLASH数据存储,有效防止数据丢失,错乱;多种通信方式可选,可根据需要选择3G专网、 GPRS/CDMA无线公网, 10/100 以太网,有线等通信方式;整机体积小,功耗少,安装便捷,可靠性好,免维护宽电压工作范围设计,当智能居民终端输入电压达到标称值1.9 倍时候, 智能居民终端不损坏,供电恢复正常时智能居民终端仍能正常工作;3 / 8 电磁兼容性能优异,能抵御外界的传导性瞬变脉冲群、磁场、静电、雷击浪涌等干扰。四、数据采集智能居民终端采集各电能表的...
