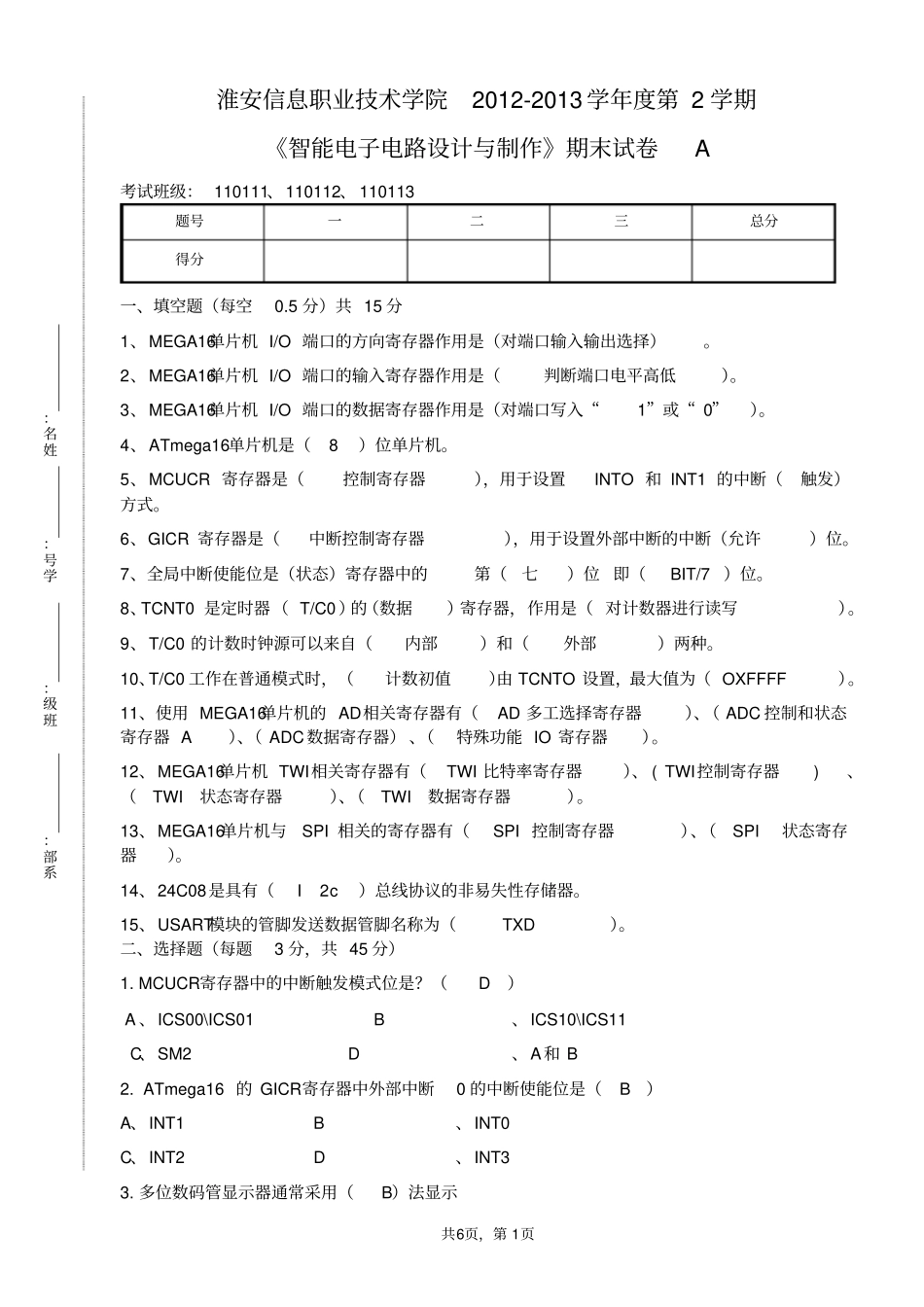

共6页，第 1页淮安信息职业技术学院2012-2013 学年度第 2 学期《智能电子电路设计与制作》期末试卷A 考试班级： 110111、110112、 110113 题号一二三总分得分一、填空题（每空0.5 分）共 15 分1、MEGA16单片机 I/O 端口的方向寄存器作用是（对端口输入输出选择）。2、MEGA16单片机 I/O 端口的输入寄存器作用是（判断端口电平高低）。3、MEGA16单片机 I/O 端口的数据寄存器作用是（对端口写入“1”或“ 0”）。4、ATmega16单片机是（ 8 ）位单片机。5、MCUCR 寄存器是（控制寄存器），用于设置INTO 和 INT1 的中断（触发）方式。6、GICR 寄存器是（中断控制寄存器），用于设置外部中断的中断（允许）位。7、全局中断使能位是（状态）寄存器中的第（七）位 即（BIT/7 ）位。8、TCNT0 是定时器（ T/C0 ）的（数据）寄存器，作用是（ 对计数器进行读写）。9、T/C0 的计数时钟源可以来自（内部）和（外部）两种。10、T/C0 工作在普通模式时，（计数初值）由 TCNTO 设置，最大值为（ OXFFFF ）。11、使用 MEGA16单片机的 AD相关寄存器有（ AD 多工选择寄存器）、（ ADC 控制和状态寄存器 A ）、（ ADC数据寄存器） 、（特殊功能 IO 寄存器）。12、MEGA16单片机 TWI相关寄存器有（ TWI 比特率寄存器）、 ( TWI控制寄存器 )、（ TWI状态寄存器）、（ TWI数据寄存器）。13、MEGA16单片机与SPI 相关的寄存器有（ SPI 控制寄存器）、（ SPI状态寄存器）。14、24C08是具有（ I2c ）总线协议的非易失性存储器。15、USART模块的管脚发送数据管脚名称为（ TXD ）。二、选择题（每题3 分，共 45 分）1. MCUCR寄存器中的中断触发模式位是？（D ） A 、ICS00\ICS01 B、ICS10\ICS11 C、SM2 D、A和 B 2. ATmega16 的 GICR寄存器中外部中断0 的中断使能位是（B ）A、INT1 B、INT0 C、INT2 D、INT3 3. 多位数码管显示器通常采用（B）法显示系部：班级：学号：姓名：共6页，第 2页A、静态 B、动态C、静态 +动态 D、多态4. 1602液晶显示器的数据寄存器和数据寄存器选择控制脚是（ A ）A、RS B、E C、R/W D、以上都是5. 1602的读写方向控制控制管脚是（C ）A、RS B、E C、R/W D、以上都是6. 想选择单片机的AD输入端为 PA2/ADC2，ADMUX寄存器的 MUX4:0应设置为（ D）A、0; B、 1; C、3; D、 2; 7.AD 转换时，想使用AVCC引脚接基准电源，ADMUX的 REFS1\RE...
