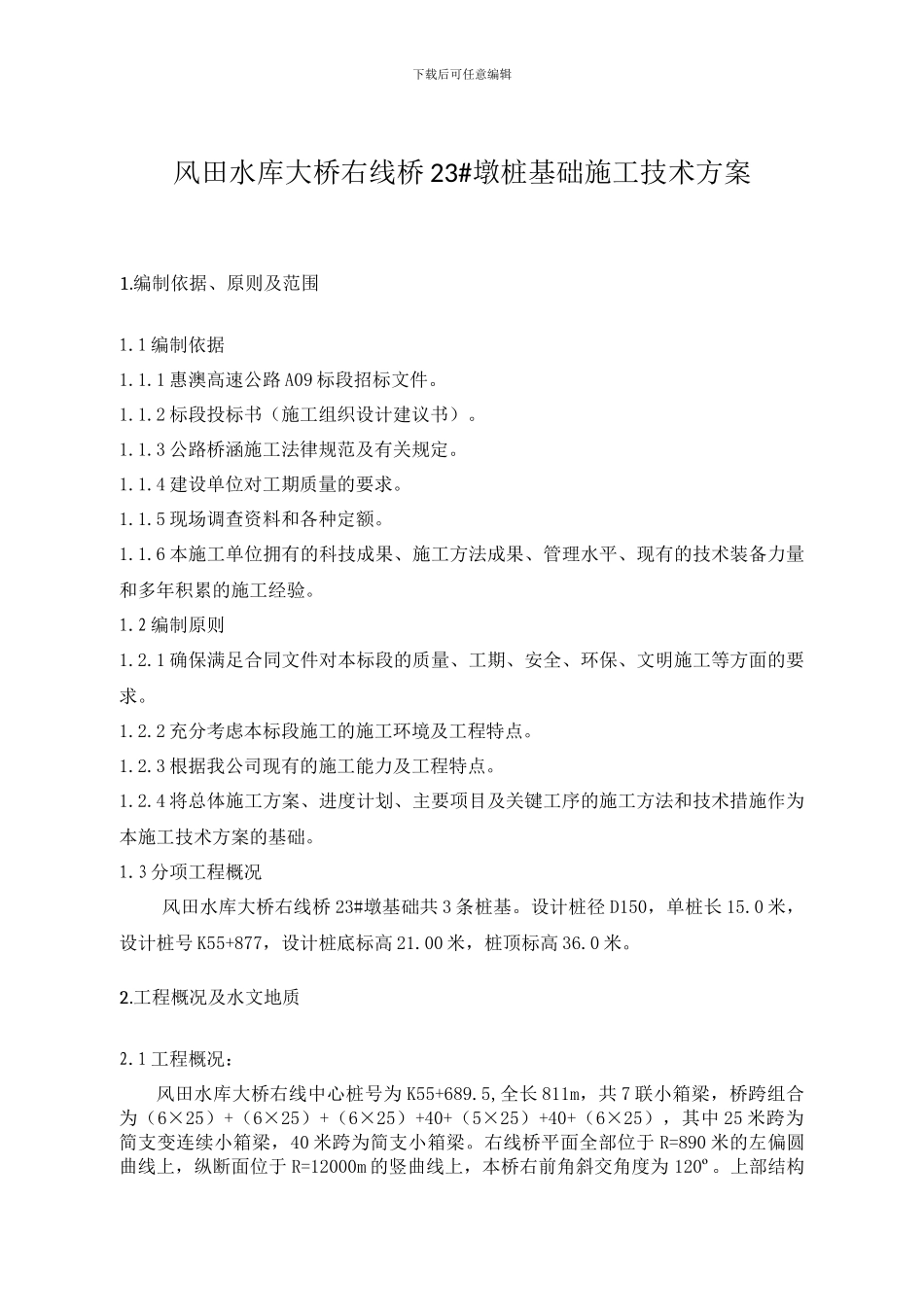

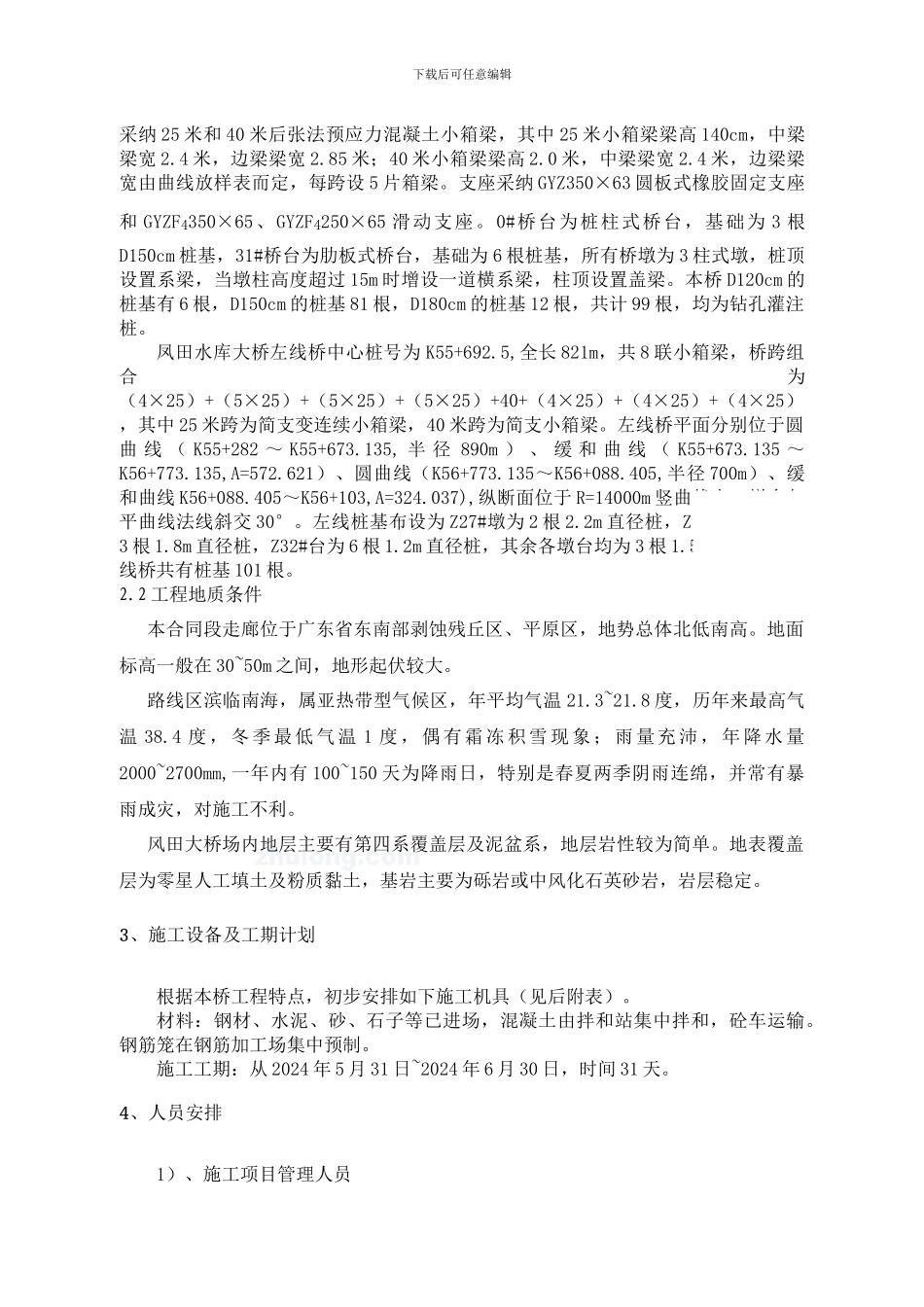

下载后可任意编辑风田水库大桥右线桥 23#墩桩基础施工技术方案1.编制依据、原则及范围1.1 编制依据1.1.1 惠澳高速公路 A09 标段招标文件。1.1.2 标段投标书（施工组织设计建议书）。1.1.3 公路桥涵施工法律规范及有关规定。1.1.4 建设单位对工期质量的要求。1.1.5 现场调查资料和各种定额。1.1.6 本施工单位拥有的科技成果、施工方法成果、管理水平、现有的技术装备力量和多年积累的施工经验。1.2 编制原则1.2.1 确保满足合同文件对本标段的质量、工期、安全、环保、文明施工等方面的要求。1.2.2 充分考虑本标段施工的施工环境及工程特点。1.2.3 根据我公司现有的施工能力及工程特点。1.2.4 将总体施工方案、进度计划、主要项目及关键工序的施工方法和技术措施作为本施工技术方案的基础。1.3 分项工程概况风田水库大桥右线桥 23#墩基础共 3 条桩基。设计桩径 D150，单桩长 15.0 米，设计桩号 K55+877，设计桩底标高 21.00 米，桩顶标高 36.0 米。2.工程概况及水文地质2.1 工程概况：风田水库大桥右线中心桩号为 K55+689.5,全长 811m，共 7 联小箱梁，桥跨组合为（6×25）+（6×25）+（6×25）+40+（5×25）+40+（6×25），其中 25 米跨为简支变连续小箱梁，40 米跨为简支小箱梁。右线桥平面全部位于 R=890 米的左偏圆曲线上，纵断面位于 R=12000m 的竖曲线上，本桥右前角斜交角度为 120º。上部结构下载后可任意编辑采纳 25 米和 40 米后张法预应力混凝土小箱梁，其中 25 米小箱梁梁高 140cm，中梁梁宽 2.4 米，边梁梁宽 2.85 米；40 米小箱梁梁高 2.0 米，中梁梁宽 2.4 米，边梁梁宽由曲线放样表而定，每跨设 5 片箱梁。支座采纳 GYZ350×63 圆板式橡胶固定支座和 GYZF4350×65、GYZF4250×65 滑动支座。0#桥台为桩柱式桥台，基础为 3 根D150cm 桩基，31#桥台为肋板式桥台，基础为 6 根桩基，所有桥墩为 3 柱式墩，桩顶设置系梁，当墩柱高度超过 15m 时增设一道横系梁，柱顶设置盖梁。本桥 D120cm 的桩基有 6 根，D150cm 的桩基 81 根，D180cm 的桩基 12 根，共计 99 根，均为钻孔灌注桩。凤田水库大桥左线桥中心桩号为 K55+692.5,全长 821m，共 8 联小箱梁，桥跨组合为（4×25）+（5×25）+（5×25）+（5×25）+40+（4×25）+（4×25）+（4×25），其中 25 米跨为简支变连续小箱梁，40 米跨为简支小箱梁。左线桥平面分别位于圆曲 线 （ K55+282 ...
