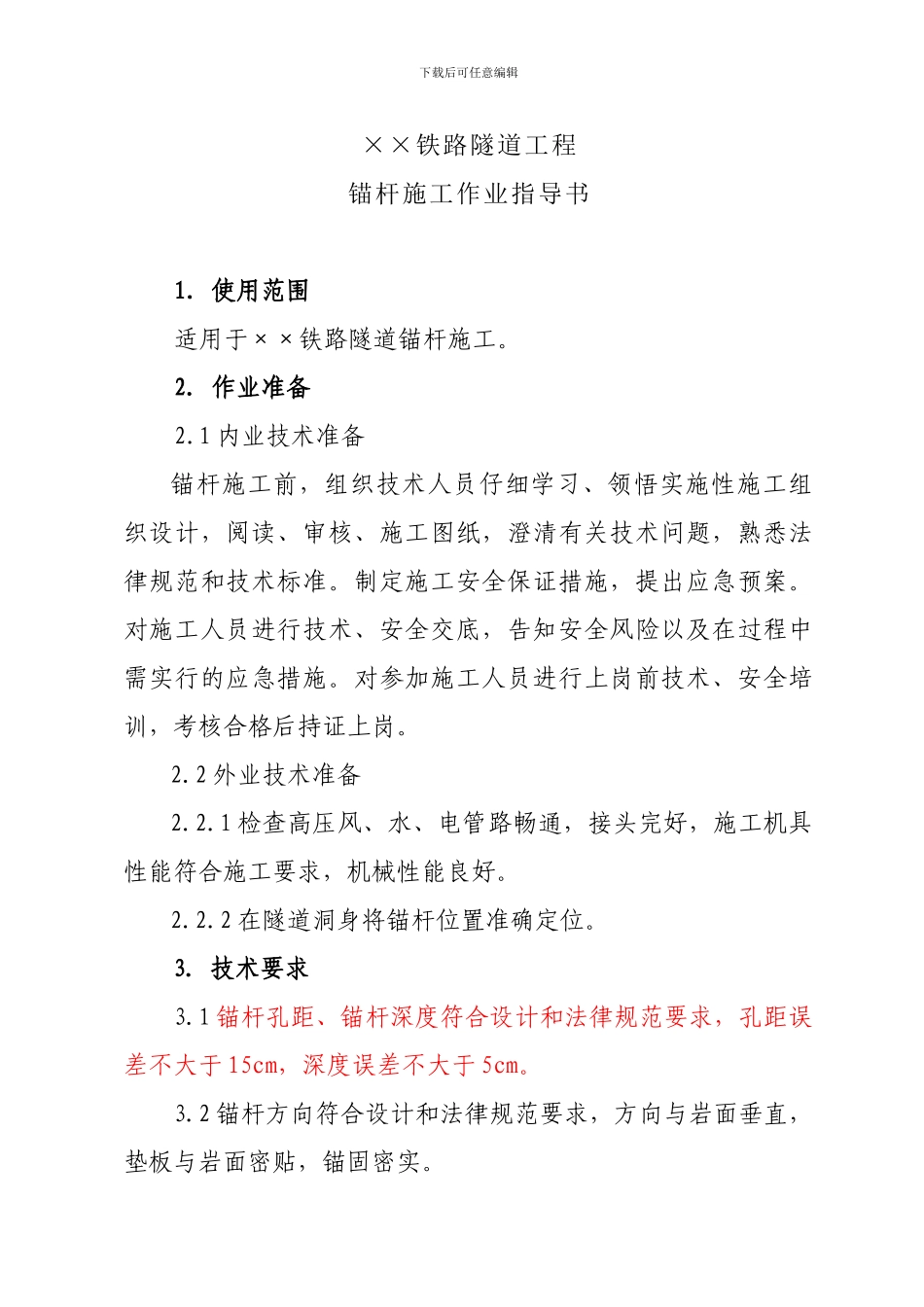

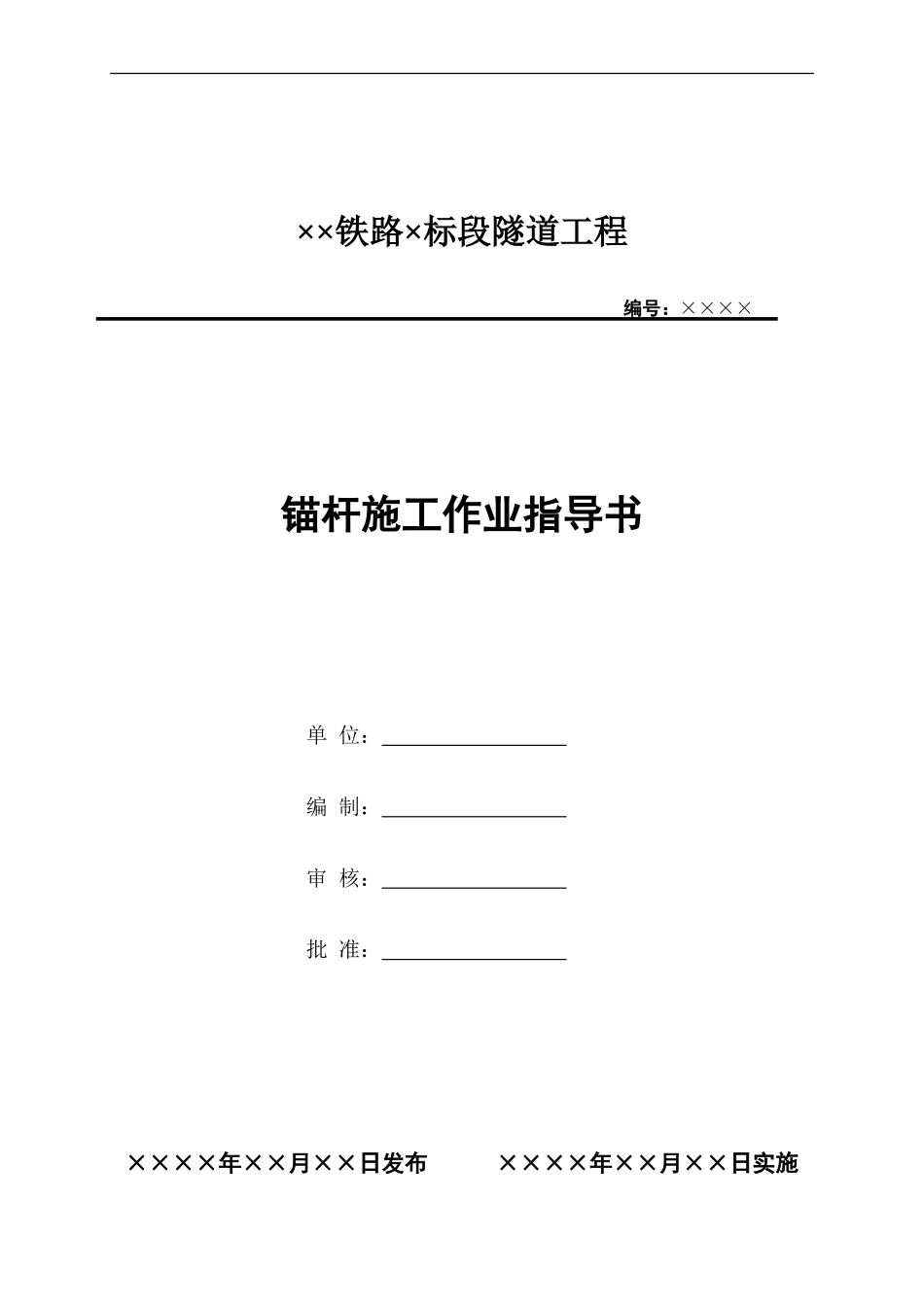

××铁路×标段隧道工程 编号：×××× 锚杆施工作业指导书 单 位： 编 制： 审 核： 批 准： ××××年××月××日发布 ××××年××月××日实施下载后可任意编辑××铁路隧道工程锚杆施工作业指导书 1. 使用范围 适用于××铁路隧道锚杆施工。2．作业准备 2.1 内业技术准备锚杆施工前，组织技术人员仔细学习、领悟实施性施工组织设计，阅读、审核、施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术、安全交底，告知安全风险以及在过程中需实行的应急措施。对参加施工人员进行上岗前技术、安全培训，考核合格后持证上岗。2.2 外业技术准备2.2.1 检查高压风、水、电管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好。2.2.2 在隧道洞身将锚杆位置准确定位。 3．技术要求 3.1 锚杆孔距、锚杆深度符合设计和法律规范要求，孔距误差不大于 15cm，深度误差不大于 5cm。 3.2 锚杆方向符合设计和法律规范要求，方向与岩面垂直，垫板与岩面密贴，锚固密实。下载后可任意编辑3.3 锚杆孔注浆压力通过试验确定，施工中根据实际情况可作适当调整。3.4 注浆的整个过程应连续灌注，一次完成，观察到浆液从止浆塞边缘流出或压力表达到设计值，即可停泵。3.5 在灰浆达到初始设计强度后，方可上紧垫板及螺母。4．施工程序与工艺流程4.1 根据锚杆类型和施工方法，锚杆施工分为砂浆锚杆、中空锚杆施工、以及自行式注浆锚杆，砂浆锚杆分为单管注浆和双管注浆方式。砂浆锚杆、中空锚杆适用于围岩较软弱地段隧道施工，自行式注浆锚杆适用于围岩较破裂，不易成孔地段。4.1.1 砂浆锚杆施工程序单管注浆：施工准备→测量定位→钻孔→清孔检查→注浆→安设锚杆→压浆→安设垫板双管注浆：施工准备→测量定位→钻孔→清孔检查→安设锚杆→注浆→安设垫板4.1.2 中空锚杆施工程序施工准备→测量定位→钻孔→清孔检查→安设中空锚杆→注浆→安设垫板。4.1.3 自进式中空注浆锚杆施工程序施工准备→测量定位→锚杆钻入→检查→喷砼止浆墙→注浆→安设垫板4.2 工艺流程下载后可任意编辑 5．施工要求 5.1 施工准备 5.1.1 核对设计图纸和文件，确定锚杆类型。 5.1.2 配合比由中心实验室负责设计和管理，根据不同的结构、部位、强度等按要求分别进行设计。配合比选定后，根据法律规范要求制作试件试验，确保设计的配合比满足设计要求。 5.2 施工工艺 5.2....
