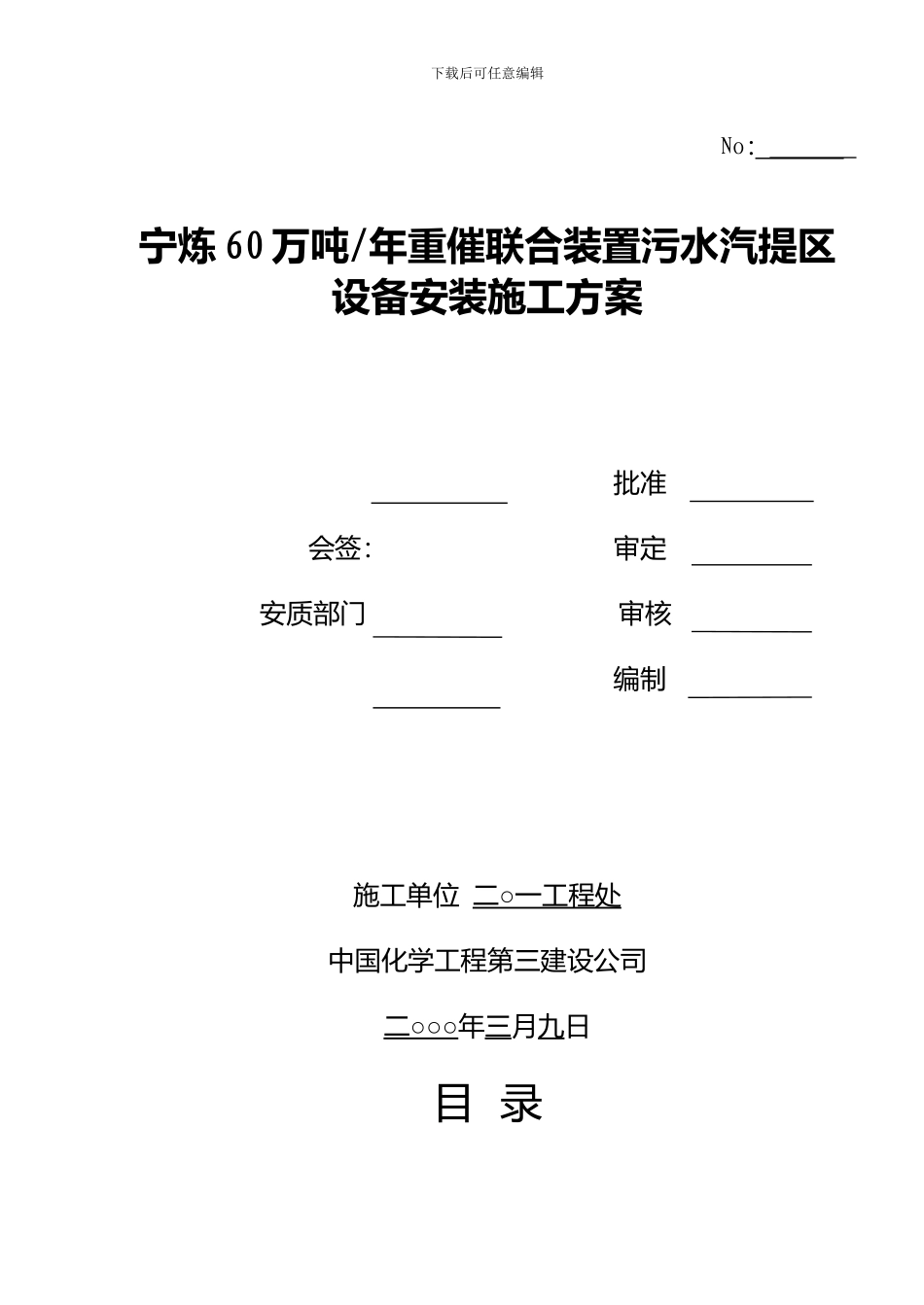

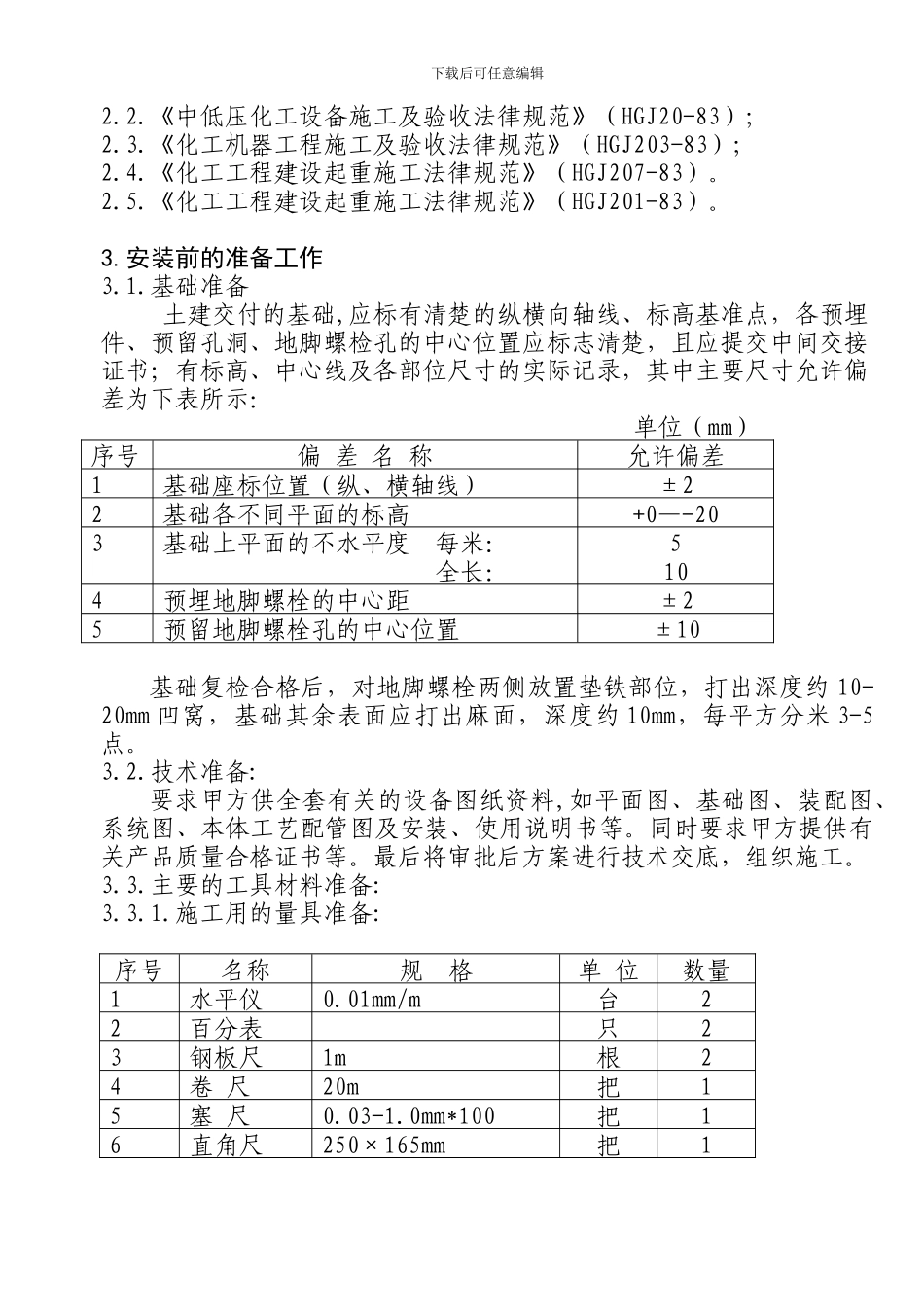

下载后可任意编辑 No： 宁炼 60 万吨/年重催联合装置污水汽提区设备安装施工方案 批准会签： 审定 安质部门 审核 编制施工单位 二○一工程处中国化学工程第三建设公司二○○○年三月九日目 录下载后可任意编辑1.工程概况2.编制依据3.安装前的准备工作4.施工程序5.设备安装6.设备试压7.进度计划8.劳动力计划9.安全质量保证措施1.工程概况宁夏炼油厂 30T/h 污水汽提装置静设备安装共 43 台 ,泵类 11 台.我处在该工程中负责 38 台静设备及 11 台泵的安装工作,其中静设备包括 4 台空冷器 、11 台换热器 、16 台容器及 7 台其它设备安装 ，共113.4T(详见后附“设备规格表”)。2.编制依据2.1.施工设计图纸 B8604-42/I-安-1/(HGJ209-83);下载后可任意编辑2.2.《中低压化工设备施工及验收法律规范》（HGJ20-83）；2.3.《化工机器工程施工及验收法律规范》（HGJ203-83）；2.4.《化工工程建设起重施工法律规范》（HGJ207-83）。2.5.《化工工程建设起重施工法律规范》（HGJ201-83）。3.安装前的准备工作3.1.基础准备 土建交付的基础,应标有清楚的纵横向轴线、标高基准点，各预埋件、预留孔洞、地脚螺检孔的中心位置应标志清楚，且应提交中间交接证书；有标高、中心线及各部位尺寸的实际记录，其中主要尺寸允许偏差为下表所示： 单位（mm）序号偏 差 名 称允许偏差1基础座标位置（纵、横轴线）±22基础各不同平面的标高+0—-203基础上平面的不水平度 每米： 全长：5104预埋地脚螺栓的中心距±25预留地脚螺栓孔的中心位置±10基础复检合格后，对地脚螺栓两侧放置垫铁部位，打出深度约 10-20mm 凹窝，基础其余表面应打出麻面，深度约 10mm，每平方分米 3-5点。3.2.技术准备:要求甲方供全套有关的设备图纸资料,如平面图、基础图、装配图、系统图、本体工艺配管图及安装、使用说明书等。同时要求甲方提供有关产品质量合格证书等。最后将审批后方案进行技术交底，组织施工。3.3.主要的工具材料准备:3.3.1.施工用的量具准备:序号名称规 格单 位数量1水平仪0.01mm/m台22百分表只23钢板尺1m根24卷 尺20m把15塞 尺0.03-1.0mm*100把16直角尺250×165mm把1下载后可任意编辑3.3.2.主要配备工具准备:各种规格套筒扳手、呆扳手、活扳手各 1 套，砂轮机 2 台，手锤 2把。4.施工程序基础验收(支座制安) 检查 静设备找正找平 设备吊装 检查 检查设备验收 泵类设备初找平 设备一次灌浆 设备二次找正 检查 检查 静...
