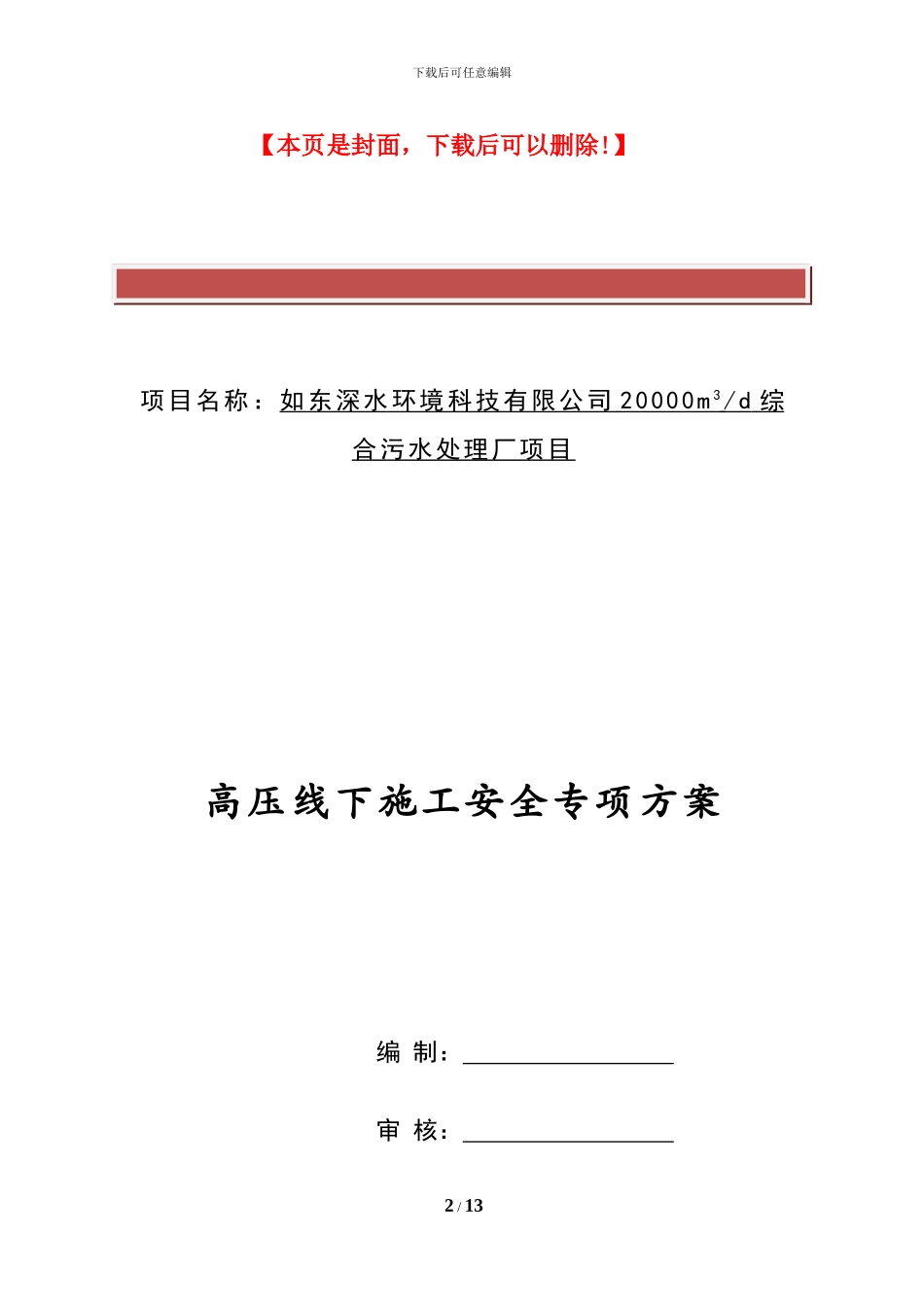

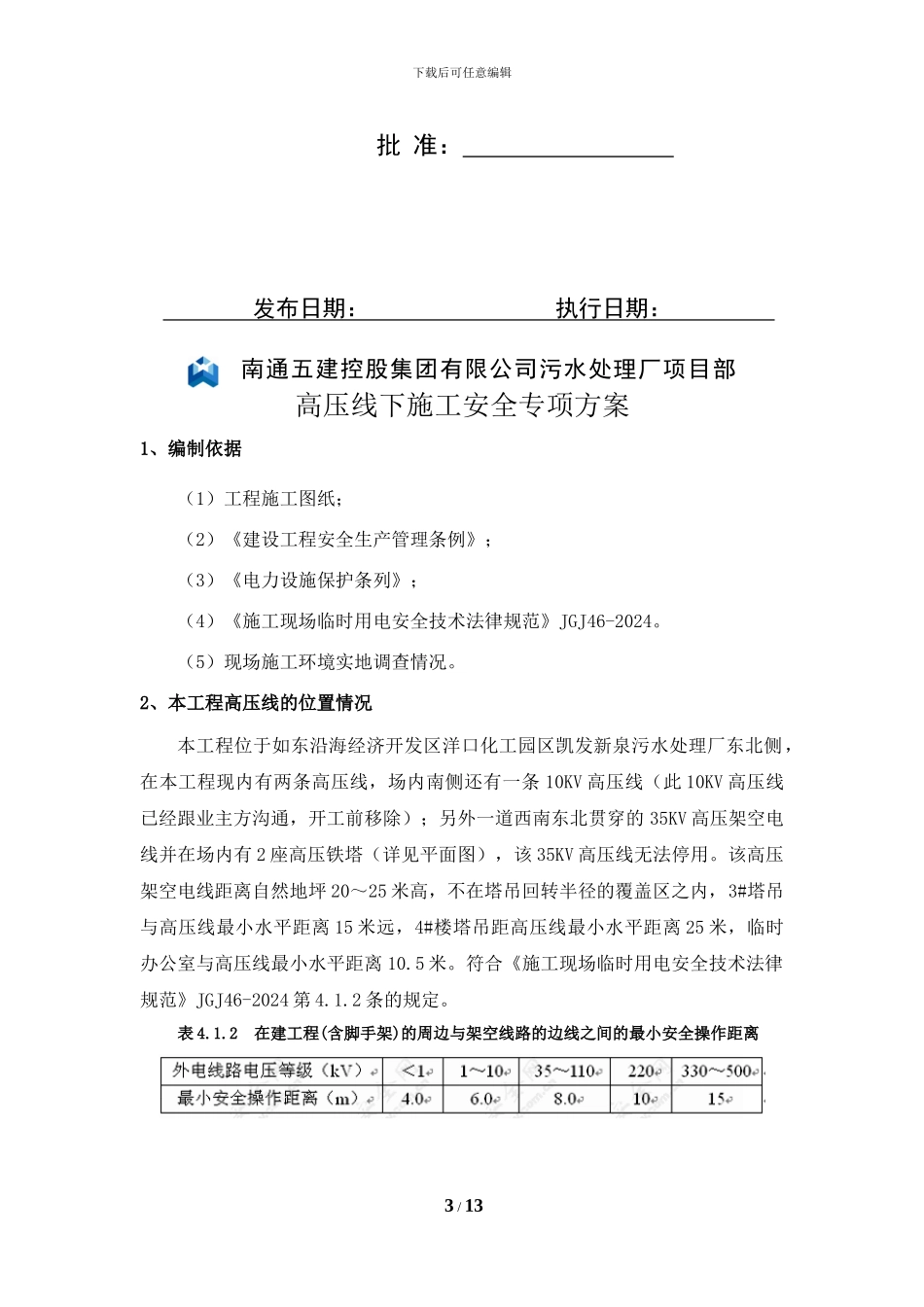

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】项目名称：如东深水环境科技有限公司 20000m 3 /d 综 合污水处理厂项目高压线下施工安全专项方案编 制： 审 核： 2 / 13下载后可任意编辑批 准： 发布日期： 执行日期： 南通五建控股集团有限公司污水处理厂项目部高压线下施工安全专项方案1、编制依据（1）工程施工图纸；（2）《建设工程安全生产管理条例》；（3）《电力设施保护条列》；（4）《施工现场临时用电安全技术法律规范》JGJ46-2024。（5）现场施工环境实地调查情况。2、本工程高压线的位置情况本工程位于如东沿海经济开发区洋口化工园区凯发新泉污水处理厂东北侧，在本工程现内有两条高压线，场内南侧还有一条 10KV 高压线（此 10KV 高压线已经跟业主方沟通，开工前移除）；另外一道西南东北贯穿的 35KV 高压架空电线并在场内有 2 座高压铁塔（详见平面图），该 35KV 高压线无法停用。该高压架空电线距离自然地坪 20～25 米高，不在塔吊回转半径的覆盖区之内，3#塔吊与高压线最小水平距离 15 米远，4#楼塔吊距高压线最小水平距离 25 米，临时办公室与高压线最小水平距离 10.5 米。符合《施工现场临时用电安全技术法律规范》JGJ46-2024 第 4.1.2 条的规定。 表 4.1.2 在建工程(含脚手架)的周边与架空线路的边线之间的最小安全操作距离 3 / 13下载后可任意编辑35KV 高压线穿越本工程的活性炭虑池（出地面高度 6.7 米），尾水排放池（出地面高度 2.8 米），两构筑物均无桩基础。3、高压线下施工主要机械及运输车辆高度挖掘机极限高度（铲斗升至极限高度 7.2m）。运土车（ 正常行驶时高度 4.2m,自卸时升至顶端高度 6m）。汽车吊：本工程高压线下材料运输实行人工搬运及汽车吊吊运的施工方式，需要限制汽车吊起吊高度，保证安全距离大于 6 米。 砼汽车泵：本工程高压线下砼浇筑采纳汽车泵施工，需要限制汽车泵起泵高度，保证安全距离垂直大于 4 米，水平大于 3.5。起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表 4.1.4 规定。表 4.1.4 起重机与架空线路边线的最小安全距离本工程高压线下施工安全重点在于汽车吊吊装及砼汽车泵浇筑，必须充分考虑机械和高压线的安全距离，确保人员、机械、高压线的安全；不能满...
