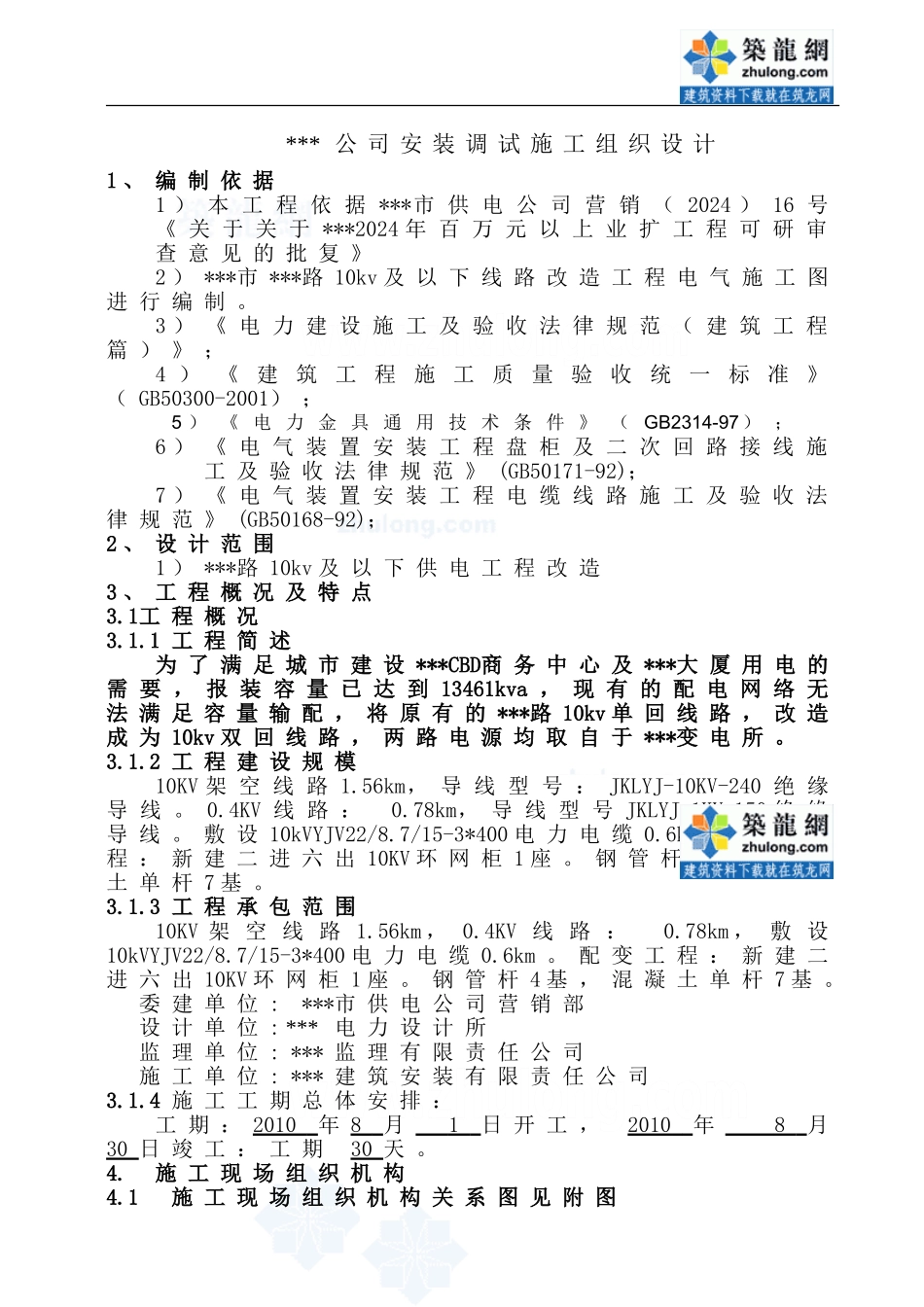

*** 公 司 安 装 调 试 施 工 组 织 设 计1 、 编 制 依 据1 ） 本 工 程 依 据 ***市 供 电 公 司 营 销 （ 2024 ） 16 号《 关 于 关 于 ***2024 年 百 万 元 以 上 业 扩 工 程 可 研 审查 意 见 的 批 复 》2 ） ***市 ***路 10kv 及 以 下 线 路 改 造 工 程 电 气 施 工 图进 行 编 制 。3 ） 《 电 力 建 设 施 工 及 验 收 法 律 规 范 （ 建 筑 工 程篇 ） 》 ；4 ）《建筑工程施工质量验收统一标准》（ GB50300-2001） ；5 ） 《 电 力 金 具 通 用 技 术 条 件 》 （ GB2314-97） ；6 ） 《 电 气 装 置 安 装 工 程 盘 柜 及 二 次 回 路 接 线 施工 及 验 收 法 律 规 范 》 (GB50171-92)；7 ） 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 法律 规 范 》 (GB50168-92)；2 、 设 计 范 围1 ） ***路 10kv 及 以 下 供 电 工 程 改 造3 、 工 程 概 况 及 特 点3.1工 程 概 况3.1.1 工 程 简 述为 了 满 足 城 市 建 设 ***CBD商 务 中 心 及 ***大 厦 用 电 的需 要 ， 报 装 容 量 已 达 到 13461kva ， 现 有 的 配 电 网 络 无法 满 足 容 量 输 配 ， 将 原 有 的 ***路 10kv 单 回 线 路 ， 改 造成 为 10kv 双 回 线 路 ， 两 路 电 源 均 取 自 于 ***变 电 所 。3.1.2 工 程 建 设 规 模10KV 架 空 线 路 1.56km， 导 线 型 号 ： JKLYJ-10KV-240 绝 缘导 线 。 0.4KV 线 路 ： 0.78km， 导 线 型 号 JKLYJ-1KV-150 绝 缘导 线 。 敷 设 10kVYJV22/8.7/15-3*400 电 力 电 缆 0.6km 。 配 变 工程 ： 新 建 二 进 六 出 10KV 环 网 柜 1 座 。 钢 管 杆 4 基 ， 混 凝土 单 杆 7 基 。3.1.3 工 程 承 包 范 围10KV 架 空 线 路 1.56km ， 0.4KV 线 路 ： 0.78km ， 敷 设10kVYJV22/8.7/15-3*400 电 力 电 缆 0.6km 。 配 变 工 程 ： 新 建 二进 六 出 10KV 环 网 柜 1 座 。 钢 管 杆 4 基 ， 混 凝 土 单 杆 7 基 。委 建 单 位 : ***市 供 电 公 司 营 ...
