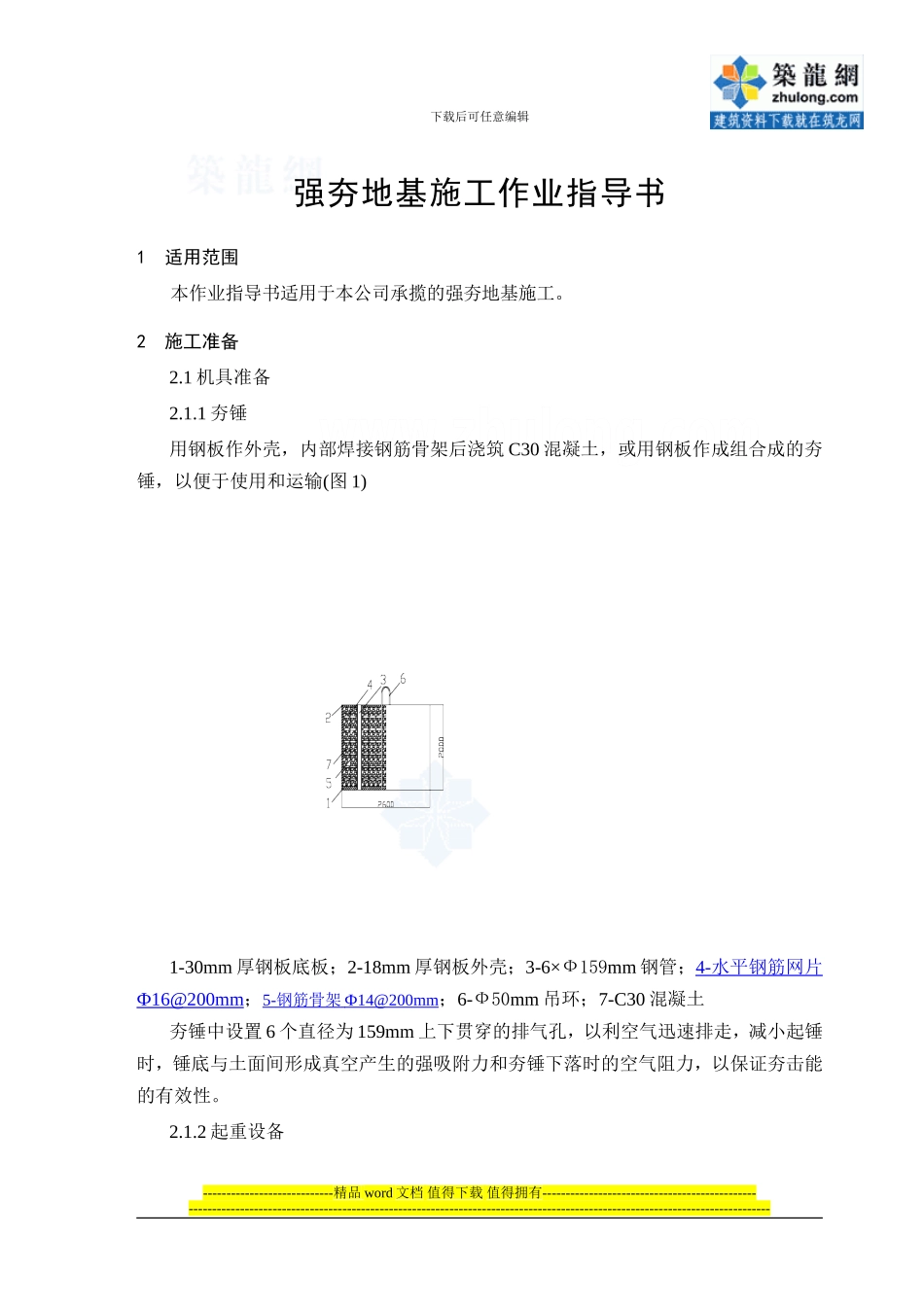

下载后可任意编辑强夯地基施工作业指导书1 适用范围本作业指导书适用于本公司承揽的强夯地基施工。2 施工准备2.1 机具准备2.1.1 夯锤用钢板作外壳,内部焊接钢筋骨架后浇筑 C30 混凝土,或用钢板作成组合成的夯锤,以便于使用和运输(图 1)1-30mm 厚钢板底板;2-18mm 厚钢板外壳;3-6×Ф159mm 钢管;4- 水平钢筋网片 Ф16@200mm;5- 钢筋骨架 Ф14@200mm ;6-Ф50mm 吊环;7-C30 混凝土 夯锤中设置 6 个直径为 159mm 上下贯穿的排气孔,以利空气迅速排走,减小起锤时,锤底与土面间形成真空产生的强吸附力和夯锤下落时的空气阻力,以保证夯击能的有效性。2.1.2 起重设备----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑作用重心低,稳定性好,行走方便的履带式起重机(带摩擦离合器)。2.1.3 脱钩装置脱钩器由吊环、耳板、销环、吊钩等组成,系由钢板焊接而成。拉绳一端固定在销炳上,另一端穿过转向滑轮,固定在悬臂杆底部横轴上,当夯锤起吊到要求高度,升钩拉绳随即拉开销炳,脱钩装置开启,夯锤便自动脱钩下落,同时可控制每次夯击落距一致,可自动复位,使用灵活方便,也较可靠安全。1-吊环;2-耳板;3-销吊轴辊;4-销柄;5-拉绳2.1.4 锚系设备当起重机起吊夯锤时,为防止夯锤突然脱钩使起重臂后倾和减少对臂杆的振动,应用 T1-100 型推土机一台设在起重机的前方作地锚,在起重机臂杆的顶部与推土机之间用两根钢丝绳连系锚定。钢丝绳与地面的夹角不大于 30º,推土机还可用于夯完后作表土推平、压实等附助工作。2.2 作业条件2.2.1 熟悉施工图纸,理解设计意图,掌握各项参数,现场实地考察,定位放线。2.2.2 制定施工方案和确定强夯参数。2.2.3 选择检验区作强夯试验。2.2.4 场地整平,修筑机械设备进出场道路,使有足够的净空高度、宽度、路面强度和转弯半径。填土区应清除表层腐植土、草根等,场地整平常,应在强夯范围内预留夯沉量需要的土厚。2.3 施工技术参数----------------------------精品 word 文档 值得下载 值得拥有------------------------------------------------------------------------------------------------------------------------------------------------...
