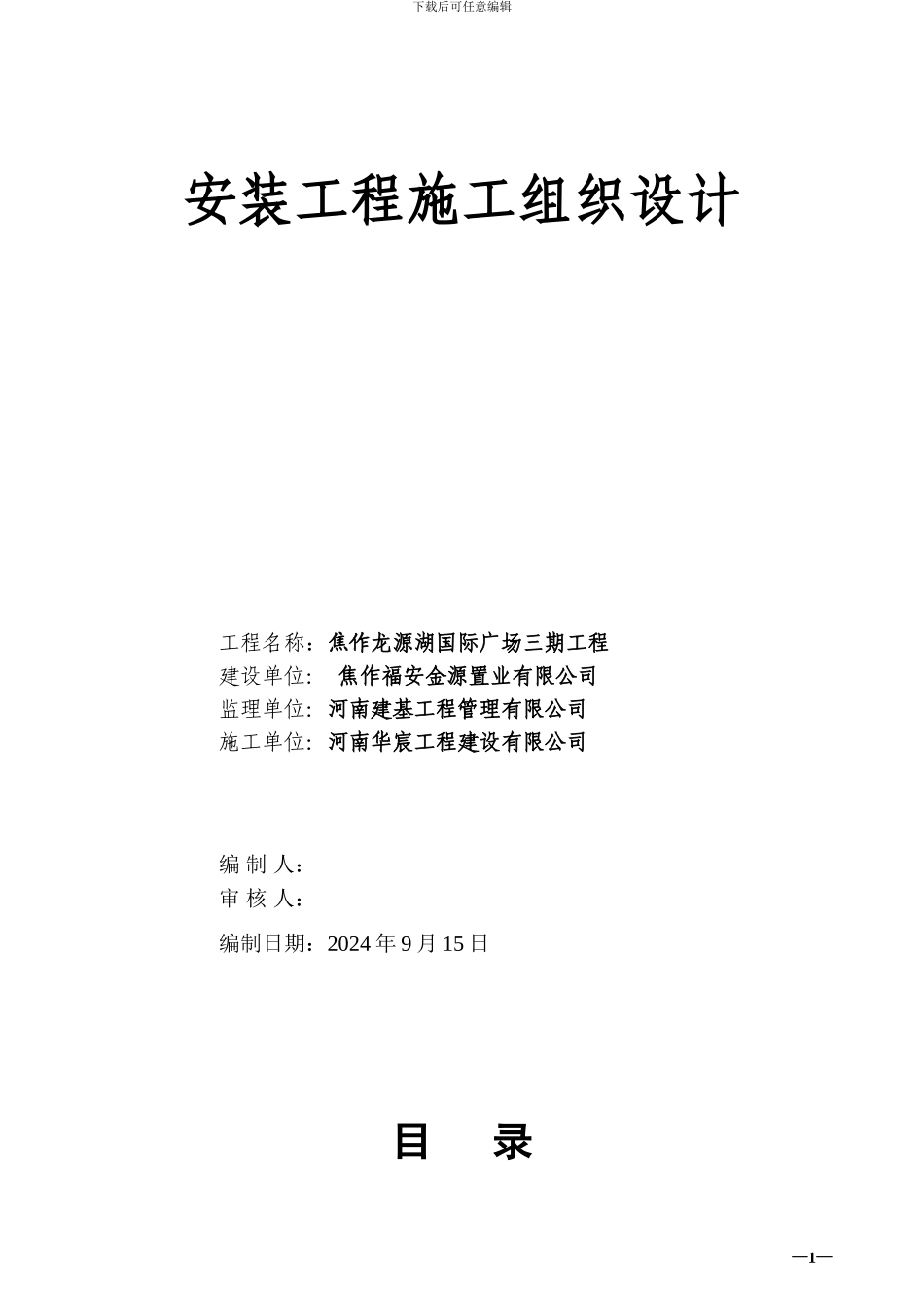

下载后可任意编辑安装工程施工组织设计工程名称：焦作龙源湖国际广场三期工程建设单位： 焦作福安金源置业有限公司监理单位：河南建基工程管理有限公司施工单位：河南华宸工程建设有限公司编 制 人：审 核 人：编制日期：2024 年 9 月 15 日目 录—1—下载后可任意编辑一、安装系统工程概况 03 页二、安装工程使用的法律规范、规程及标准图集 05 页三、各分部分项工程主要工艺流程 06 页四、保证各工艺流程工程质量的技术措施 25 页五、质量保证体系 27 页六、施工设备机具计划 28 页七、安装工程测试设备、工具一览表 29 页八、安全生产、文明施工措施 29 页—2—下载后可任意编辑一 、安装系统工程概况本工程为焦作龙源湖国际广场 46#住宅楼，建设单位为焦作福安金源置业有限公司；勘探单位为郑州岩土工程勘察设计院；设计单位为河南省城市规划设计讨论院；施工单位为河南华宸工程建设有限公司；建设地点位于焦作市龙源湖公园东侧，东邻山阳路，西邻长恩路。46#住宅楼建筑、结构设计相同。本项目为多层住宅楼，建筑层数：地上 6 层，地下 1 层，建筑物长88.230m,宽 34.770m, 室内外高差为 1.200m，主屋面标高：17.920m，建筑总高度 19.12m。建筑规模为 4 个单元 48 户(单栋）。单栋总建筑面积为 7982.40m2 （含 1/2 阳台）,其中地下室建筑面积为 1480.14m ,住宅建筑面积为 6066.34m2 ，阳台建筑全面积为 871.84m2 ，建筑基底占地面积为 1363.36m ；地下一层为戊类储藏室，地上一～六层为住宅；每个单元均设有一部电梯。 给水排水部分本工程的给水排水部分由生活给水系统、排水系统组成。小区用水由市政管网供给，管网压力 0.3Mpa。小区住宅采纳一户一表，水表统一设与室外水表井。尺寸单位：标高为米，其他为毫米。管道标高：排水管道指管内底，给水管道指管中心。管道材料：（1）给水管采纳无规共聚聚丙乙烯 PP-R 管，管材尺寸的管系列选用 S4，热熔连接。（2）排水立管采纳内螺旋 PVC-U 塑料管，粘结。排水横管采纳普通 PVC-U 塑料管。图中给水管所标管径为公称直径，与管外径的对应如下。给水管 排水管管 件 、 洁 具 、阀门选用：1、生 活 系 统阀门承压1.0Mpa。2、水龙头选用陶瓷片密封水嘴。3、给水系统分户水表口径 DN20㎜。4、洗衣机预留专用水龙头和专用排水地漏，水龙头安装高度为 1.2 米。5、卫生洁具应采纳节水型卫生洁具。排水横干管坡度，除注明外均采...
