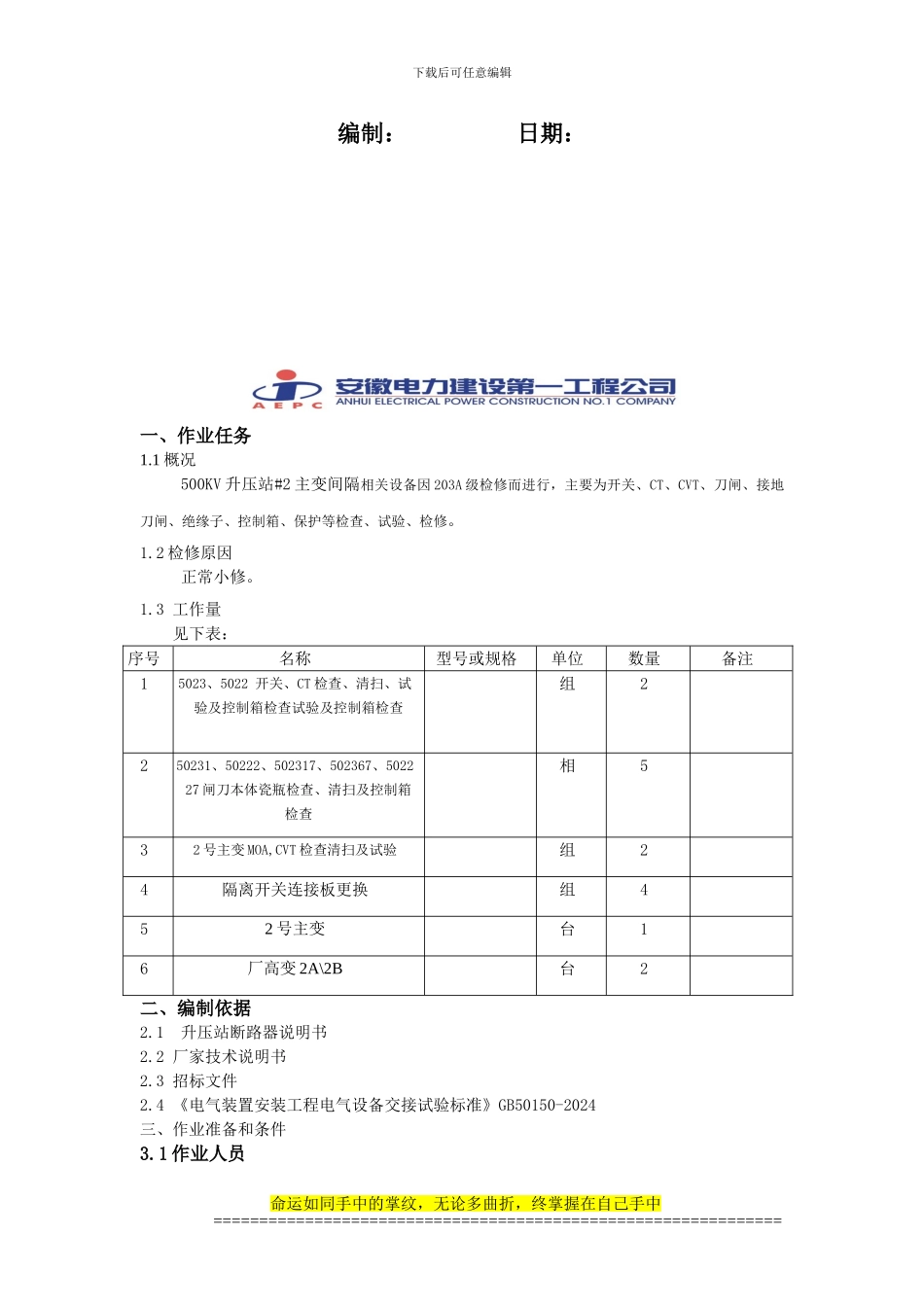

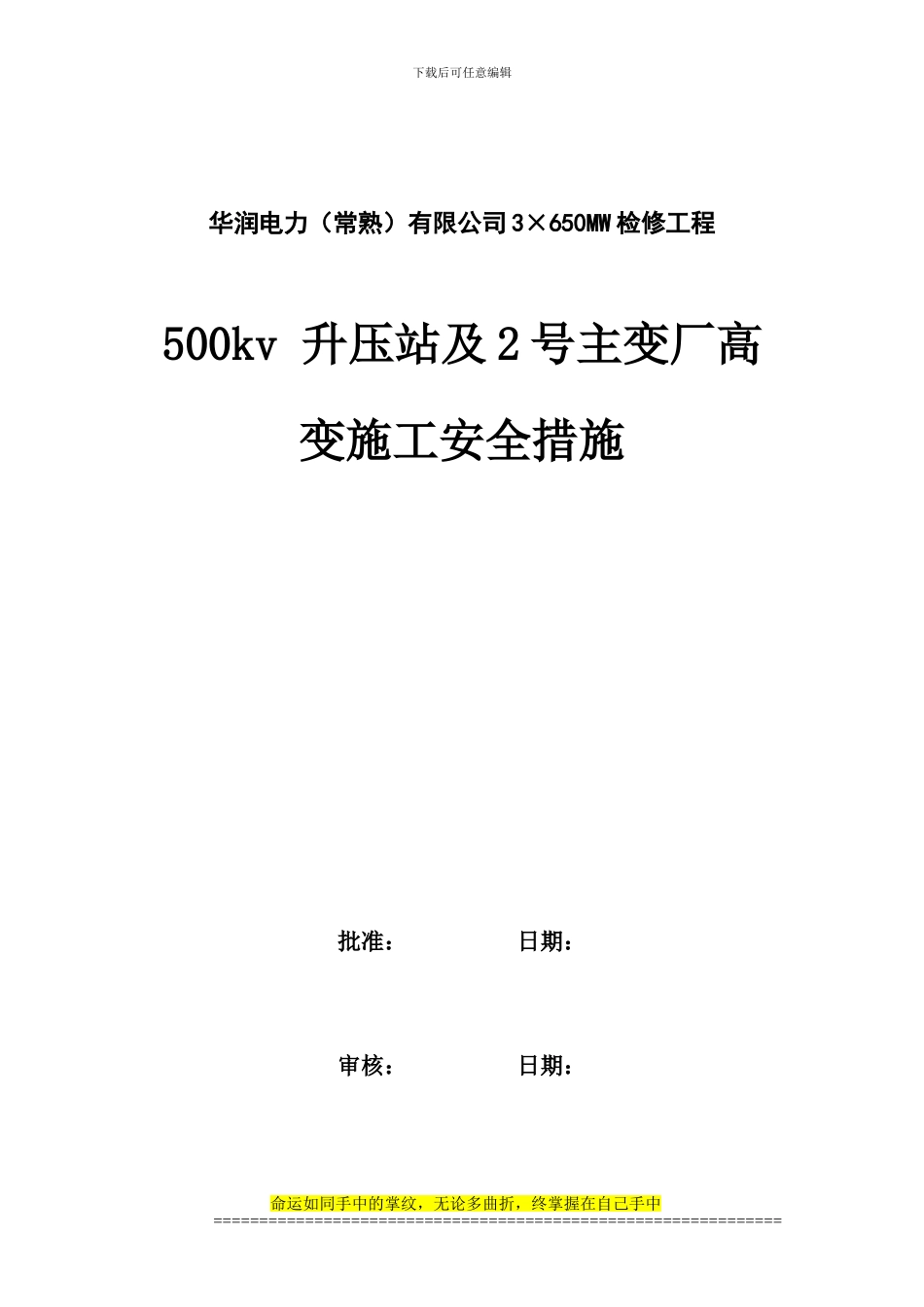

下载后可任意编辑华润电力（常熟）有限公司 3×650MW 检修工程500kv 升压站及 2 号主变厂高变施工安全措施批准：日期： 审核：日期： 命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑编制：日期： 一、作业任务1.1 概况500KV 升压站#2 主变间隔相关设备因 203A 级检修而进行，主要为开关、CT、CVT、刀闸、接地刀闸、绝缘子、控制箱、保护等检查、试验、检修。1.2 检修原因正常小修。1.3 工作量见下表：序号名称型号或规格单位数量备注15023、5022 开关、CT 检查、清扫、试验及控制箱检查试验及控制箱检查组2250231、50222、502317、502367、502227 闸刀本体瓷瓶检查、清扫及控制箱检查相532 号主变 MOA,CVT 检查清扫及试验组24隔离开关连接板更换组452 号主变台16厂高变 2A\2B台2二、编制依据2.1 升压站断路器说明书2.2 厂家技术说明书2.3 招标文件2.4 《电气装置安装工程电气设备交接试验标准》GB50150-2024三、作业准备和条件3.1 作业人员命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑技术员 1 人安全员 1 人质检员 1 人厂用电安装工 6 人试验人员 4 人架子工 8 人3.2 技术准备3.2.1 施工前图纸应经过华润常熟电厂工程部专工审核。3.2.2 所需用材料、设备均应到现场，且应经验收合格。3.2.3 熟悉设备安装现场、接受作业指导书的技术交底。3.2.4 与常熟华润电厂工程部充分沟通，在其指导及见证下施工。3.3 材料准备3.3.1 竹制脚手架 1 间隔3.3.2 起吊尼龙带 1 套3.3.3 浪风拉绳 若干3.4 工具准备序号设备或工器具名称规格或型号单位数量备注1.套筒扳手48 件套12.梅花扳手19 件套13.呆扳手8-32套14.活动扳手5.电源线（拖线盘）只16.兆欧表2500V只17.尖嘴钳把48.斜口钳把49.螺丝刀平口把410.螺丝刀梅花把411.试验线只若干12.记号笔支 1 13.绝缘垫根114.剥线钳把415.电吹风（卡式喷灯）把216.高压开关测试仪EST-5D台117.便携式波型记录仪DF1024D-4台118.交直流数显高压表SGB-50A台119.直流高压发生器ZGF-300/5台1命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑20.全自动介损测试仪AI-6000D台121.绝缘电阻测试仪MS5202台122...
