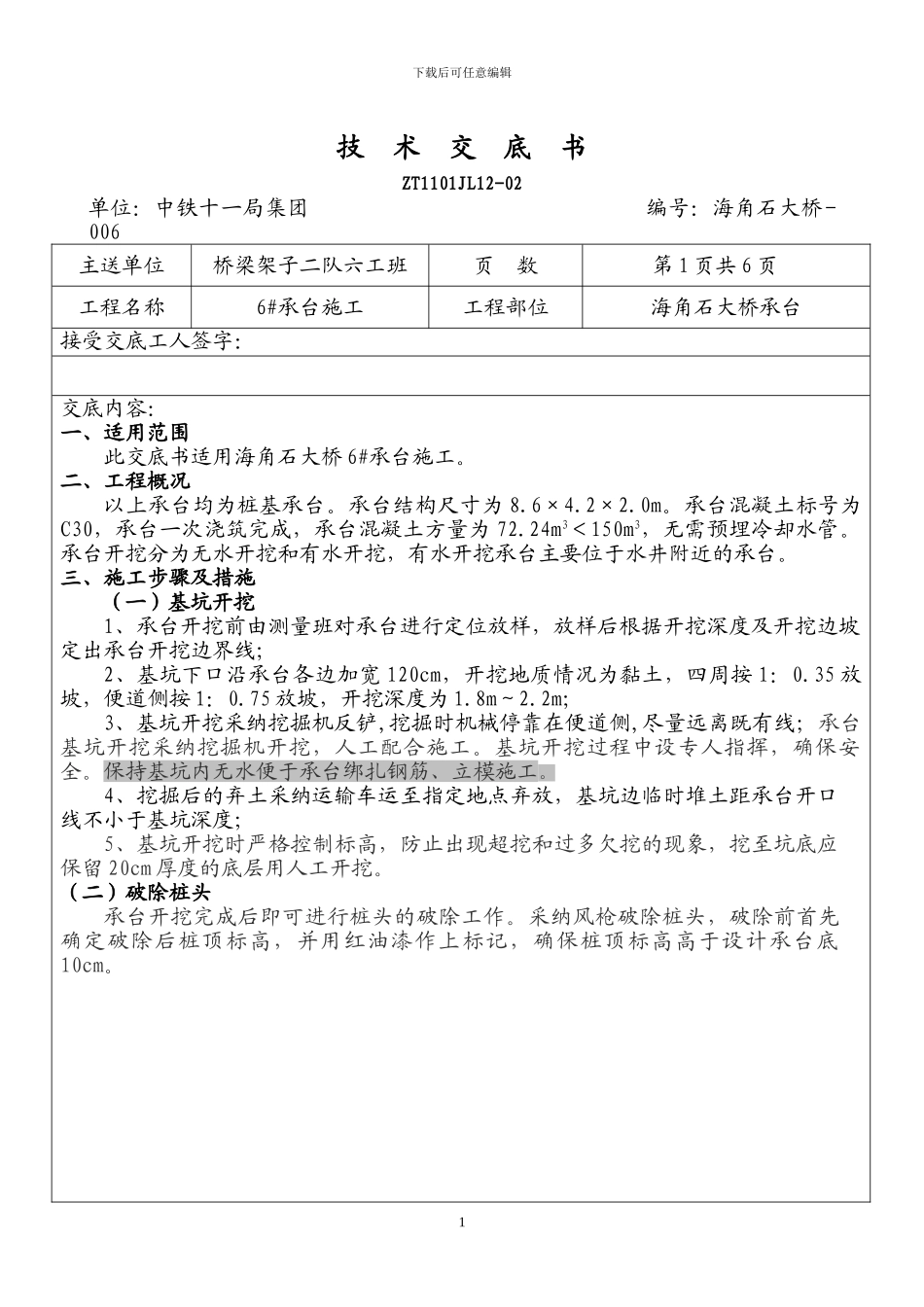

下载后可任意编辑技 术 交 底 书ZT1101JL12-02单位：中铁十一局集团 编号：海角石大桥-006主送单位桥梁架子二队六工班页 数第 1 页共 6 页工程名称6#承台施工工程部位海角石大桥承台接受交底工人签字：交底内容： 一、适用范围 此交底书适用海角石大桥 6#承台施工。二、工程概况以上承台均为桩基承台。承台结构尺寸为 8.6×4.2×2.0m。承台混凝土标号为C30，承台一次浇筑完成，承台混凝土方量为 72.24m3＜150m3，无需预埋冷却水管。承台开挖分为无水开挖和有水开挖，有水开挖承台主要位于水井附近的承台。三、施工步骤及措施（一）基坑开挖1、承台开挖前由测量班对承台进行定位放样，放样后根据开挖深度及开挖边坡定出承台开挖边界线；2、基坑下口沿承台各边加宽 120cm，开挖地质情况为黏土，四周按 1：0.35 放坡，便道侧按 1：0.75 放坡，开挖深度为 1.8m～2.2m；3、基坑开挖采纳挖掘机反铲,挖掘时机械停靠在便道侧,尽量远离既有线；承台基坑开挖采纳挖掘机开挖，人工配合施工。基坑开挖过程中设专人指挥，确保安全。保持基坑内无水便于承台绑扎钢筋、立模施工。4、挖掘后的弃土采纳运输车运至指定地点弃放，基坑边临时堆土距承台开口线不小于基坑深度；5、基坑开挖时严格控制标高，防止出现超挖和过多欠挖的现象，挖至坑底应保留 20cm 厚度的底层用人工开挖。（二）破除桩头承台开挖完成后即可进行桩头的破除工作。采纳风枪破除桩头，破除前首先确定破除后桩顶标高，并用红油漆作上标记，确保桩顶标高高于设计承台底10cm。1下载后可任意编辑技 术 交 底 书ZT1101JL12-02单位：中铁十一局集团 编号：海角石大桥-006主送单位桥梁架子二队页 数第 2 页共 6 页工程名称6#承台施工工程部位海角石大桥承台交底内容： （三）承台底垫层施工桩头破除完成后对承台底进行清理，清理后的基底标高低于承台低设计标高10cm，垫层采纳 C20 混凝土（或 M10 砂浆），垫层顶标高即为承台底标高。（四）桩基检测在破除完的桩头上用打磨机在桩头上磨出四个直径不小于 10cm 的平面，四个平面除一个位于桩中心外，其余三个均匀分布在桩的周围。随后即可进行桩基的第三方检测，检测过程中现场施工人员必须积极配合检测人员工作。桩基检测合格后方可进入下道工序。（五）钢筋加工 1、所有钢筋必须经试验室检测合格后方可使用；2 2、钢筋型号及各部尺寸严格按后附钢筋大样图进行加工；3、钢筋的焊接一律采纳双面焊，焊缝长度不...
