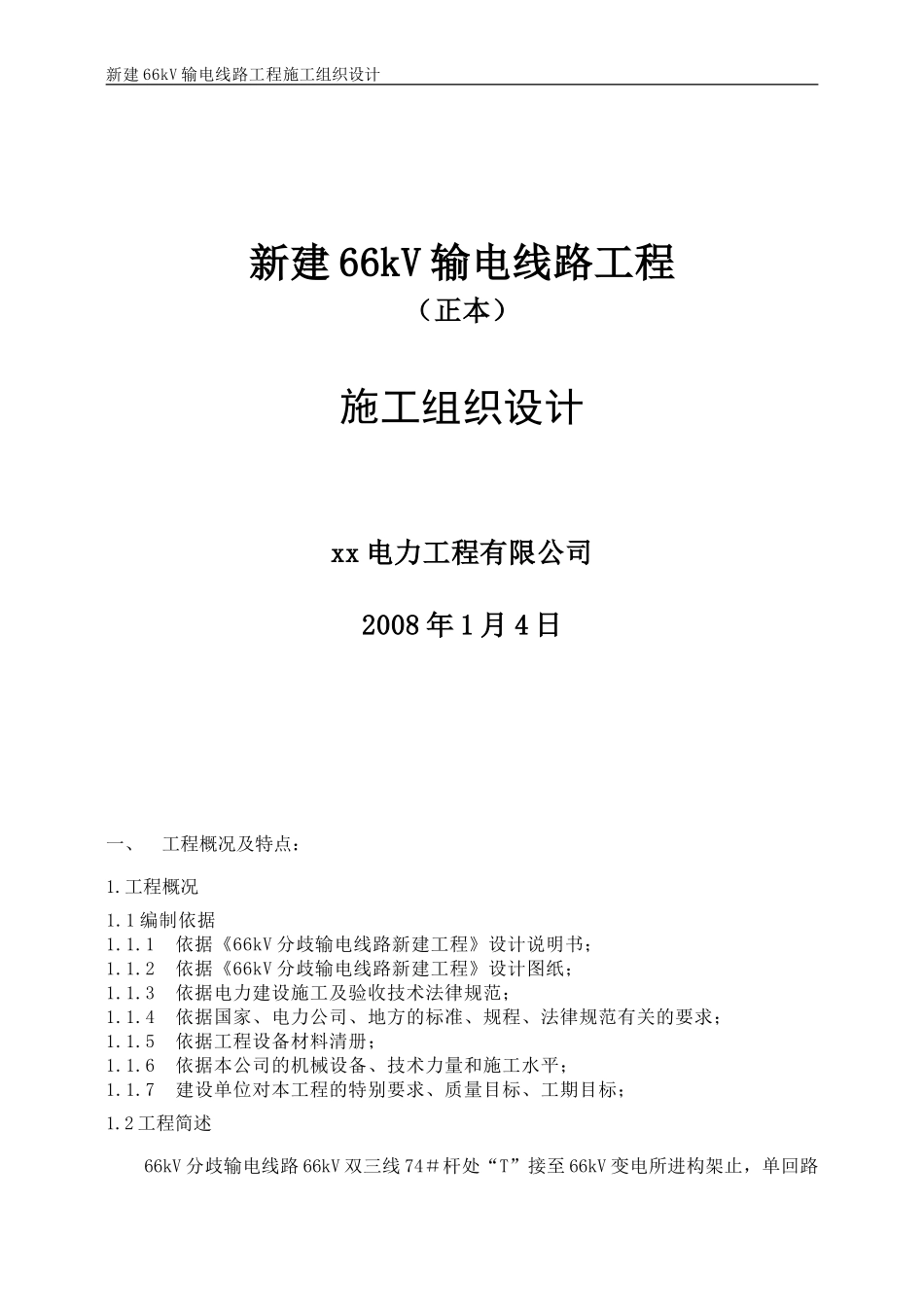

新建 66kV 输电线路工程施工组织设计新建 66kV 输电线路工程（正本）施工组织设计xx 电力工程有限公司2008 年 1 月 4 日一、工程概况及特点：1.工程概况1.1 编制依据1.1.1 依据《66kV 分歧输电线路新建工程》设计说明书；1.1.2 依据《66kV 分歧输电线路新建工程》设计图纸；1.1.3 依据电力建设施工及验收技术法律规范；1.1.4 依据国家、电力公司、地方的标准、规程、法律规范有关的要求；1.1.5 依据工程设备材料清册；1.1.6 依据本公司的机械设备、技术力量和施工水平；1.1.7 建设单位对本工程的特别要求、质量目标、工期目标；1.2 工程简述 66kV 分歧输电线路 66kV 双三线 74＃杆处“T”接至 66kV 变电所进构架止，单回路下载后可任意编辑输电线路亘长 2.8 公里，导线采纳 LGJ-70/10 钢芯铝绞线，设计安全系数 K=2.5；全线架设一根 GJ-35 镀锌钢绞线进行防雷保护，设计安全系数 K=4.0；导线和避雷线采纳防震锤防震；杆塔逐基接地；全线无换位。1.3 工程规模及参数1.3.1 电压等级：66kV 输电线路；1.3.2 线路亘长：单回亘长 2.8 公里；1.3.3 杆塔结构：新建杆塔 19 基，全部为水泥杆；1.3.4 杆塔基础：铁塔采纳现场浇注式钢筋混凝土基础，混凝土总量 526 立方米；1.3.5 导线型号：采纳钢芯铝绞线 LGJ-70/10；1.3.6 地线型号：采纳 GJ-35；1.3.7 绝缘型号：（1）耐张绝缘子串组合采纳 FXBW4-66/100； （2）悬垂绝缘子串组合采纳 FXBW4-66/100；1.3.8 接地型式：全线杆塔逐基接地，不需要采纳降阻措施，按现场实际测量增补；1.4 沿线交通及交叉跨越情况1.4.1 线路经过地带、地势平缓，高差变化不大，田间路和乡间路交错纵横，交通便利，利于秋、冬季施工，施工时需沿线推一条临时施工便道，以便于杆塔组立。1.4.2 线路经过地带无主要交叉跨越。交叉物名称铁路公路电力线通讯线次数00001.5 工程承包性质包工不包料、不包设备采购二、现场施工组织机构2.1 现场施工组织管理---------------------------- 精 品 word 文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.1.1 施工组织机构施工现场设立工程指挥部，在现场对本茖的实施过程进行组织、管理和协调，指挥部人员由公司各职能部门选派...
