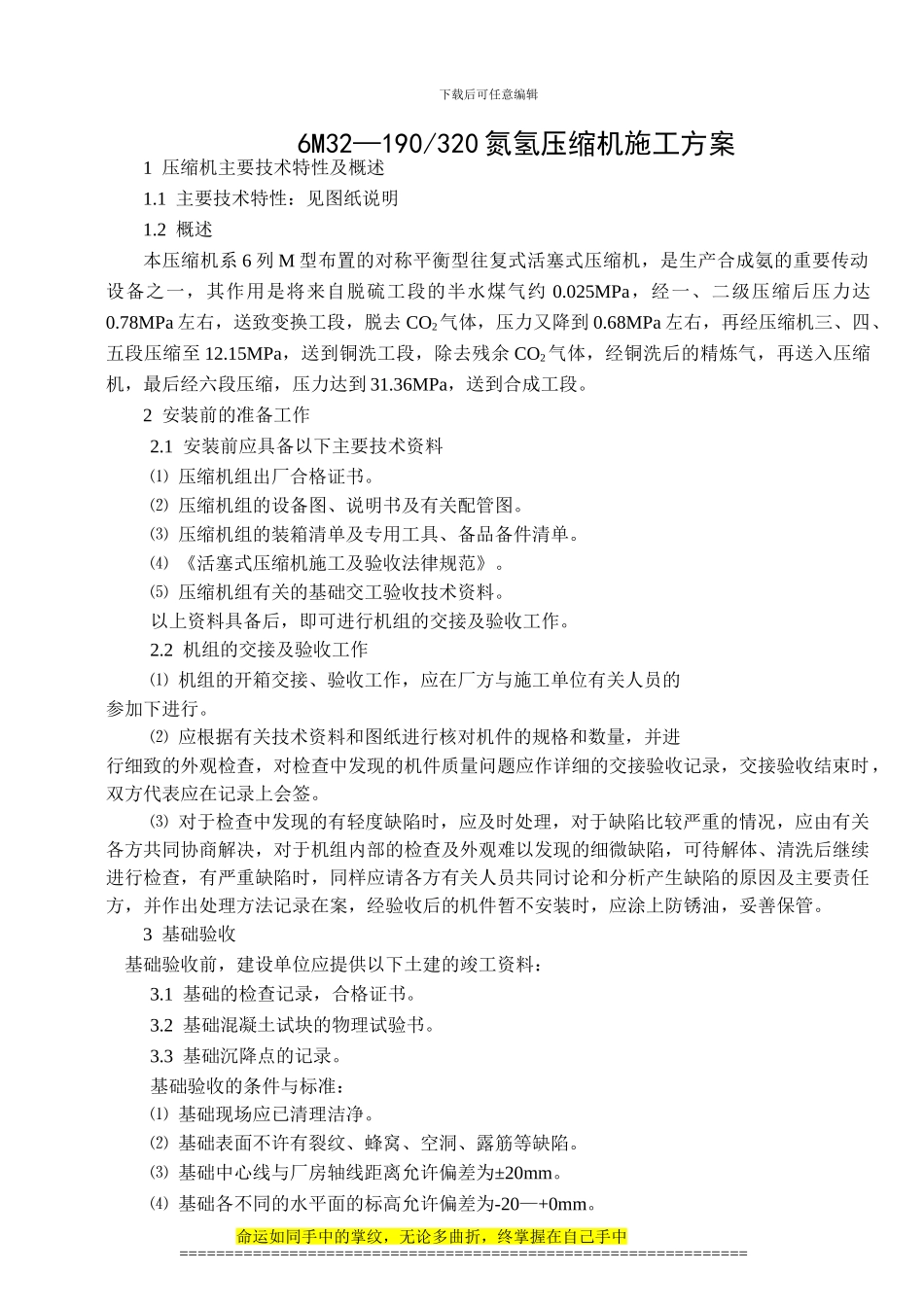

6M压缩机施工方案_第1页
1/11
6M压缩机施工方案_第2页
2/11
6M压缩机施工方案_第3页
3/11
下载后可任意编辑6M32—190/320 氮氢压缩机施工方案1 压缩机主要技术特性及概述1.1 主要技术特性:见图纸说明1.2 概述本压缩机系 6 列 M 型布置的对称平衡型往复式活塞式压缩机,是生产合成氨的重要传动设备之一,其作用是将来自脱硫工段的半水煤气约 0.025MPa,经一、二级压缩后压力达0.78MPa 左右,送致变换工段,脱去 CO2气体,压力又降到 0.68MPa 左右,再经压缩机三、四、五段压缩至 12.15MPa,送到铜洗工段,除去残余 CO2气体,经铜洗后的精炼气,再送入压缩机,最后经六段压缩,压力达到 31.36MPa,送到合成工段。2 安装前的准备工作2.1 安装前应具备以下主要技术资料⑴ 压缩机组出厂合格证书。⑵ 压缩机组的设备图、说明书及有关配管图。⑶ 压缩机组的装箱清单及专用工具、备品备件清单。⑷ 《活塞式压缩机施工及验收法律规范》。⑸ 压缩机组有关的基础交工验收技术资料。以上资料具备后,即可进行机组的交接及验收工作。2.2 机组的交接及验收工作⑴ 机组的开箱交接、验收工作,应在厂方与施工单位有关人员的参加下进行。⑵ 应根据有关技术资料和图纸进行核对机件的规格和数量,并进行细致的外观检查,对检查中发现的机件质量问题应作详细的交接验收记录,交接验收结束时,双方代表应在记录上会签。⑶ 对于检查中发现的有轻度缺陷时,应及时处理,对于缺陷比较严重的情况,应由有关各方共同协商解决,对于机组内部的检查及外观难以发现的细微缺陷,可待解体、清洗后继续进行检查,有严重缺陷时,同样应请各方有关人员共同讨论和分析产生缺陷的原因及主要责任方,并作出处理方法记录在案,经验收后的机件暂不安装时,应涂上防锈油,妥善保管。3 基础验收 基础验收前,建设单位应提供以下土建的竣工资料:3.1 基础的检查记录,合格证书。3.2 基础混凝土试块的物理试验书。3.3 基础沉降点的记录。基础验收的条件与标准:⑴ 基础现场应已清理洁净。⑵ 基础表面不许有裂纹、蜂窝、空洞、露筋等缺陷。⑶ 基础中心线与厂房轴线距离允许偏差为±20mm。⑷ 基础各不同的水平面的标高允许偏差为-20—+0mm。命运如同手中的掌纹,无论多曲折,终掌握在自己手中==============================================================下载后可任意编辑⑸ 基础上平面的不水平度允许偏差为 5mm/m,全长不大于 10mm。⑹ 基础上平面外形尺寸允许偏差为±20mm。⑼ 地脚螺栓孔中心允许偏差±10mm。⑽ 地脚螺栓孔的垂直度总...
