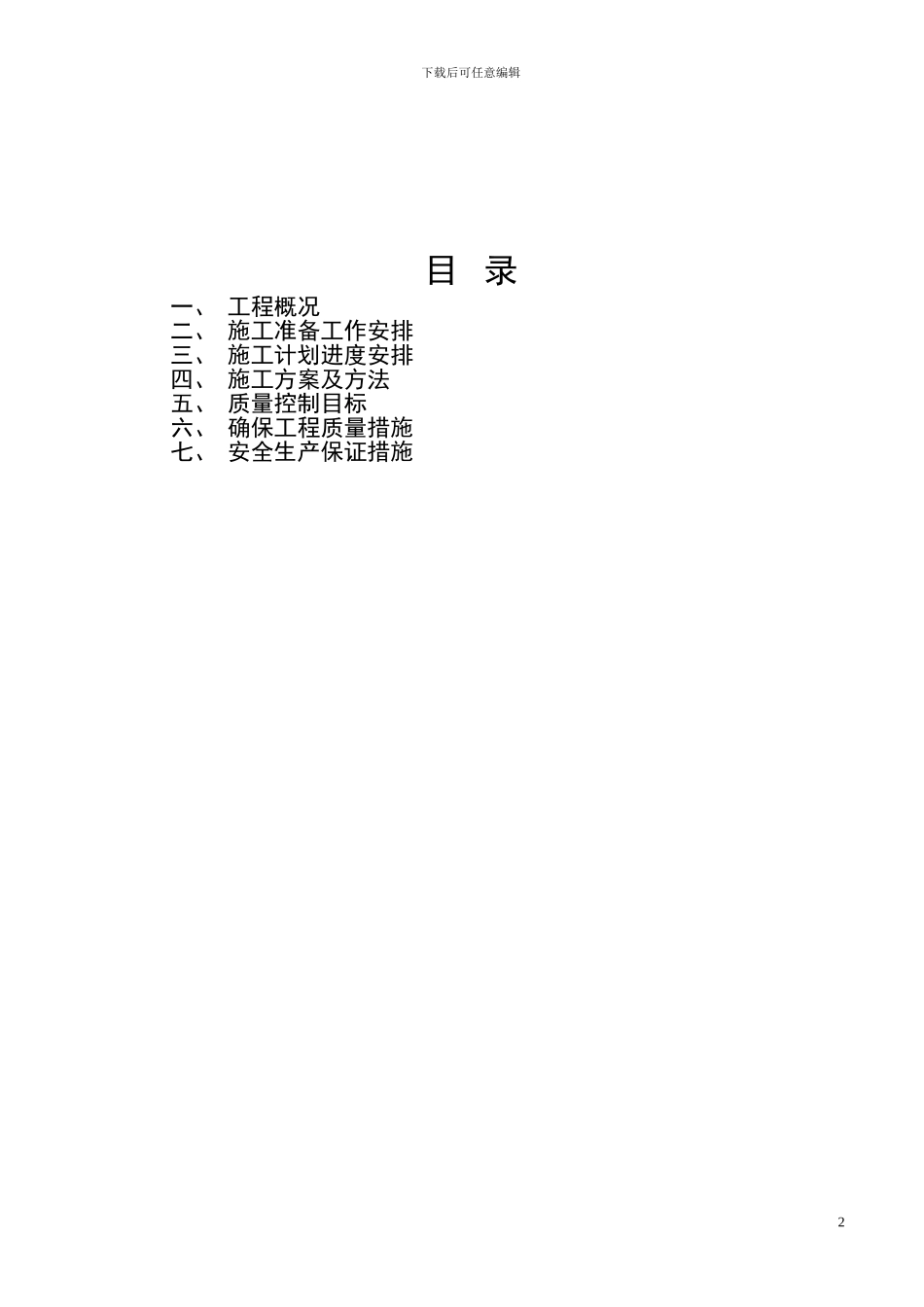

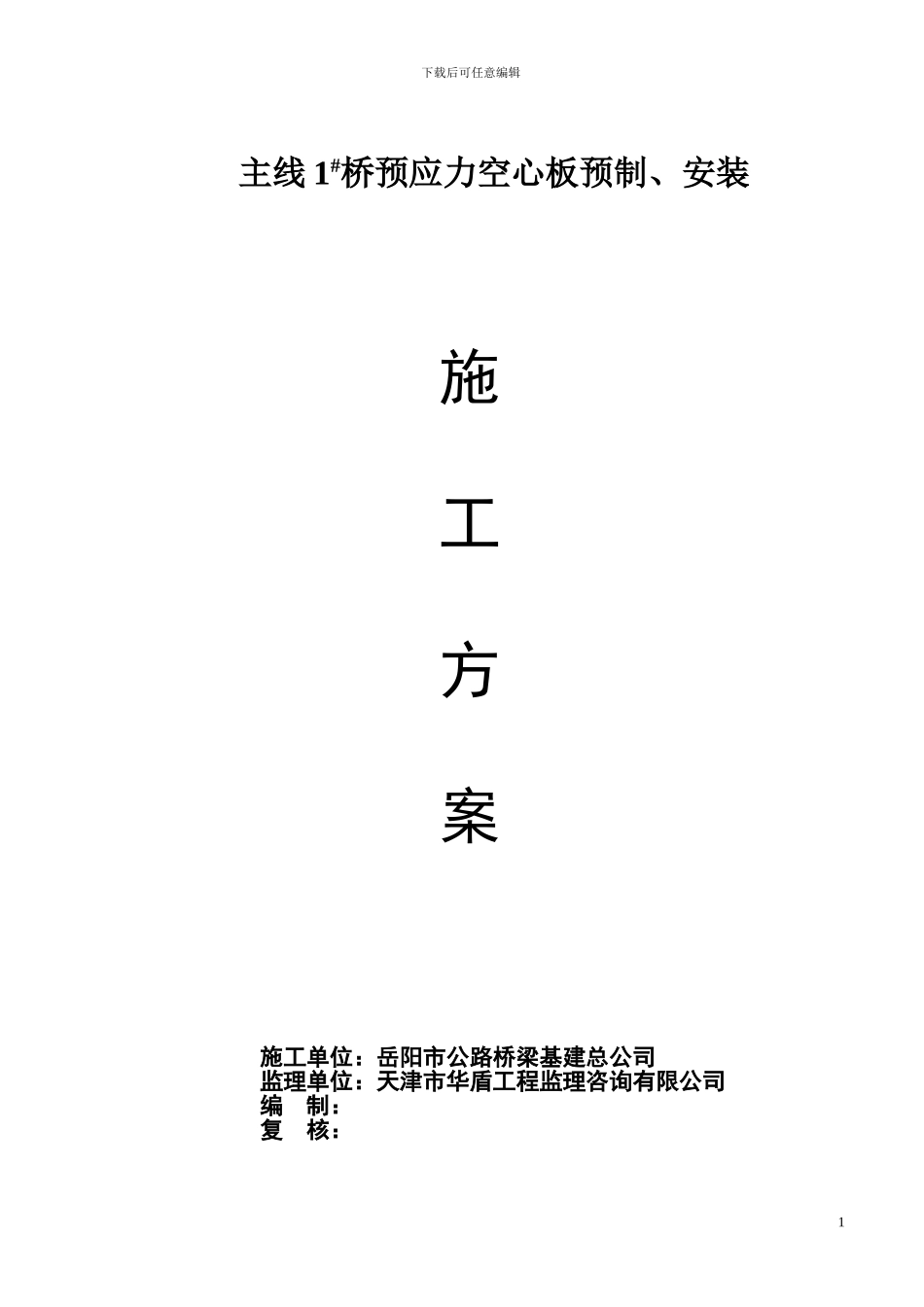

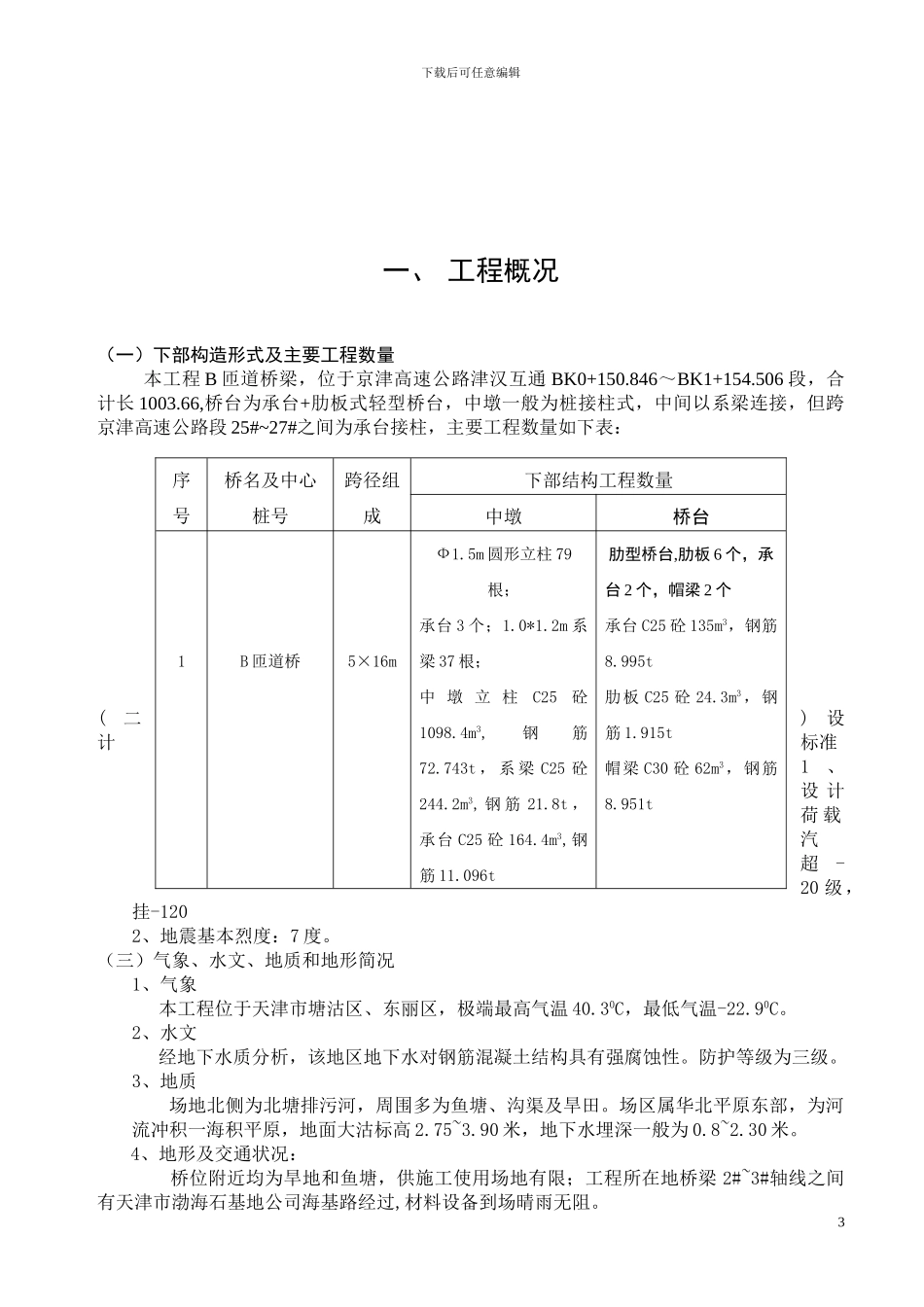

下载后可任意编辑主线 1#桥预应力空心板预制、安装施 工 方 案施工单位：岳阳市公路桥梁基建总公司监理单位：天津市华盾工程监理咨询有限公司编 制：复 核：1下载后可任意编辑目 录一、 工程概况二、 施工准备工作安排三、 施工计划进度安排四、 施工方案及方法五、 质量控制目标六、 确保工程质量措施七、 安全生产保证措施2下载后可任意编辑一、 工程概况（一）下部构造形式及主要工程数量本工程 B 匝道桥梁，位于京津高速公路津汉互通 BK0+150.846～BK1+154.506 段，合计长 1003.66,桥台为承台+肋板式轻型桥台，中墩一般为桩接柱式，中间以系梁连接，但跨京津高速公路段 25#~27#之间为承台接柱，主要工程数量如下表：(二)设计标准1、设 计荷 载汽超-20 级，挂-1202、地震基本烈度：7 度。（三）气象、水文、地质和地形简况1、气象 本工程位于天津市塘沽区、东丽区，极端最高气温 40.30C，最低气温-22.90C。2、水文经地下水质分析，该地区地下水对钢筋混凝土结构具有强腐蚀性。防护等级为三级。3、地质场地北侧为北塘排污河，周围多为鱼塘、沟渠及旱田。场区属华北平原东部，为河流冲积一海积平原，地面大沽标高 2.75~3.90 米，地下水埋深一般为 0.8~2.30 米。 4、地形及交通状况： 桥位附近均为旱地和鱼塘，供施工使用场地有限；工程所在地桥梁 2#~3#轴线之间有天津市渤海石基地公司海基路经过,材料设备到场晴雨无阻。序号桥名及中心桩号跨径组成下部结构工程数量中墩桥台1B 匝道桥5×16mФ1.5m 圆形立柱 79根；承台 3 个；1.0*1.2m 系梁 37 根；中 墩 立 柱C25砼1098.4m3,钢筋72.743t ， 系 梁 C25 砼244.2m3, 钢 筋 21.8t ，承台 C25 砼 164.4m3,钢筋 11.096t肋型桥台,肋板 6 个，承台 2 个，帽梁 2 个承台 C25 砼 135m3，钢筋8.995t肋板 C25 砼 24.3m3，钢筋 1.915t帽梁 C30 砼 62m3，钢筋8.951t3下载后可任意编辑二、施工准备工作安排（一）、生产与生活临建设施：1、计划进场民工 35 人，进行宿舍、库房临时工棚地搭建。2、桥梁队就地驻扎在施工现场旁民房居住，附近水电均以接入,生活条件比较方便.（二）、进场道路中桥桥位有天津市渤海石油基地开发公司海基路经过,可作为施工时材料的进场便道,我们已经跟天津市渤海石油基地开发公司勃隆分公司签定了道路使用协议。（三）、场地平整 为保证正常施工，在进行下部构造施工前先进行场地平整，并在 13#~15 ...
