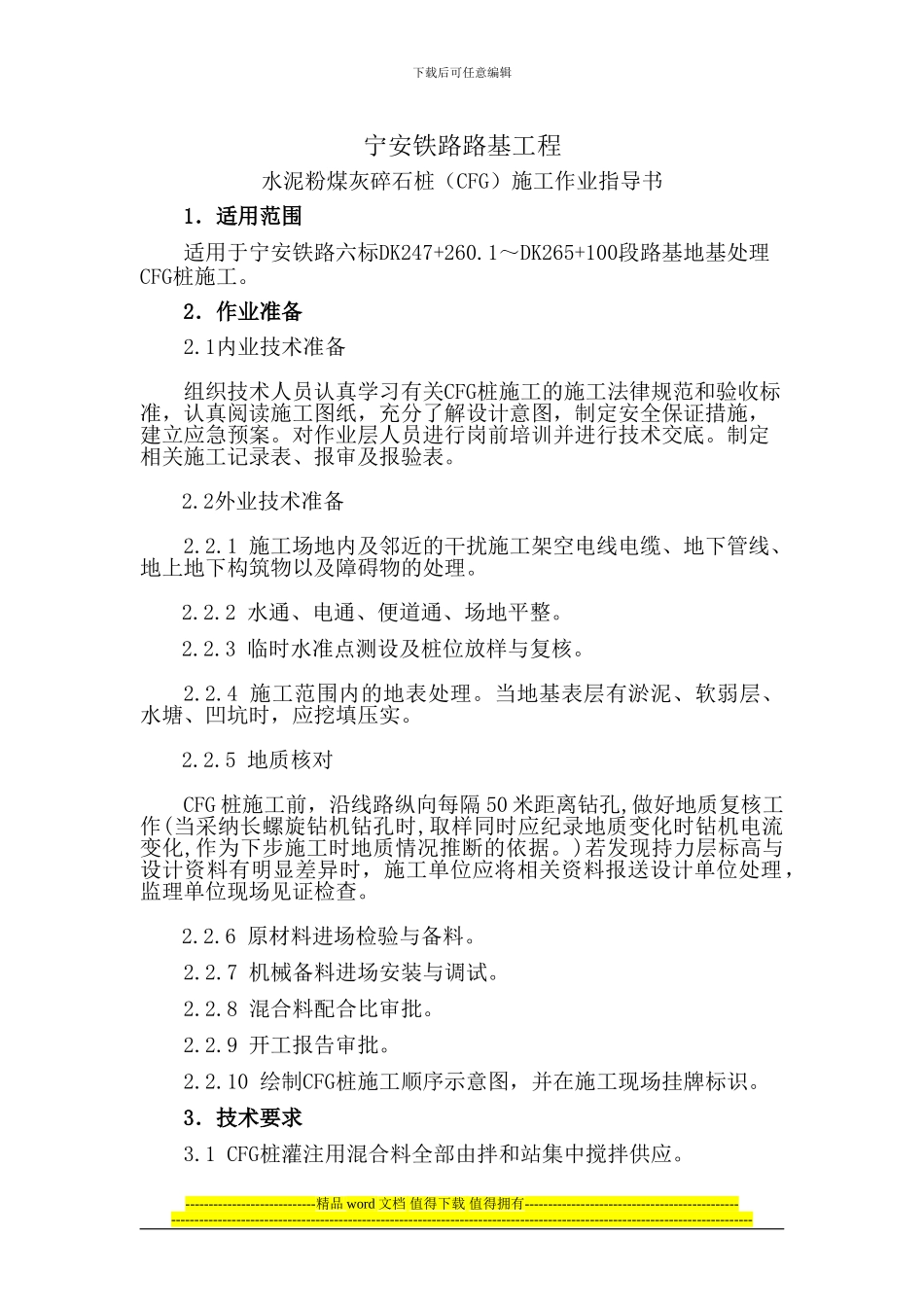

下载后可任意编辑宁安铁路路基工程水泥粉煤灰碎石桩（CFG）施工作业指导书1．适用范围适用于宁安铁路六标DK247+260.1～DK265+100段路基地基处理CFG桩施工。2．作业准备 2.1内业技术准备 组织技术人员认真学习有关CFG桩施工的施工法律规范和验收标准，认真阅读施工图纸，充分了解设计意图，制定安全保证措施，建立应急预案。对作业层人员进行岗前培训并进行技术交底。制定相关施工记录表、报审及报验表。2.2外业技术准备2.2.1 施工场地内及邻近的干扰施工架空电线电缆、地下管线、地上地下构筑物以及障碍物的处理。2.2.2 水通、电通、便道通、场地平整。2.2.3 临时水准点测设及桩位放样与复核。2.2.4 施工范围内的地表处理。当地基表层有淤泥、软弱层、水塘、凹坑时，应挖填压实。2.2.5 地质核对CFG 桩施工前，沿线路纵向每隔 50 米距离钻孔,做好地质复核工作(当采纳长螺旋钻机钻孔时,取样同时应纪录地质变化时钻机电流变化,作为下步施工时地质情况推断的依据。)若发现持力层标高与设计资料有明显差异时，施工单位应将相关资料报送设计单位处理，监理单位现场见证检查。2.2.6 原材料进场检验与备料。2.2.7 机械备料进场安装与调试。2.2.8 混合料配合比审批。2.2.9 开工报告审批。2.2.10 绘制CFG桩施工顺序示意图，并在施工现场挂牌标识。3．技术要求 3.1 CFG桩灌注用混合料全部由拌和站集中搅拌供应。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 3.2 施工前应进行混和料配合比试验，确定施工用配合比。3.3 在大面积施工前，应选取不少于两根进行试桩，以确定工艺参数，并报监理单位和业主确认。4．施工程序与工艺流程4.1施工程序施工程序为：桩位放样-钻机就位-钻进成孔-灌注拔管-桩孔封口-移机-截桩头-桩基承载力检测4.2 工艺流程----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑图 1 长螺旋钻孔管内泵压 CFG 桩流程图----------------------------精品 word 文档 值得下...
