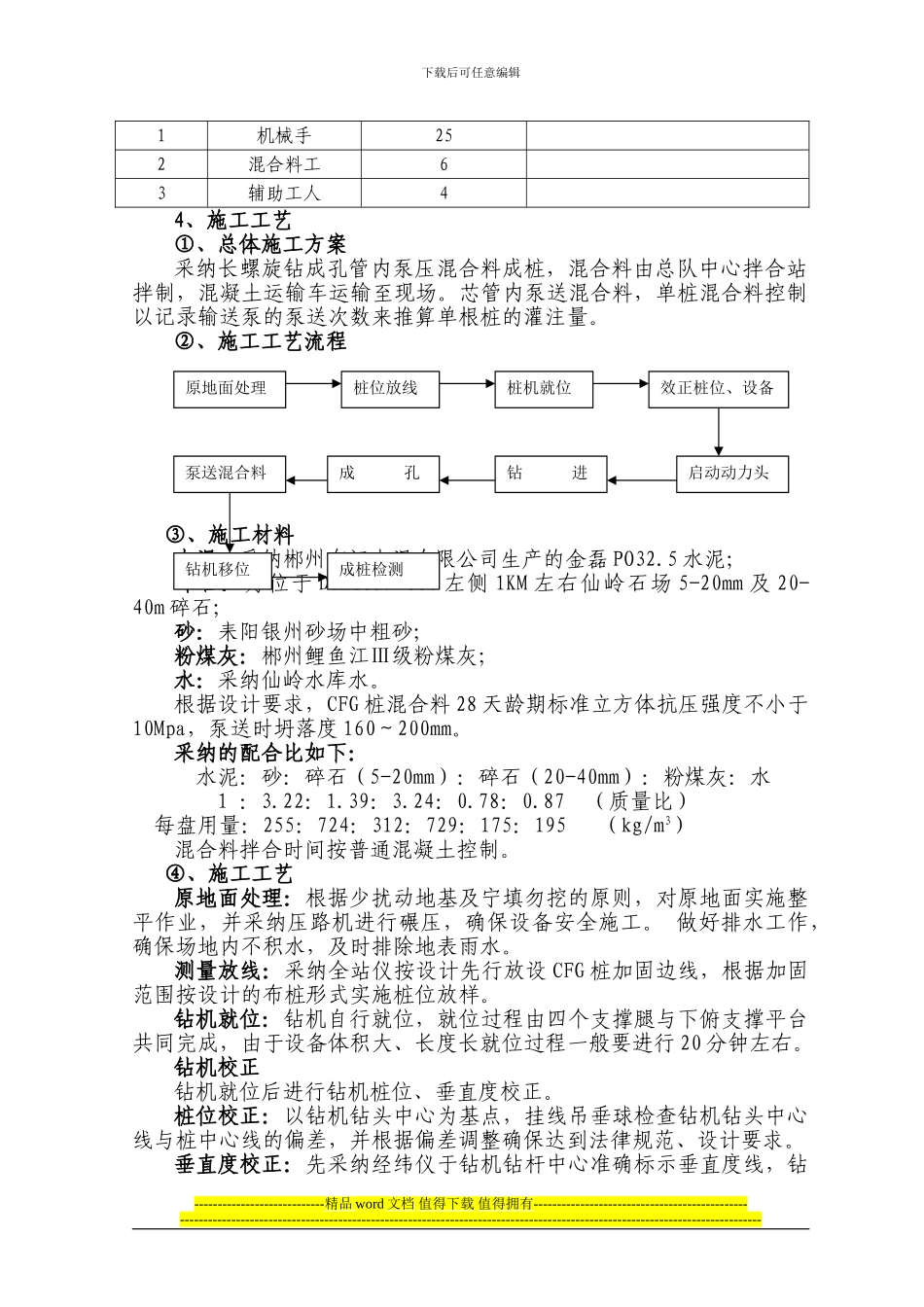

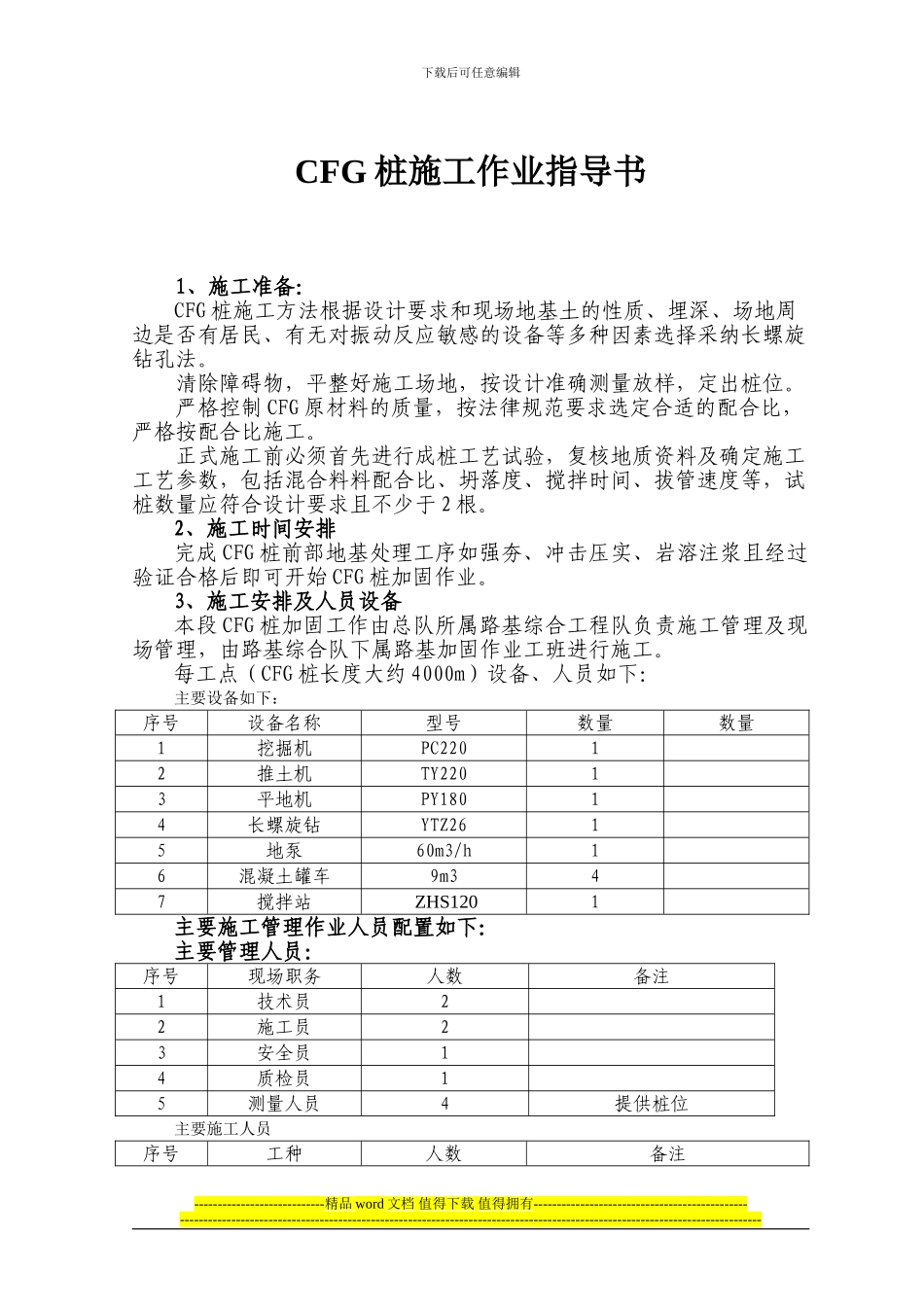

下载后可任意编辑CFG 桩施工作业指导书1、施工准备：CFG 桩施工方法根据设计要求和现场地基土的性质、埋深、场地周边是否有居民、有无对振动反应敏感的设备等多种因素选择采纳长螺旋钻孔法。清除障碍物，平整好施工场地，按设计准确测量放样，定出桩位。严格控制 CFG 原材料的质量，按法律规范要求选定合适的配合比，严格按配合比施工。正式施工前必须首先进行成桩工艺试验，复核地质资料及确定施工工艺参数，包括混合料料配合比、坍落度、搅拌时间、拔管速度等，试桩数量应符合设计要求且不少于 2 根。2、施工时间安排完成 CFG 桩前部地基处理工序如强夯、冲击压实、岩溶注浆且经过验证合格后即可开始 CFG 桩加固作业。3、施工安排及人员设备本段 CFG 桩加固工作由总队所属路基综合工程队负责施工管理及现场管理，由路基综合队下属路基加固作业工班进行施工。每工点（CFG 桩长度大约 4000m）设备、人员如下：主要设备如下：序号设备名称型号数量数量1挖掘机PC22012推土机TY22013平地机PY18014长螺旋钻YTZ2615地泵60m3/h16混凝土罐车9m347搅拌站 ZHS1201主要施工管理作业人员配置如下：主要管理人员：序号现场职务人数备注1技术员22施工员23安全员14质检员15测量人员4提供桩位主要施工人员序号工种人数备注----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑1机械手252混合料工63辅助工人44、施工工艺①、总体施工方案采纳长螺旋钻成孔管内泵压混合料成桩，混合料由总队中心拌合站拌制，混凝土运输车运输至现场。芯管内泵送混合料，单桩混合料控制以记录输送泵的泵送次数来推算单根桩的灌注量。②、施工工艺流程③、施工材料水泥：采纳郴州东江水泥有限公司生产的金磊 PO32.5 水泥；碎石：为位于 DIK1859+000 左侧 1KM 左右仙岭石场 5-20mm 及 20-40m 碎石；砂：耒阳银州砂场中粗砂；粉煤灰：郴州鲤鱼江Ⅲ级粉煤灰；水：采纳仙岭水库水。根据设计要求，CFG 桩混合料 28 天龄期标准立方体抗压强度不小于10Mpa，泵送时坍落度 160～200mm。采纳的配合比如下：水泥：砂：碎石（5-20mm）：碎石（20-40mm）：粉煤灰：水1 ：3.22：1.39：3.24：0.78：0.87 （质量比）每盘用量：255：724：312：729：175：...
