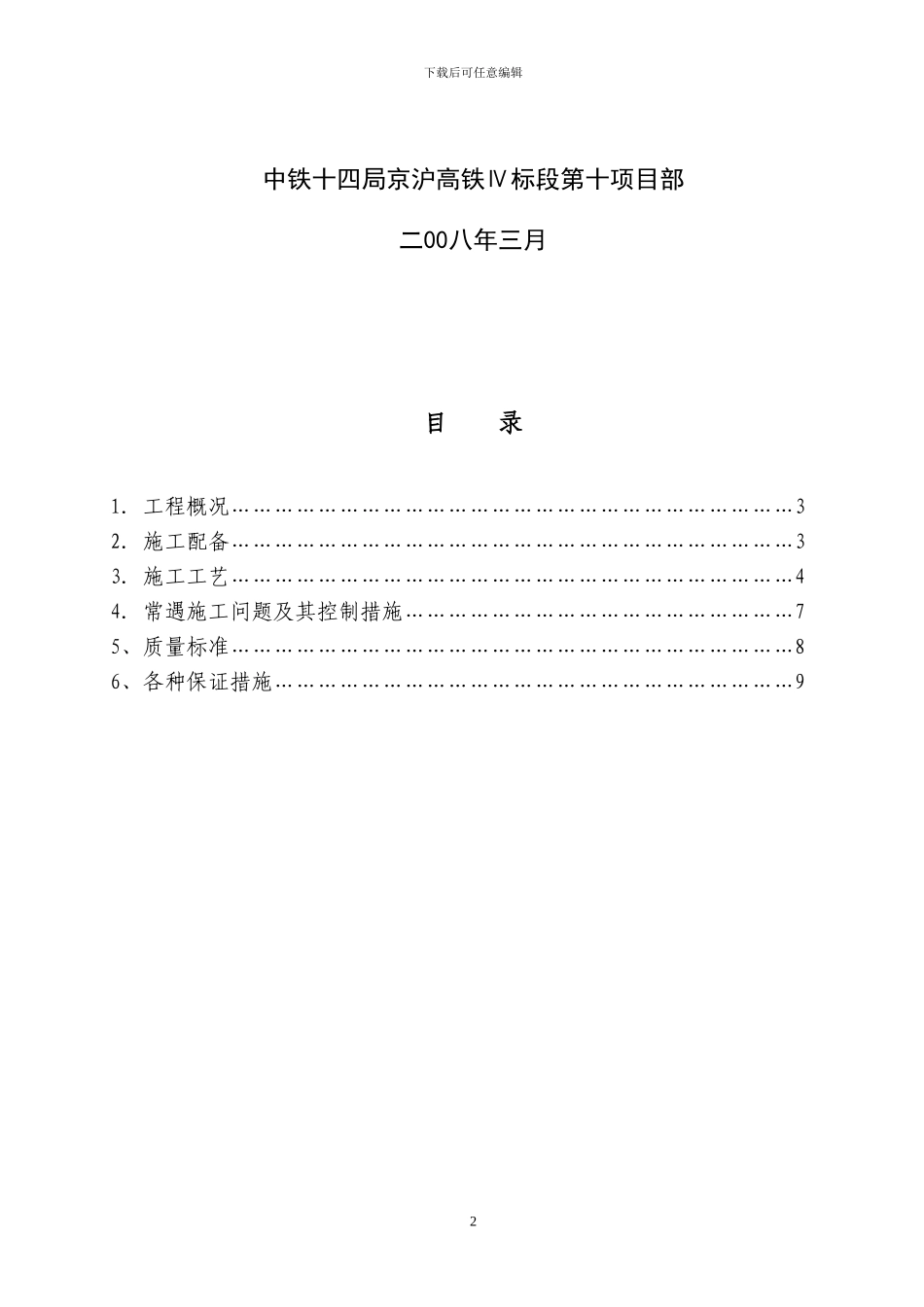

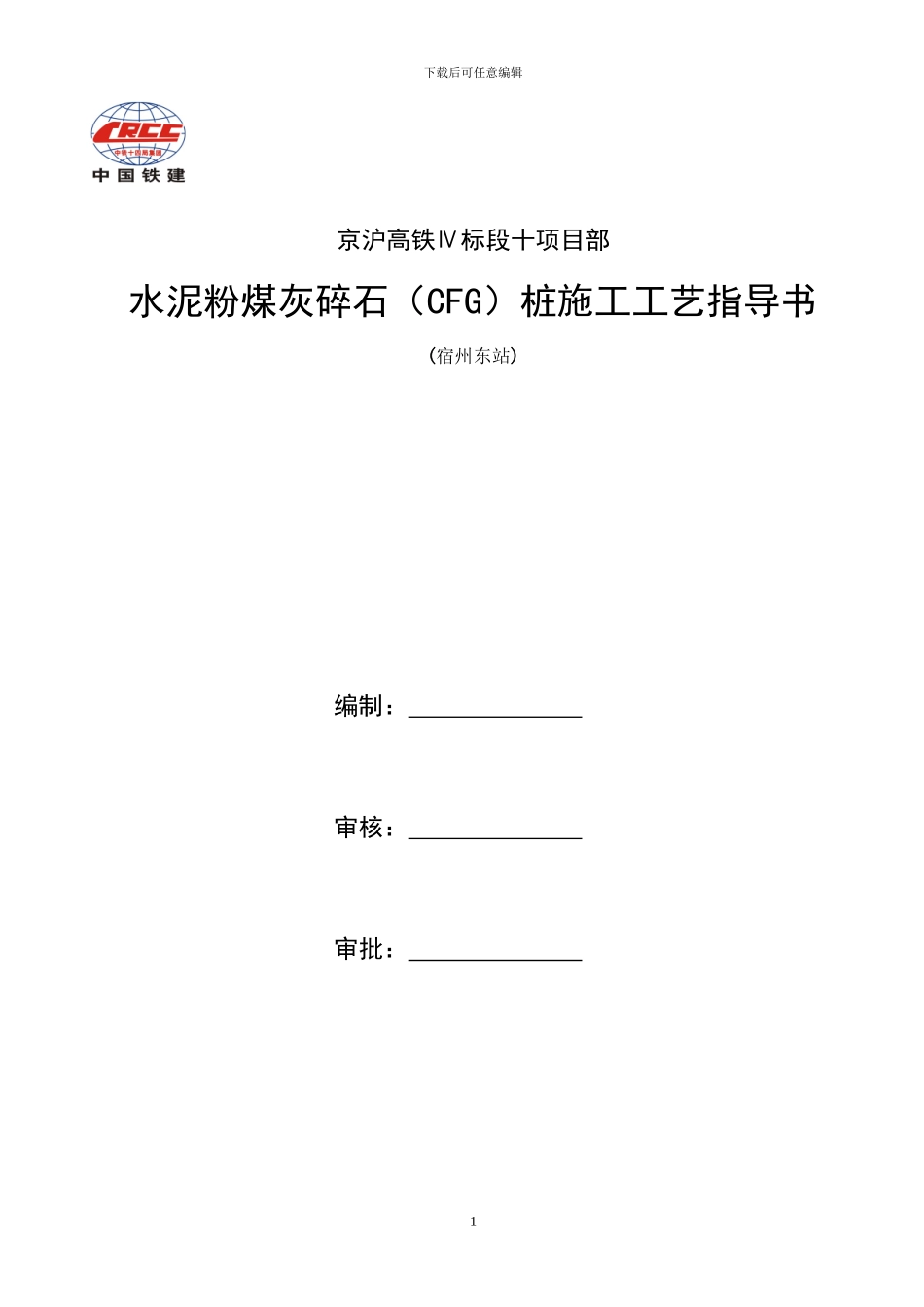

下载后可任意编辑京沪高铁Ⅳ标段十项目部水泥粉煤灰碎石（CFG）桩施工工艺指导书(宿州东站)编制： 审核： 审批： 1下载后可任意编辑中铁十四局京沪高铁Ⅳ标段第十项目部二00八年三月目 录1．工程概况……………………………………………………………………32. 施工配备……………………………………………………………………33．施工工艺……………………………………………………………………44．常遇施工问题及其控制措施………………………………………………75、质量标准……………………………………………………………………86、各种保证措施………………………………………………………………9 2下载后可任意编辑水泥粉煤灰碎石（CFG）桩施工工艺指导书1、工程概况京沪高铁Ⅳ标段十项目部中铁十四局路基施工范围为：宿州东站，全长1.85Km，其中部分软土地基地段采纳 CFG 桩加固地基。设计 CFG 桩桩径 0.5m，间距 1.6～2.5m，正三角形布置，桩长至硬底以下 1.0m.。本段为黄淮冲积平原及淮河一、二级阶地，黄淮冲积平原及淮河一、二级阶地主要出露上更新统粉土、粉细砂、粉质黏土、黏土（下蜀黏土），含铁锰结核，厚 2～45m，部分地段表层为第四系全新统粉土、粉细砂、粉质黏土，厚 2～15m，下伏寒武、奥陶系白云岩、灰岩、泥灰岩，白垩系泥岩、砾岩、泥质砂岩，下元古界云母片岩、角闪岩、变粒岩等。黄淮冲积平原、淮河及支流一级阶地局部地段分布软土及松软土，地基需加固。地下水发育，主要为孔隙潜水，水位埋深 1～4m。2. 施工配备2.1 人员配备：现场负责人 1 人，技术员 1 人，记录 1 人，钻机操作 1 人，清土 4 人，拌合机操作 1 人，装料 1 人，罐车驾驶 2 人，发电机操作 1 人，输送泵 2 人，试验人员 1 人，合计 16 人。2.2 机械设备配备KLB625B 长螺旋钻机一台，HBT60 混凝土输送泵一台，HZ50EⅢ 型混凝土搅拌机一套， ZL50E 装载机一台，斯太尔王混凝土罐车二台。2.3 图纸现场核对已完成2.4 测量放线已完成。2.5 排水系统已做好。2.6 选用材料、配合比及砼供应水泥：蚌埠海螺水泥 P.O32.5 3下载后可任意编辑细集料：池河砂场；粗集料：青龙山石场，规格为 5-25mm； 外加剂：；掺和料：淮南平圩电厂Ⅱ粉煤灰。混 合 料 配 合 比 为 水 泥 ： 河 砂 ： 碎 石 ： 水 ： 粉 煤 灰 ： 外 加 剂=1:4.65:5.92:0.857:1:0.01搅拌时间为：60~~120s，坍落度...
