下载后可任意编辑EF3 大型设备库钢结构工程吊装方案编 制: 审 核: 日 期: 吊 装 方 案一、安装准备EF3 大型设备库厂房，跨度为 64×42m,最大柱距 9m，建筑面积 2730
属于施工相对比较复杂，施工周期短、施工任务重的工程
为了确保施工质量和工程进度，对本工程的重点控制项目钢构件吊装有必要作出精心安排，以便加快工程进度的同时保证工程的绝对质量和安全
1、 场地条件要求能够保证大吨位货车在施工施工场地的正常行驶，以方便相应钢构件的摆放和 16~25T轮式吊车在吊装位置的行驶及转场

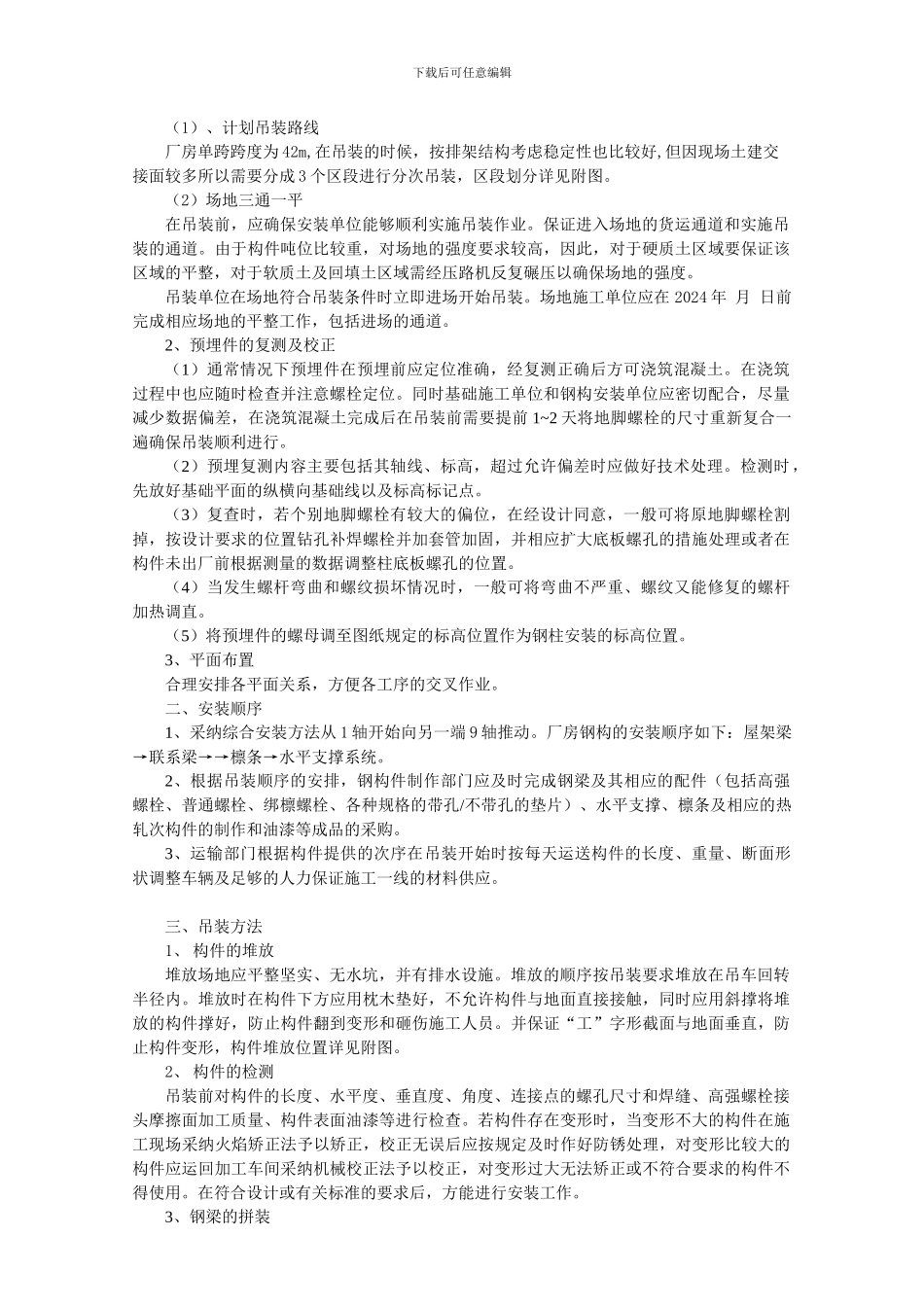

下载后可任意编辑（1）、计划吊装路线厂房单跨跨度为 42m,在吊装的时候，按排架结构考虑稳定性也比较好,但因现场土建交接面较多所以需要分成 3 个区段进行分次吊装，区段划分详见附图
（2）场地三通一平在吊装前，应确保安装单位能够顺利实施吊装作业
保证进入场地的货运通道和实施吊装的通道
由于构件吨位比较重，对场地的强度要求较高，因此，对于硬质土区域要保证该区域的平整，对于软质土及回填土区域需经压路机反复碾压以确保场地的强度
吊装单位在场地符合吊装条件时立即进场开始吊装
场地施工单位应在 2024 年 月 日前完成相应场地的平整工作，包括进场的通道
2、预埋件的复测及校正（1）通常情况下预埋件在预埋前应定位准确，经复测正确后方可浇筑混凝土
在浇筑过程中也应随时检查并注意螺栓定位
同时基础施工单位和钢构安装单位应密切配合，尽量减少数据偏差，在浇筑混凝土完成后在吊装前需要提前 1~2 天将地脚螺栓的尺寸重新复合一遍确保吊装顺利进行
（2）预埋复测内容主要包括其轴线、标高，超过允许偏差时应做好技术处理
检测时，先放好基础平面的纵横向基础线以及标高标记点
（3）复查时，若个别地脚螺栓有较大的偏位，在经设计同意，一般可将原地脚螺栓割掉，按设计要求的位置钻孔补焊螺栓并加套管加固，并相应扩大
