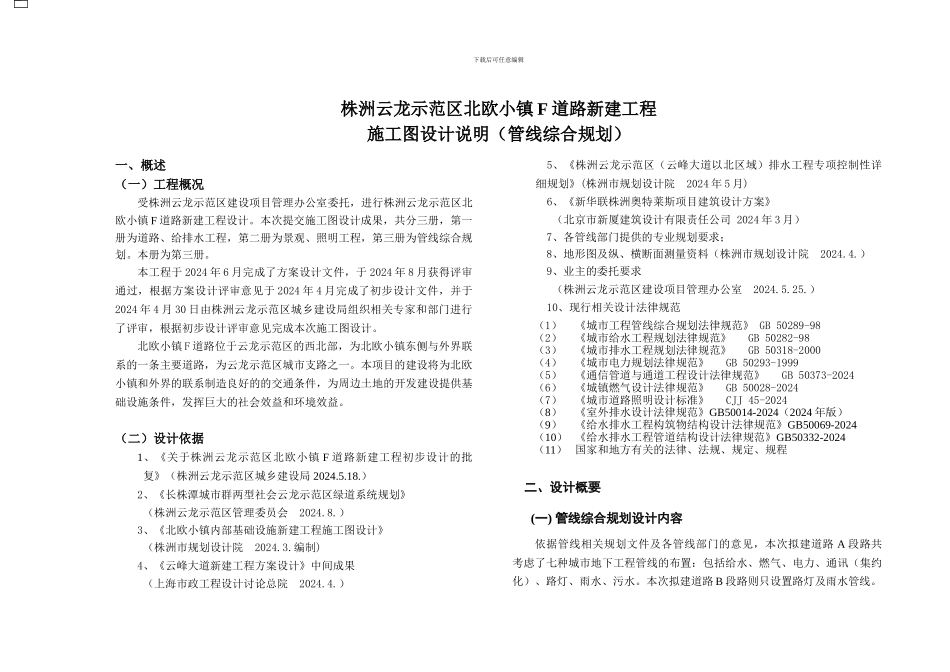

下载后可任意编辑株洲云龙示范区北欧小镇 F 道路新建工程施工图设计说明（管线综合规划）一、概述（一）工程概况受株洲云龙示范区建设项目管理办公室委托，进行株洲云龙示范区北欧小镇 F 道路新建工程设计。本次提交施工图设计成果，共分三册，第一册为道路、给排水工程，第二册为景观、照明工程，第三册为管线综合规划。本册为第三册。本工程于 2024 年 6 月完成了方案设计文件，于 2024 年 8 月获得评审通过，根据方案设计评审意见于 2024 年 4 月完成了初步设计文件，并于2024 年 4 月 30 日由株洲云龙示范区城乡建设局组织相关专家和部门进行了评审，根据初步设计评审意见完成本次施工图设计。北欧小镇 F 道路位于云龙示范区的西北部，为北欧小镇东侧与外界联系的一条主要道路，为云龙示范区城市支路之一。本项目的建设将为北欧小镇和外界的联系制造良好的的交通条件，为周边土地的开发建设提供基础设施条件，发挥巨大的社会效益和环境效益。（二）设计依据1、《关于株洲云龙示范区北欧小镇 F 道路新建工程初步设计的批复》（株洲云龙示范区城乡建设局 2024.5.18.）2、《长株潭城市群两型社会云龙示范区绿道系统规划》（株洲云龙示范区管理委员会 2024.8.）3、《北欧小镇内部基础设施新建工程施工图设计》（株洲市规划设计院 2024.3.编制)4、《云峰大道新建工程方案设计》中间成果（上海市政工程设计讨论总院 2024.4.）5、《株洲云龙示范区（云峰大道以北区域）排水工程专项控制性详细规划》(株洲市规划设计院 2024 年 5 月) 6、《新华联株洲奥特莱斯项目建筑设计方案》（北京市新厦建筑设计有限责任公司 2024 年 3 月）7、各管线部门提供的专业规划要求；8、地形图及纵、横断面测量资料（株洲市规划设计院 2024.4.）9、业主的委托要求（株洲云龙示范区建设项目管理办公室 2024.5.25.）10、现行相关设计法律规范（1）《城市工程管线综合规划法律规范》 GB 50289-98（2）《城市给水工程规划法律规范》 GB 50282-98（3）《城市排水工程规划法律规范》 GB 50318-2000（4）《城市电力规划法律规范》 GB 50293-1999（5）《通信管道与通道工程设计法律规范》 GB 50373-2024（6）《城镇燃气设计法律规范》 GB 50028-2024（7）《城市道路照明设计标准》 CJJ 45-2024（8）《室外排水设计法律规范》GB50014-2024（2024 年版）（9）《给水排水工程构筑物结构设计法律规范》GB50069-2024（10） 《...
