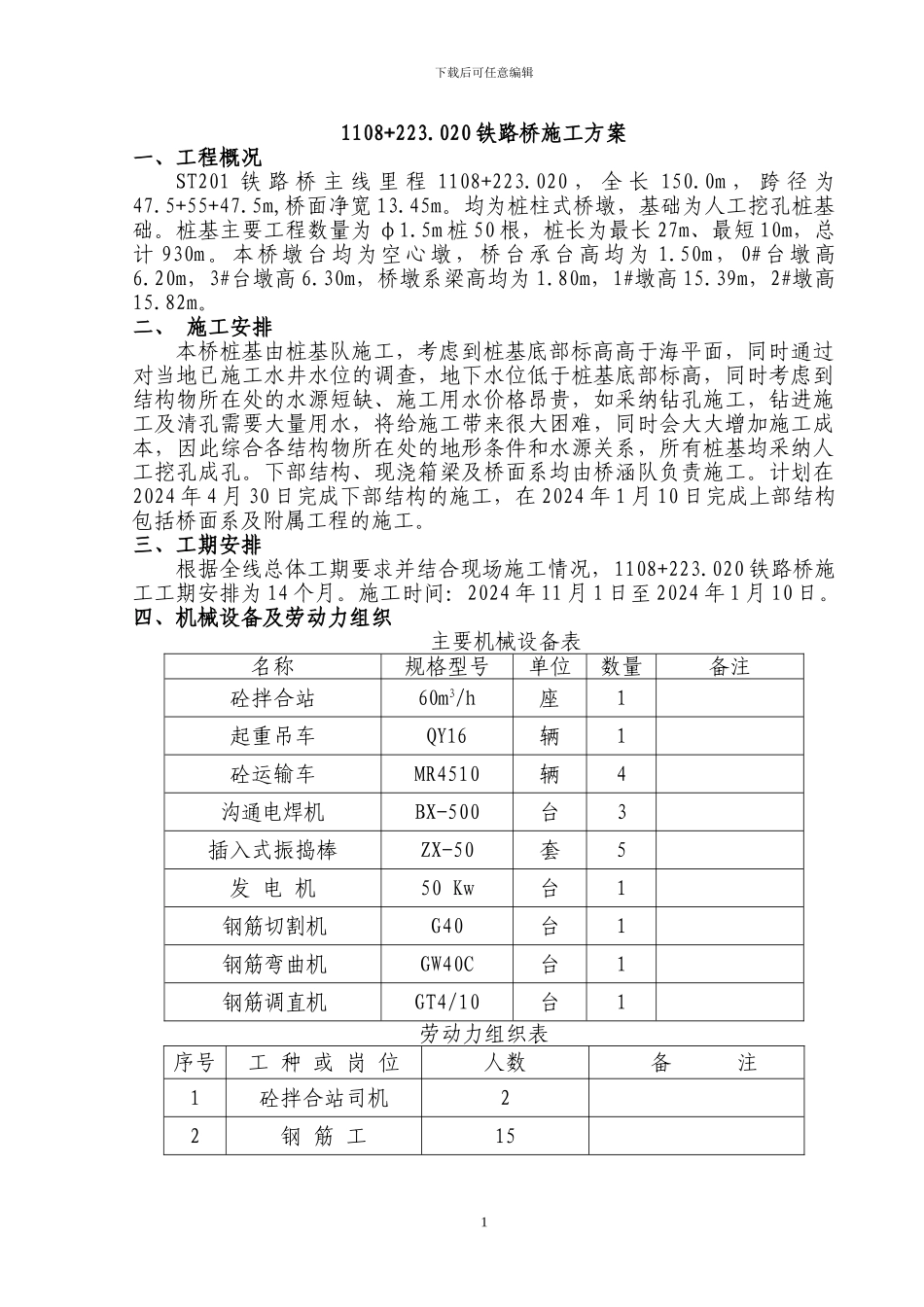

下载后可任意编辑1108+223.020 铁路桥施工方案一、工程概况ST201 铁 路 桥 主 线 里 程 1108+223.020 ， 全 长 150.0m ， 跨 径 为47.5+55+47.5m,桥面净宽 13.45m。均为桩柱式桥墩，基础为人工挖孔桩基础。桩基主要工程数量为 φ1.5m 桩 50 根，桩长为最长 27m、最短 10m，总计 930m。本桥墩台均为空心墩，桥台承台高均为 1.50m，0#台墩高6.20m，3#台墩高 6.30m，桥墩系梁高均为 1.80m，1#墩高 15.39m，2#墩高15.82m。二、 施工安排本桥桩基由桩基队施工，考虑到桩基底部标高高于海平面，同时通过对当地已施工水井水位的调查，地下水位低于桩基底部标高，同时考虑到结构物所在处的水源短缺、施工用水价格昂贵，如采纳钻孔施工，钻进施工及清孔需要大量用水，将给施工带来很大困难，同时会大大增加施工成本，因此综合各结构物所在处的地形条件和水源关系，所有桩基均采纳人工挖孔成孔。下部结构、现浇箱梁及桥面系均由桥涵队负责施工。计划在2024 年 4 月 30 日完成下部结构的施工，在 2024 年 1 月 10 日完成上部结构包括桥面系及附属工程的施工。三、工期安排根据全线总体工期要求并结合现场施工情况，1108+223.020 铁路桥施工工期安排为 14 个月。施工时间：2024 年 11 月 1 日至 2024 年 1 月 10 日。四、机械设备及劳动力组织主要机械设备表名称规格型号单位数量备注砼拌合站60m3/h座1起重吊车QY16辆1砼运输车MR4510辆4沟通电焊机BX-500台3插入式振捣棒ZX-50套5发 电 机50 Kw台1钢筋切割机G40台1钢筋弯曲机GW40C台1钢筋调直机GT4/10台1劳动力组织表序号工 种 或 岗 位人数备 注1砼拌合站司机22钢 筋 工151下载后可任意编辑3电 焊 工54模 板 工85混 凝 土 工46架 子 工47电 工18吊 车 司 机29发 电 机 司 机110混凝土运输车司机411修 理 工112普 工6合 计53五、施工方案根据现场实际情况，所有桩基均采纳人工挖孔成孔。所有砼工程采纳大块整体钢模施工，以提高外观质量；桥墩采纳钢管支架，外模采纳整体定型钢模，内模为竹胶板，吊车吊装混凝土施工。箱梁采纳满堂支架现浇施工。(一)施工准备桥梁工程施工前应在贯穿测量的基础上根据设计文件和法律规范要求进行放样，对桥梁所需的工程材料，按法律规范和监理指示进行试验鉴定按要求选定砂浆和砼配合比，同时搞好现场“三通一平”，对料场进行整平压实，各种材料准备充分，分类堆放，对临时用地、临时用...
