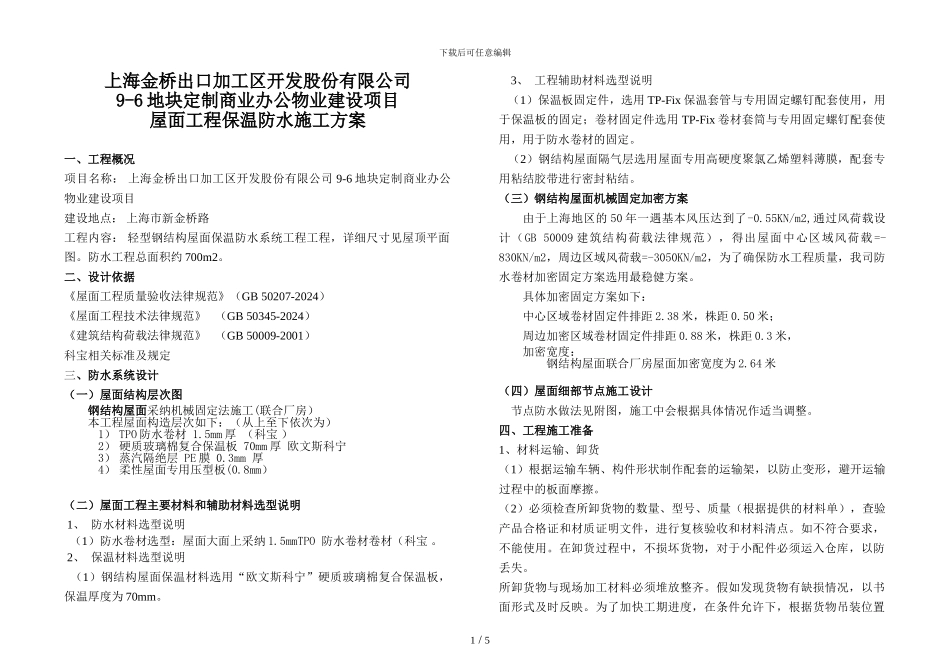

下载后可任意编辑上海金桥出口加工区开发股份有限公司9-6 地块定制商业办公物业建设项目屋面工程保温防水施工方案一、工程概况项目名称： 上海金桥出口加工区开发股份有限公司 9-6 地块定制商业办公物业建设项目建设地点： 上海市新金桥路工程内容： 轻型钢结构屋面保温防水系统工程工程，详细尺寸见屋顶平面图。防水工程总面积约 700m2。二、设计依据《屋面工程质量验收法律规范》（GB 50207-2024）《屋面工程技术法律规范》 （GB 50345-2024）《建筑结构荷载法律规范》 （GB 50009-2001）科宝相关标准及规定三、防水系统设计（一）屋面结构层次图钢结构屋面采纳机械固定法施工(联合厂房）本工程屋面构造层次如下：（从上至下依次为）1） TPO 防水卷材 1.5mm 厚 （科宝 ）2） 硬质玻璃棉复合保温板 70mm 厚 欧文斯科宁3） 蒸汽隔绝层 PE 膜 0.3mm 厚4） 柔性屋面专用压型板(0.8mm） （二）屋面工程主要材料和辅助材料选型说明 1、 防水材料选型说明（1）防水卷材选型：屋面大面上采纳 1.5mmTPO 防水卷材卷材（科宝 。 2、 保温材料选型说明 （1）钢结构屋面保温材料选用“欧文斯科宁”硬质玻璃棉复合保温板，保温厚度为 70mm。 3、 工程辅助材料选型说明 （1）保温板固定件，选用 TP-Fix 保温套管与专用固定螺钉配套使用，用于保温板的固定；卷材固定件选用 TP-Fix 卷材套筒与专用固定螺钉配套使用，用于防水卷材的固定。 （2）钢结构屋面隔气层选用屋面专用高硬度聚氯乙烯塑料薄膜，配套专用粘结胶带进行密封粘结。（三）钢结构屋面机械固定加密方案由于上海地区的 50 年一遇基本风压达到了-0.55KN/m2,通过风荷载设计（GB 50009 建筑结构荷载法律规范），得出屋面中心区域风荷载 =-830KN/m2，周边区域风荷载=-3050KN/m2，为了确保防水工程质量，我司防水卷材加密固定方案选用最稳健方案。具体加密固定方案如下：中心区域卷材固定件排距 2.38 米，株距 0.50 米；周边加密区域卷材固定件排距 0.88 米，株距 0.3 米，加密宽度： 钢结构屋面联合厂房屋面加密宽度为 2.64 米 （四）屋面细部节点施工设计 节点防水做法见附图，施工中会根据具体情况作适当调整。四、工程施工准备1、材料运输、卸货（1）根据运输车辆、构件形状制作配套的运输架，以防止变形，避开运输过程中的板面摩擦。（2）必须检查所卸货物的数量、型号、质量（根据提供的材料单），查验产品合格证和材质证明文件，...
