T梁湿接缝施工技术方案VIP免费

T梁湿接缝施工技术方案_第1页
1/12
T梁湿接缝施工技术方案_第2页
2/12
T梁湿接缝施工技术方案_第3页
3/12

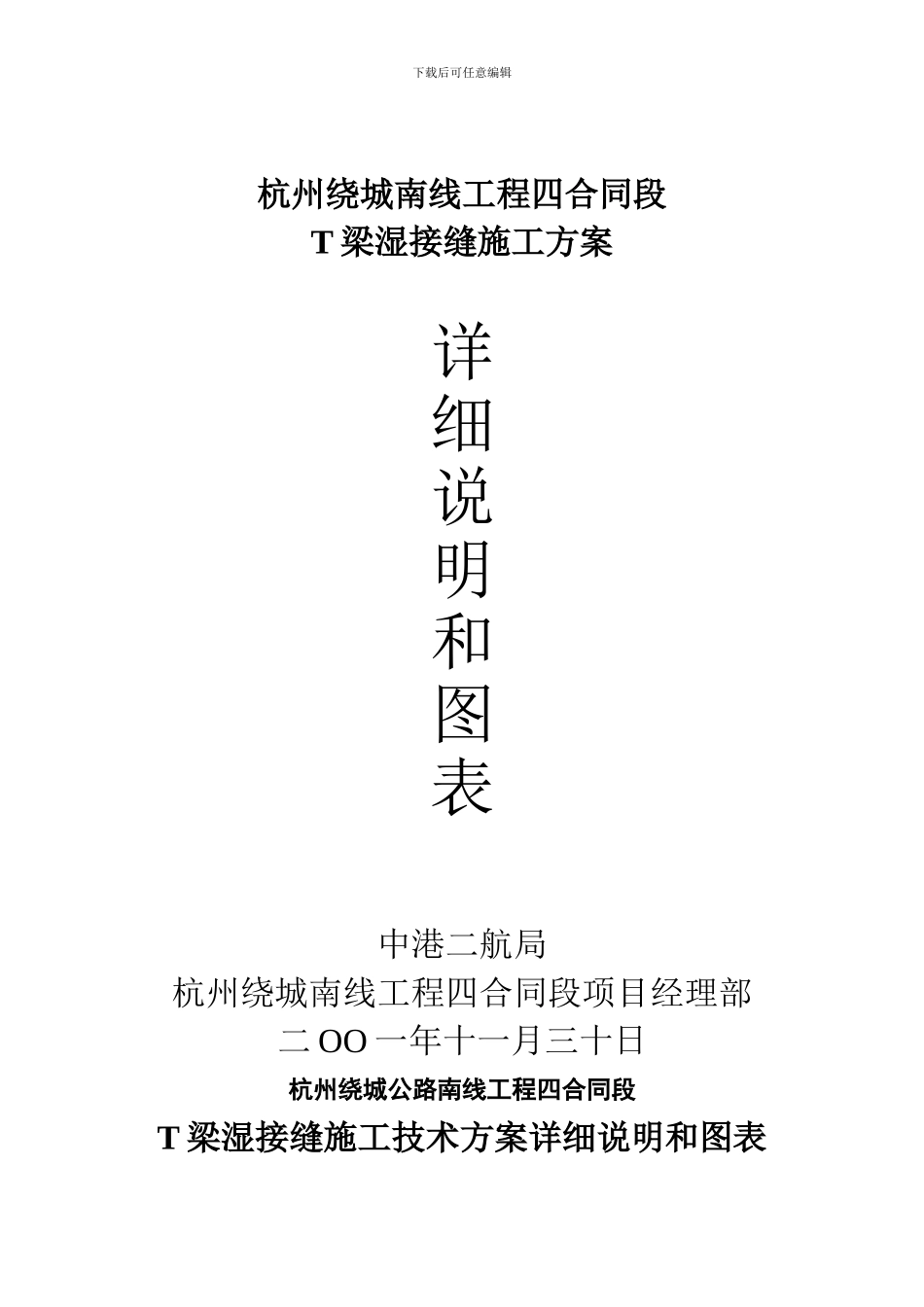

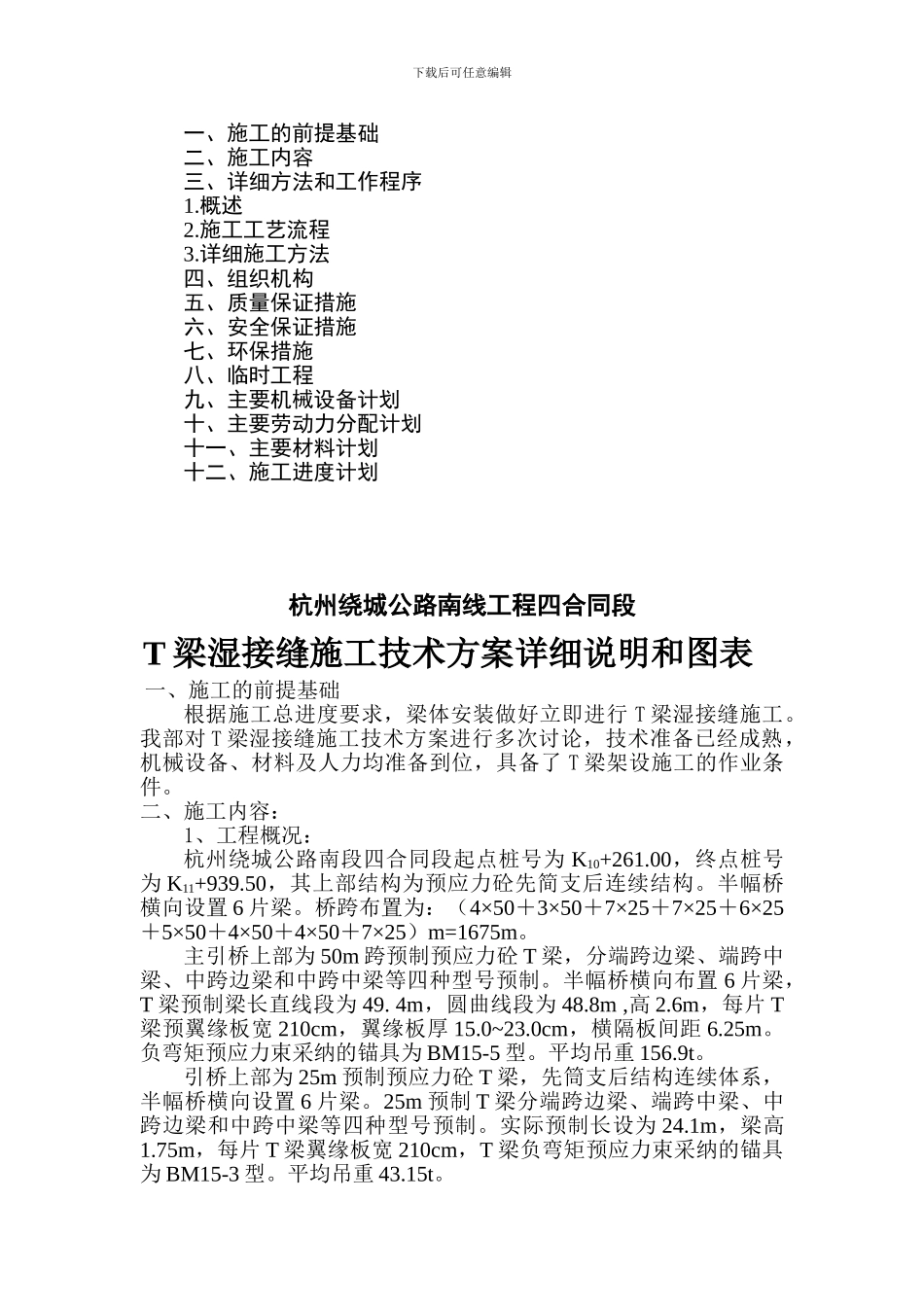

下载后可任意编辑杭州绕城南线工程四合同段T 梁湿接缝施工方案详细说明和图表中港二航局杭州绕城南线工程四合同段项目经理部二 OO 一年十一月三十日杭州绕城公路南线工程四合同段T 梁湿接缝施工技术方案详细说明和图表下载后可任意编辑一、施工的前提基础二、施工内容三、详细方法和工作程序1.概述2.施工工艺流程3.详细施工方法四、组织机构五、质量保证措施六、安全保证措施七、环保措施八、临时工程九、主要机械设备计划十、主要劳动力分配计划十一、主要材料计划十二、施工进度计划杭州绕城公路南线工程四合同段T 梁湿接缝施工技术方案详细说明和图表 一、施工的前提基础根据施工总进度要求,梁体安装做好立即进行 T 梁湿接缝施工。我部对 T 梁湿接缝施工技术方案进行多次讨论,技术准备已经成熟,机械设备、材料及人力均准备到位,具备了 T 梁架设施工的作业条件。二、施工内容:1、工程概况:杭州绕城公路南段四合同段起点桩号为 K10+261.00,终点桩号为 K11+939.50,其上部结构为预应力砼先简支后连续结构。半幅桥横向设置 6 片梁。桥跨布置为:(4×50+3×50+7×25+7×25+6×25+5×50+4×50+4×50+7×25)m=1675m。主引桥上部为 50m 跨预制预应力砼 T 梁,分端跨边梁、端跨中梁、中跨边梁和中跨中梁等四种型号预制。半幅桥横向布置 6 片梁,T 梁预制梁长直线段为 49. 4m,圆曲线段为 48.8m ,高 2.6m,每片 T梁预翼缘板宽 210cm,翼缘板厚 15.0~23.0cm,横隔板间距 6.25m。负弯矩预应力束采纳的锚具为 BM15-5 型。平均吊重 156.9t。引桥上部为 25m 预制预应力砼 T 梁,先筒支后结构连续体系,半幅桥横向设置 6 片梁。25m 预制 T 梁分端跨边梁、端跨中梁、中跨边梁和中跨中梁等四种型号预制。实际预制长设为 24.1m,梁高1.75m,每片 T 梁翼缘板宽 210cm,T 梁负弯矩预应力束采纳的锚具为 BM15-3 型。平均吊重 43.15t。下载后可任意编辑2、工程特点:(1)该桥为圆曲线桥,曲线半径为 1100m,而且盖梁不在同一断面上,给 T 梁湿接缝浇筑带来了很大的难度。(2)T 梁结构形式有多种,施工湿接缝时要对分直线段和圆曲段,尽量做到模板通用,安装正确就位。(3)T 梁结构形式为先简支后连续,有一个结构形式转换的过程,在 T 梁湿接缝施工时要注意通盘考虑,使各个工序都能流水作业施工,不影响 T 梁的架设工作。(4)T 梁有临时支座,用量较大,安装要求较高,施工时要严...
