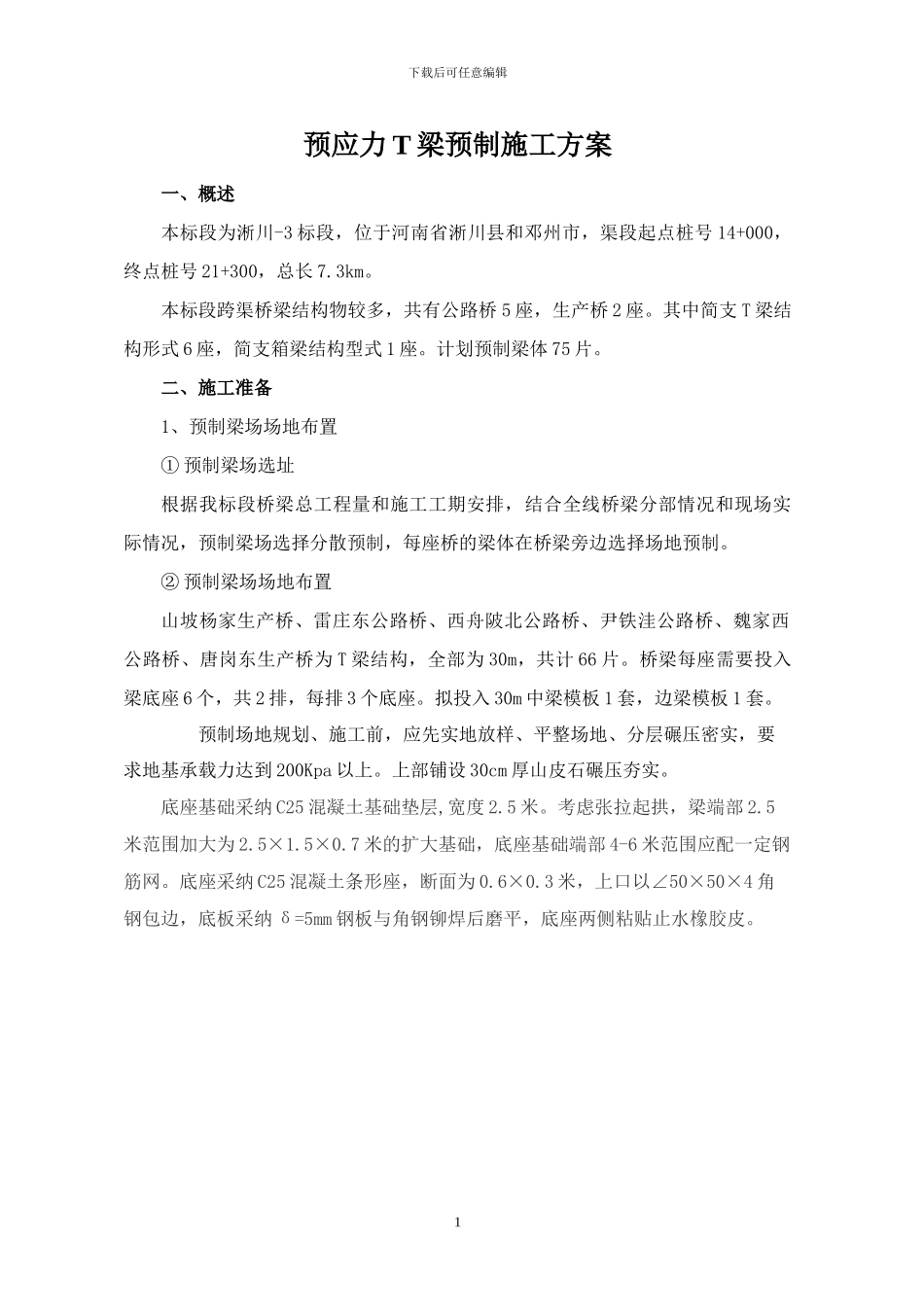

下载后可任意编辑预应力 T 梁预制施工方案一、概述本标段为淅川-3 标段，位于河南省淅川县和邓州市，渠段起点桩号 14+000，终点桩号 21+300，总长 7.3km。本标段跨渠桥梁结构物较多，共有公路桥 5 座，生产桥 2 座。其中简支 T 梁结构形式 6 座，简支箱梁结构型式 1 座。计划预制梁体 75 片。二、施工准备1、预制梁场场地布置① 预制梁场选址 根据我标段桥梁总工程量和施工工期安排，结合全线桥梁分部情况和现场实际情况，预制梁场选择分散预制，每座桥的梁体在桥梁旁边选择场地预制。② 预制梁场场地布置山坡杨家生产桥、雷庄东公路桥、西舟陂北公路桥、尹铁洼公路桥、魏家西公路桥、唐岗东生产桥为 T 梁结构，全部为 30m，共计 66 片。桥梁每座需要投入梁底座 6 个，共 2 排，每排 3 个底座。拟投入 30m 中梁模板 1 套，边梁模板 1 套。 预制场地规划、施工前，应先实地放样、平整场地、分层碾压密实，要求地基承载力达到 200Kpa 以上。上部铺设 30cm 厚山皮石碾压夯实。底座基础采纳 C25 混凝土基础垫层,宽度 2.5 米。考虑张拉起拱，梁端部 2.5米范围加大为 2.5×1.5×0.7 米的扩大基础，底座基础端部 4-6 米范围应配一定钢筋网。底座采纳 C25 混凝土条形座，断面为 0.6×0.3 米，上口以∠50×50×4 角钢包边，底板采纳 δ=5mm 钢板与角钢铆焊后磨平，底座两侧粘贴止水橡胶皮。1下载后可任意编辑底座施工应按设计反向预拱度（设计 30mT 梁预拱度 35mm），底座间应实行水泥沙浆罩面，并考虑汇水坡度，周围设置排水沟，严禁施工期间长期受水泡。底座施工时应根据模板加劲脚留设对拉螺栓孔。2下载后可任意编辑 2、施工用电3下载后可任意编辑 尹铁洼公路桥施工用电从 2#营地 400KVA 变压器引出，其他桥梁配备 120 KW 发电机以解决施工用电。4下载后可任意编辑 3、施工便道5下载后可任意编辑 施工便道利用沿渠道路直接进入预制场。6下载后可任意编辑 4、拌和站7下载后可任意编辑 预制 T 梁用混凝土由刁河混凝土拌和站集中拌和，采纳混凝土罐车运送混凝土，吊车吊装入模。三、T 梁施工工艺和方法8下载后可任意编辑 1、T 梁预制工艺（见下页施工工艺框图）9下载后可任意编辑 1.1 模板制作安装10下载后可任意编辑 模板为专业厂家加工的大块钢模，采纳 δ=6mm 钢板和[6.3、L75×8mm 型钢组合加工，每套模板加工吨位控制在 25 吨左右。根据工期要求，拟加工 30...
