TRT电气仪表施工方案VIP免费

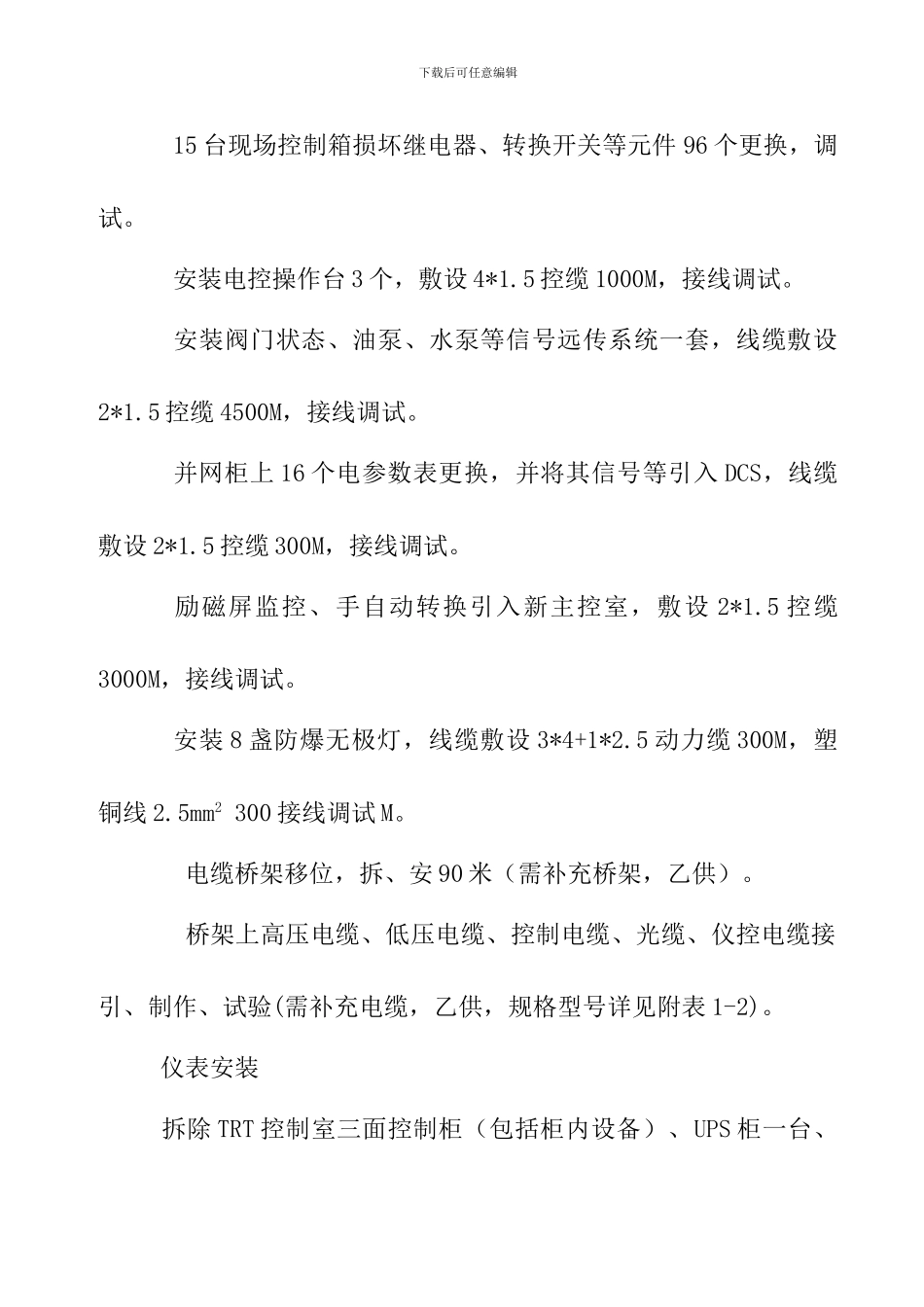

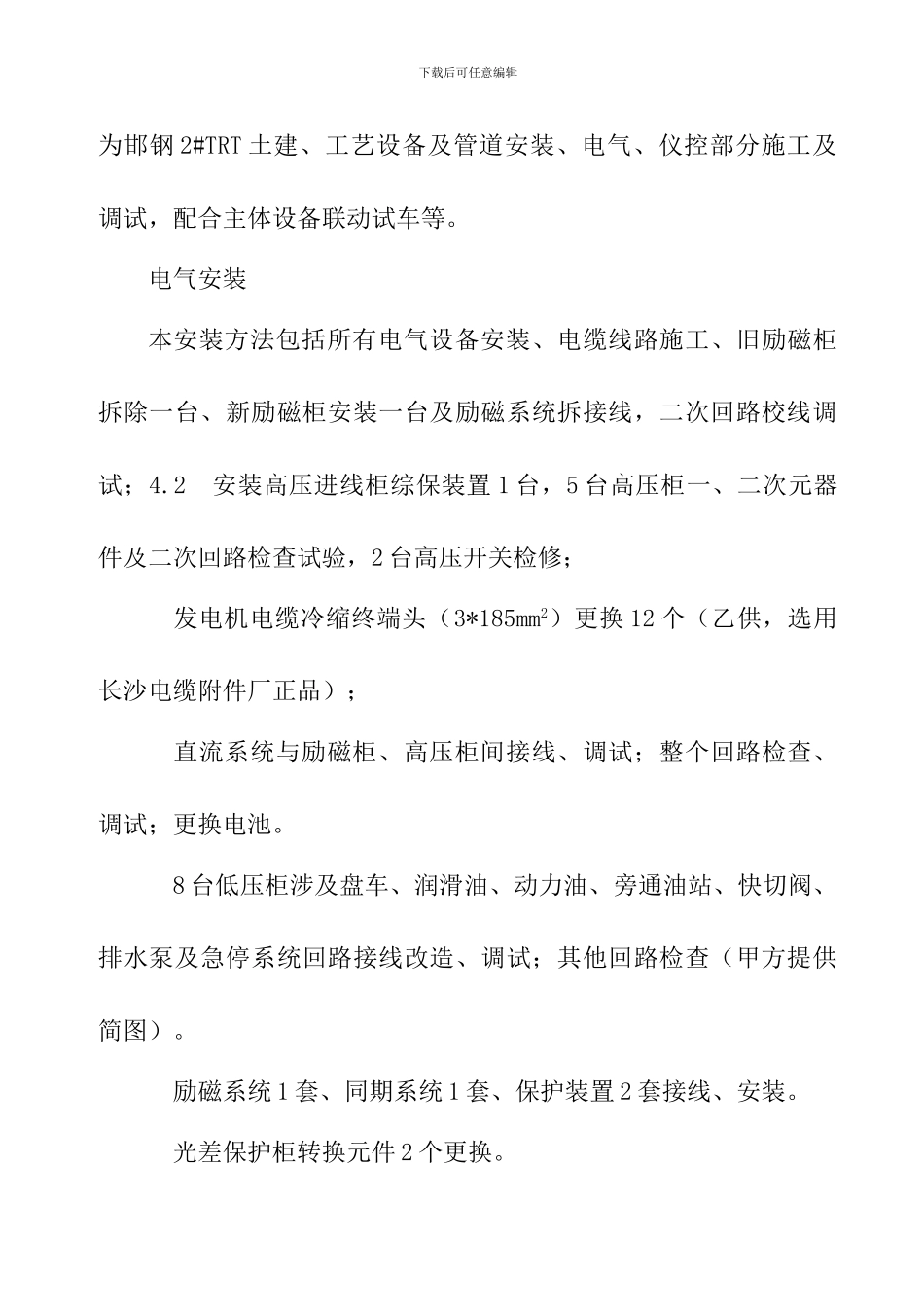

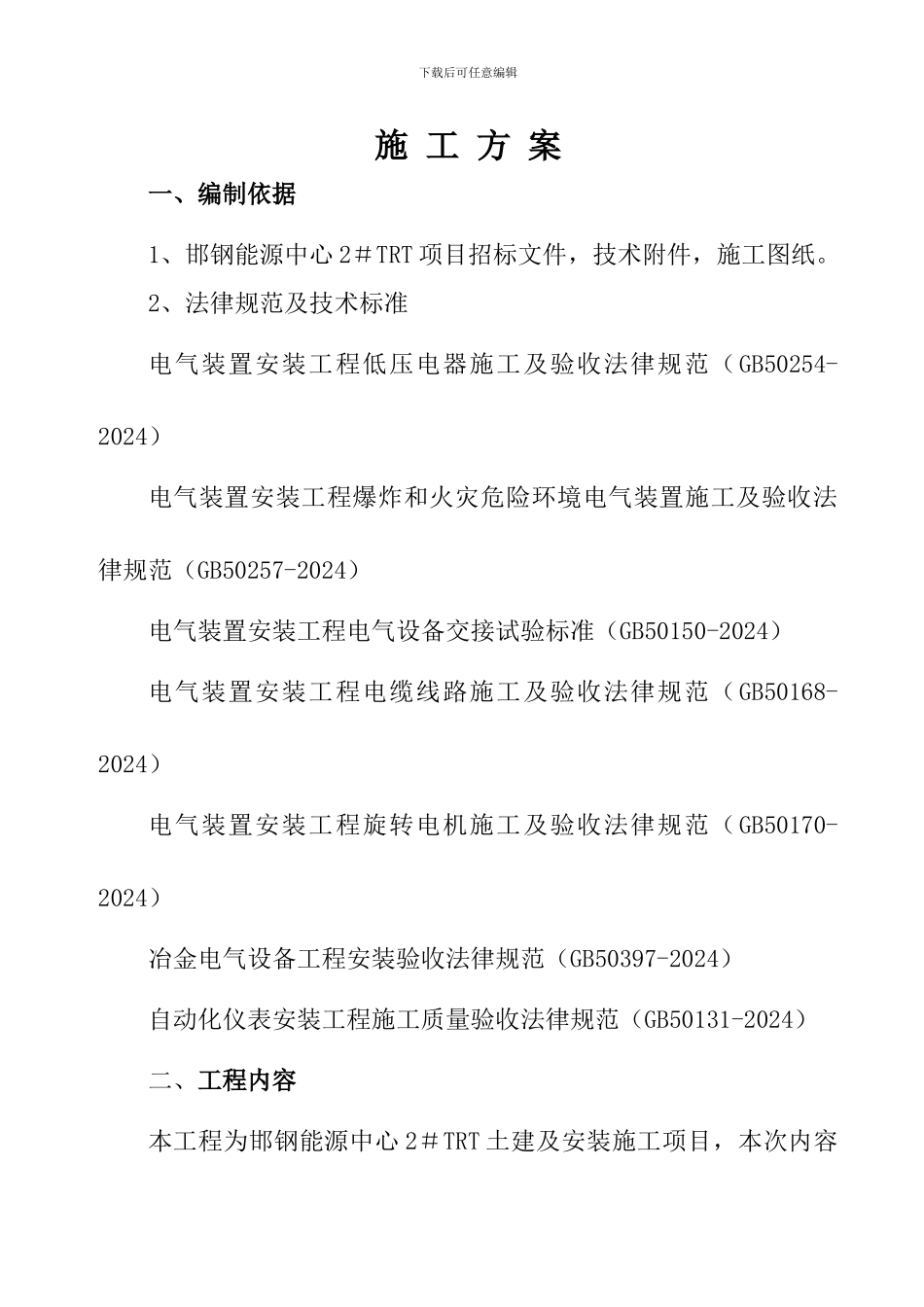

下载后可任意编辑施 工 方 案一、编制依据1、邯钢能源中心 2＃TRT 项目招标文件，技术附件，施工图纸。2、法律规范及技术标准电气装置安装工程低压电器施工及验收法律规范（GB50254-2024）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范（GB50257-2024）电气装置安装工程电气设备交接试验标准（GB50150-2024）电气装置安装工程电缆线路施工及验收法律规范（GB50168-2024）电气装置安装工程旋转电机施工及验收法律规范（GB50170-2024）冶金电气设备工程安装验收法律规范（GB50397-2024）自动化仪表安装工程施工质量验收法律规范（GB50131-2024）二、工程内容本工程为邯钢能源中心 2＃TRT 土建及安装施工项目，本次内容下载后可任意编辑为邯钢 2#TRT 土建、工艺设备及管道安装、电气、仪控部分施工及调试，配合主体设备联动试车等。电气安装本安装方法包括所有电气设备安装、电缆线路施工、旧励磁柜拆除一台、新励磁柜安装一台及励磁系统拆接线，二次回路校线调试；4.2 安装高压进线柜综保装置 1 台，5 台高压柜一、二次元器件及二次回路检查试验，2 台高压开关检修； 发电机电缆冷缩终端头（3*185mm2）更换 12 个（乙供，选用长沙电缆附件厂正品）； 直流系统与励磁柜、高压柜间接线、调试；整个回路检查、调试；更换电池。 8 台低压柜涉及盘车、润滑油、动力油、旁通油站、快切阀、排水泵及急停系统回路接线改造、调试；其他回路检查（甲方提供简图）。 励磁系统 1 套、同期系统 1 套、保护装置 2 套接线、安装。 光差保护柜转换元件 2 个更换。下载后可任意编辑 15 台现场控制箱损坏继电器、转换开关等元件 96 个更换，调试。 安装电控操作台 3 个，敷设 4*1.5 控缆 1000M，接线调试。 安装阀门状态、油泵、水泵等信号远传系统一套，线缆敷设2*1.5 控缆 4500M，接线调试。 并网柜上 16 个电参数表更换，并将其信号等引入 DCS，线缆敷设 2*1.5 控缆 300M，接线调试。 励磁屏监控、手自动转换引入新主控室，敷设 2*1.5 控缆3000M，接线调试。 安装 8 盏防爆无极灯，线缆敷设 3*4+1*2.5 动力缆 300M，塑铜线 2.5mm2 300 接线调试 M。电缆桥架移位，拆、安 90 米（需补充桥架，乙供）。 桥架上高压电缆、低压电缆、控制电缆、光缆、仪控电缆接引、制作、试验(需补充电缆，乙供，规格型号详见附表 1-2)。 仪表安装 拆除 TRT 控制室三面控制柜（包括柜内设备）...
