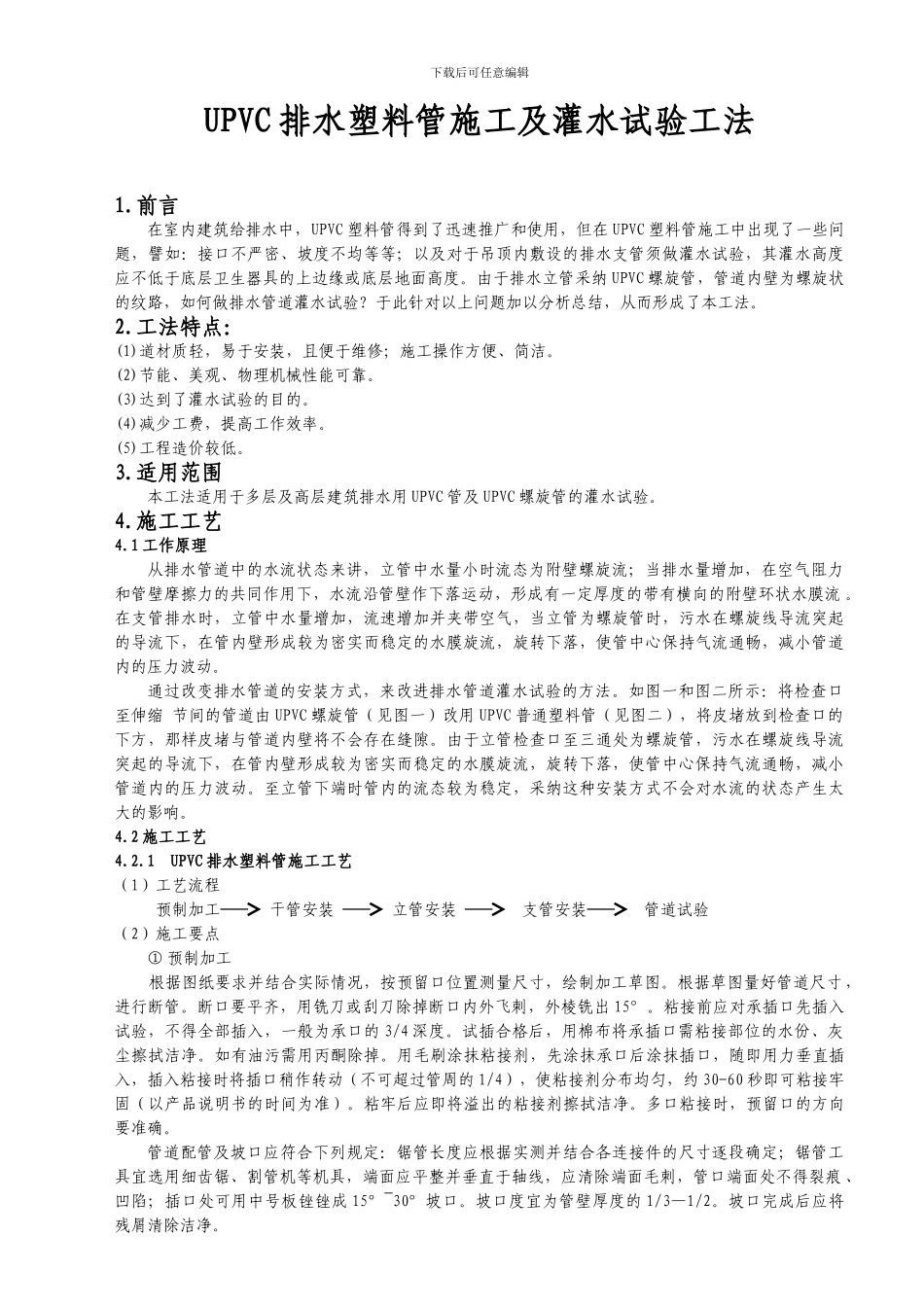

UPVC排水塑料管及灌水试验施工工法_第1页
1/4
UPVC排水塑料管及灌水试验施工工法_第2页
2/4
UPVC排水塑料管及灌水试验施工工法_第3页
3/4
下载后可任意编辑UPVC 排水塑料管施工及灌水试验工法1.前言在室内建筑给排水中,UPVC 塑料管得到了迅速推广和使用,但在 UPVC 塑料管施工中出现了一些问题,譬如:接口不严密、坡度不均等等;以及对于吊顶内敷设的排水支管须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。由于排水立管采纳 UPVC 螺旋管,管道内壁为螺旋状的纹路,如何做排水管道灌水试验?于此针对以上问题加以分析总结,从而形成了本工法。2.工法特点:(1)道材质轻,易于安装,且便于维修;施工操作方便、简洁。(2)节能、美观、物理机械性能可靠。(3)达到了灌水试验的目的。(4)减少工费,提高工作效率。(5)工程造价较低。3.适用范围本工法适用于多层及高层建筑排水用 UPVC 管及 UPVC 螺旋管的灌水试验。4.施工工艺4.1 工作原理从排水管道中的水流状态来讲,立管中水量小时流态为附壁螺旋流;当排水量增加,在空气阻力和管壁摩擦力的共同作用下,水流沿管壁作下落运动,形成有一定厚度的带有横向的附壁环状水膜流 。在支管排水时,立管中水量增加,流速增加并夹带空气,当立管为螺旋管时,污水在螺旋线导流突起的导流下,在管内壁形成较为密实而稳定的水膜旋流,旋转下落,使管中心保持气流通畅,减小管道内的压力波动。通过改变排水管道的安装方式,来改进排水管道灌水试验的方法。如图一和图二所示:将检查口至伸缩 节间的管道由 UPVC 螺旋管(见图一)改用 UPVC 普通塑料管(见图二),将皮堵放到检查口的下方,那样皮堵与管道内壁将不会存在缝隙。由于立管检查口至三通处为螺旋管,污水在螺旋线导流突起的导流下,在管内壁形成较为密实而稳定的水膜旋流,旋转下落,使管中心保持气流通畅,减小管道内的压力波动。至立管下端时管内的流态较为稳定,采纳这种安装方式不会对水流的状态产生太大的影响。4.2 施工工艺4.2.1UPVC 排水塑料管施工工艺(1)工艺流程 预制加工 干管安装 立管安装 支管安装 管道试验(2)施工要点 ① 预制加工 根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出 15°。粘接前应对承插口先插入试验,不得全部插入,一般为承口的 3/4 深度。试插合格后,用棉布将承插口需粘接部位的水份、灰尘擦拭洁净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘...
