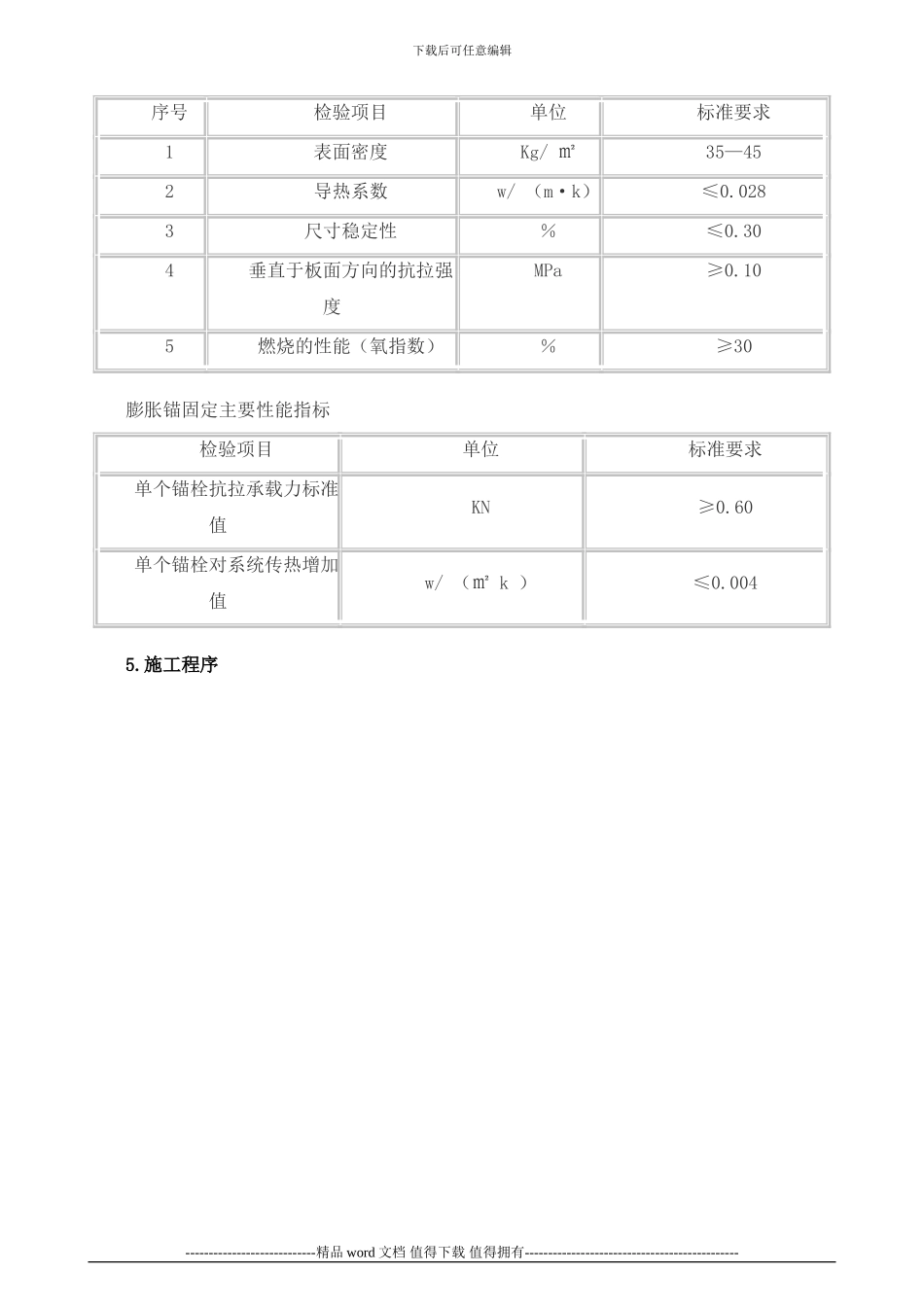

下载后可任意编辑XPS 挤塑聚苯板外墙保温系统材料及施工工艺介绍1 适用范围2 基本构造：3 技术特点： 4 主要性能指标 5.施工程序 6 施工要点 （1）调整脚手架（2）基层墙体处理（3）准备材料（4） 保温板的粘贴（5） 安装固定件 （6） 打磨（7） 划分格凹线条（8） 涂抹抗裂防水底层砂浆（9） 网格布的铺设（10） 涂抹抗裂防水面层砂浆（11） 如墙面采纳瓷砖饰面（12） 补洞及修理 （13） 变形缝的做法7 外墙外保温构造图 （1）外墙阳角、阴角详图（2）保温板抹胶及固定件排列详图（3）勒角详图（4）门窗洞口排板，铺网详图（5）窗洞口详图（一）（6）窗洞口详图（二）（7）阳台、檐口详图（8）女儿墙详图（9）系统变形缝详图（一）（10）系统变形缝详图（二）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（11）分格缝、装饰线、滴水详图（12）穿墙管道、标牌详图（13）伸缩缝、空调机搁板（14）空调机室外机架、防盗网、水落管卡子详图8 节能功效 适用范围 基本构造 技术特点 主要性能指标 施工程序 施工要点 外墙外保温构造图示 节能功效 外墙保温现场图 1 适用范围基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。可用于不同气候区建筑外墙外保温工程。2 基本构造： 基墙、粘贴层、保温隔热层、抗裂防护层、饰面层（涂料、面砖）3 技术特点： 该技术采纳点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住的舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑国情的外墙外保温体系。4 主要性能指标 保温板主要性能指标 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑序号 检验项目 单位 标准要求 1 表面密度 Kg/ ㎡ 35—45 2 导热系数 w/ （m·k） ≤0.028 3 尺寸稳定性 ％ ≤0.30 4 垂直于板面方向的抗拉强度 MPa ≥0.10 5 燃烧的性能（氧指数） ％ ≥30 膨胀锚固定主要性能指标检验项目 单位 标准要求 单个锚栓抗拉承载力标准值 KN ≥0.60 单个锚栓对系统传热增加值 w/ （㎡ k ） ≤0.004 5.施工程序 ----------------------------精品 word 文档 值得下载 值得拥有-...
