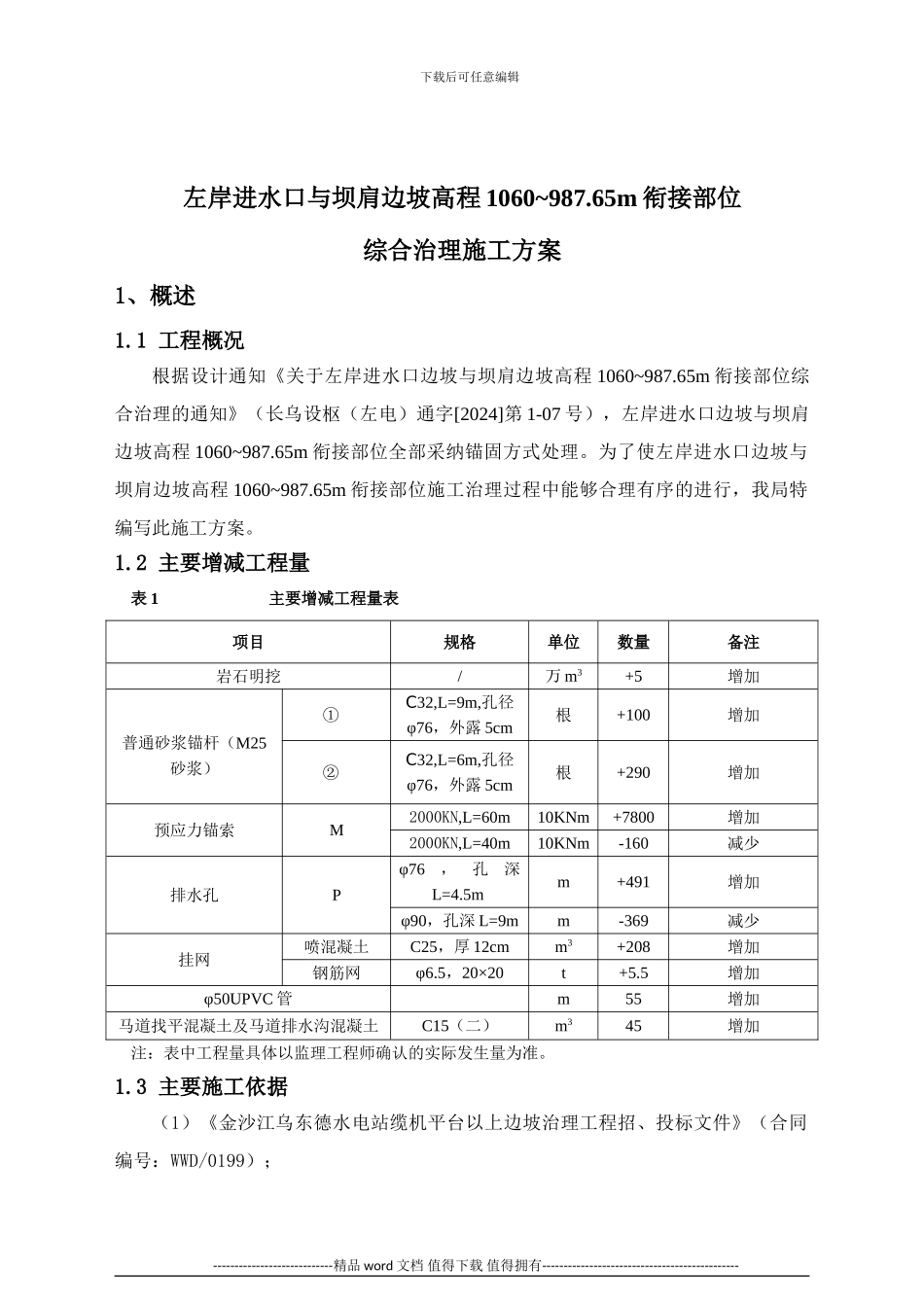

下载后可任意编辑 左岸进水口与坝肩边坡高程 1060~987.65m 衔接部位综合治理施工方案1、概述1.1 工程概况根据设计通知《关于左岸进水口边坡与坝肩边坡高程 1060~987.65m 衔接部位综合治理的通知》（长乌设枢（左电）通字[2024]第 1-07 号），左岸进水口边坡与坝肩边坡高程 1060~987.65m 衔接部位全部采纳锚固方式处理。为了使左岸进水口边坡与坝肩边坡高程 1060~987.65m 衔接部位施工治理过程中能够合理有序的进行，我局特编写此施工方案。1.2 主要增减工程量表 1 主要增减工程量表项目规格单位数量备注岩石明挖/万 m3+5增加普通砂浆锚杆（M25砂浆）①C32,L=9m,孔径φ76，外露 5cm根+100增加②C32,L=6m,孔径φ76，外露 5cm根+290增加预应力锚索M2000KN,L=60m10KNm+7800增加2000KN,L=40m10KNm-160减少排水孔Pφ76，孔深L=4.5mm+491增加φ90，孔深 L=9mm-369减少挂网喷混凝土C25，厚 12cmm3+208增加钢筋网φ6.5，20×20t+5.5增加φ50UPVC 管m55增加马道找平混凝土及马道排水沟混凝土C15（二）m345增加注：表中工程量具体以监理工程师确认的实际发生量为准。1.3 主要施工依据（1）《金沙江乌东德水电站缆机平台以上边坡治理工程招、投标文件》（合同编号：WWD/0199）；----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（2）《左岸进水口边坡与坝肩边坡高程 1060m～988m 衔接部位开挖支护平面布置图》（139E71-05-19）；（3）《关于左岸进水口边坡与坝肩边坡高程 1060～987.65m 衔接部位综合治理的通知》（长乌设枢（左电）通字[2024]第 1-07 号）；（4）《大坝左岸坝肩高程 1030m～987.65m 边坡开挖支护施工方案》（WDD/DB/技[2024]-001）；（5）《大坝标段天然边坡和人工边坡支护排架专项施工方案》（ WDD/DB/技[2024]-041）；（6）引用的主要标准和规程、法律规范（但不限于）：①《水电水利工程边坡施工技术法律规范》（DL/T 5255-2024）；②《水利水电工程锚喷支护技术法律规范》(SL377-2024)；③《水电水利工程预应力锚索施工法律规范》（DL/T 5083-2024）；④《爆破安全规程》（GB6722-2024）。2、施工布置2.1 施工通道左岸进水口边坡与坝肩边坡高程 1030～987.65m 段衔接部位边坡开挖主要利用临时施工道路 a、临时施工道路 b 进行出渣，其特征见下表 2-1。表 2-1 施工道路特性表道路名称长度(m)路面结构起点、终...
