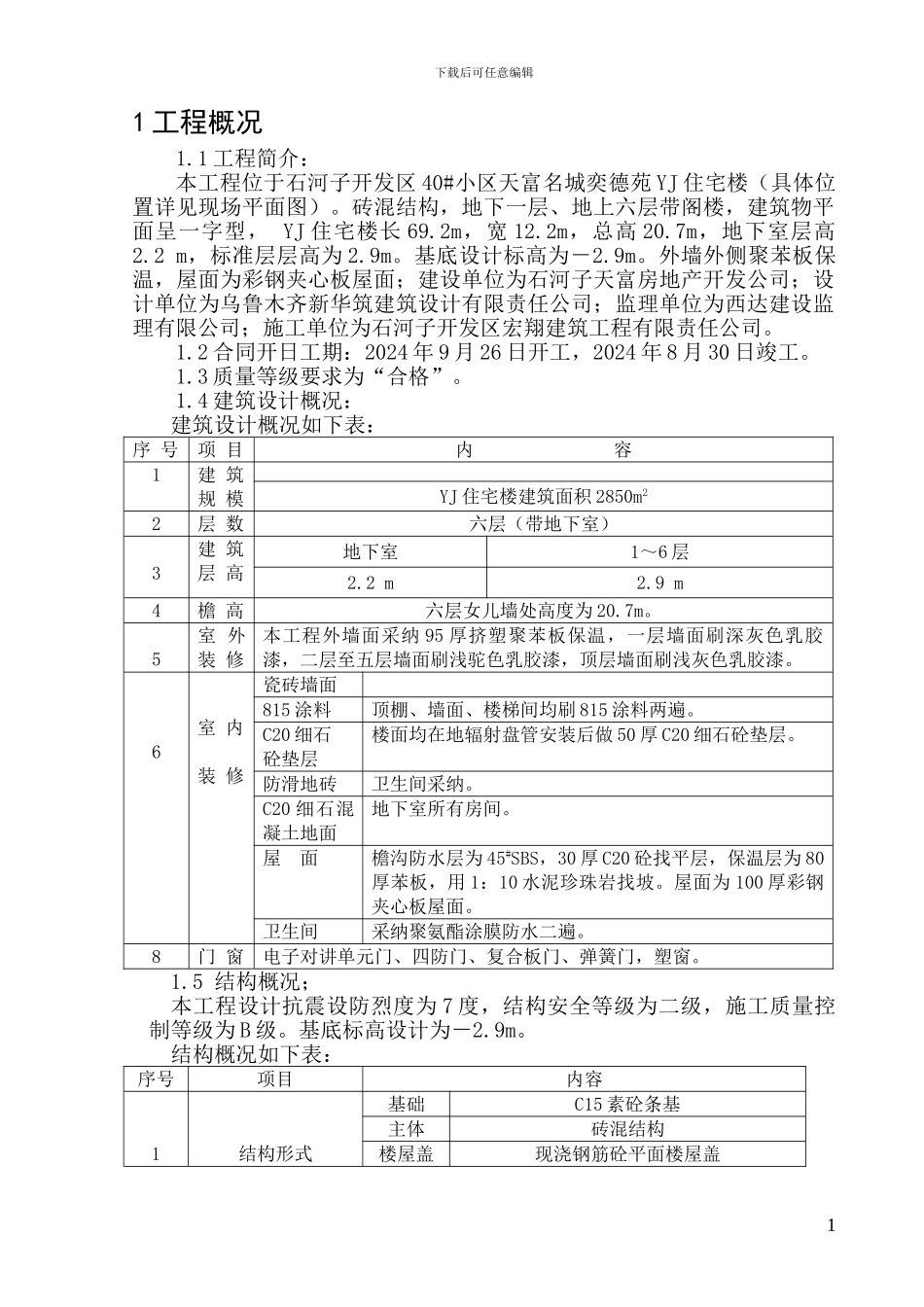

下载后可任意编辑1 工程概况1.1 工程简介：本工程位于石河子开发区 40#小区天富名城奕德苑 YJ 住宅楼（具体位置详见现场平面图）。砖混结构，地下一层、地上六层带阁楼，建筑物平面呈一字型， YJ 住宅楼长 69.2m，宽 12.2m，总高 20.7m，地下室层高2.2 m，标准层层高为 2.9m。基底设计标高为－2.9m。外墙外侧聚苯板保温，屋面为彩钢夹心板屋面；建设单位为石河子天富房地产开发公司；设计单位为乌鲁木齐新华筑建筑设计有限责任公司；监理单位为西达建设监理有限公司；施工单位为石河子开发区宏翔建筑工程有限责任公司。1.2 合同开日工期：2024 年 9 月 26 日开工，2024 年 8 月 30 日竣工。1.3 质量等级要求为“合格”。1.4 建筑设计概况： 建筑设计概况如下表：序 号项 目内 容1建 筑规 模YJ 住宅楼建筑面积 2850m22层 数六层（带地下室）3建 筑层 高地下室1～6 层2.2 m2.9 m4檐 高六层女儿墙处高度为 20.7m。5室 外装 修本工程外墙面采纳 95 厚挤塑聚苯板保温，一层墙面刷深灰色乳胶漆，二层至五层墙面刷浅驼色乳胶漆，顶层墙面刷浅灰色乳胶漆。6室 内装 修瓷砖墙面815 涂料顶棚、墙面、楼梯间均刷 815 涂料两遍。C20 细石砼垫层楼面均在地辐射盘管安装后做 50 厚 C20 细石砼垫层。防滑地砖卫生间采纳。C20 细石混凝土地面地下室所有房间。屋 面檐沟防水层为 45#SBS，30 厚 C20 砼找平层，保温层为 80厚苯板，用 1：10 水泥珍珠岩找坡。屋面为 100 厚彩钢夹心板屋面。卫生间采纳聚氨酯涂膜防水二遍。8门 窗电子对讲单元门、四防门、复合板门、弹簧门，塑窗。1.5 结构概况；本工程设计抗震设防烈度为 7 度，结构安全等级为二级，施工质量控制等级为 B 级。基底标高设计为－2.9m。结构概况如下表：序号项目内容1结构形式基础C15 素砼条基主体砖混结构楼屋盖现浇钢筋砼平面楼屋盖1下载后可任意编辑2抗震级别抗震设防烈度为 7 度3结构设计基准期50 年4地基土质卵石土，地基承载力标准值为 450KPa5砼及砌体地基与基础条基为 C15，其余为 C20。6主体结构钢筋砼构件均为 C20。7砌 体砖采纳 MU10 粘土砖，±0.00 以下为 M10 水泥砂浆，一～四层为 M10 混合砂浆，五层为 M7.5 混合砂浆，六层为 M5 混合砂浆。1. 6 建筑给排水及采暖:本建筑给排水及采暖的设计概况如下：给水：给水系统均采纳热镀锌管，丝扣连接。供水管地下室主管为DN50 变径为 DN40、DN...
