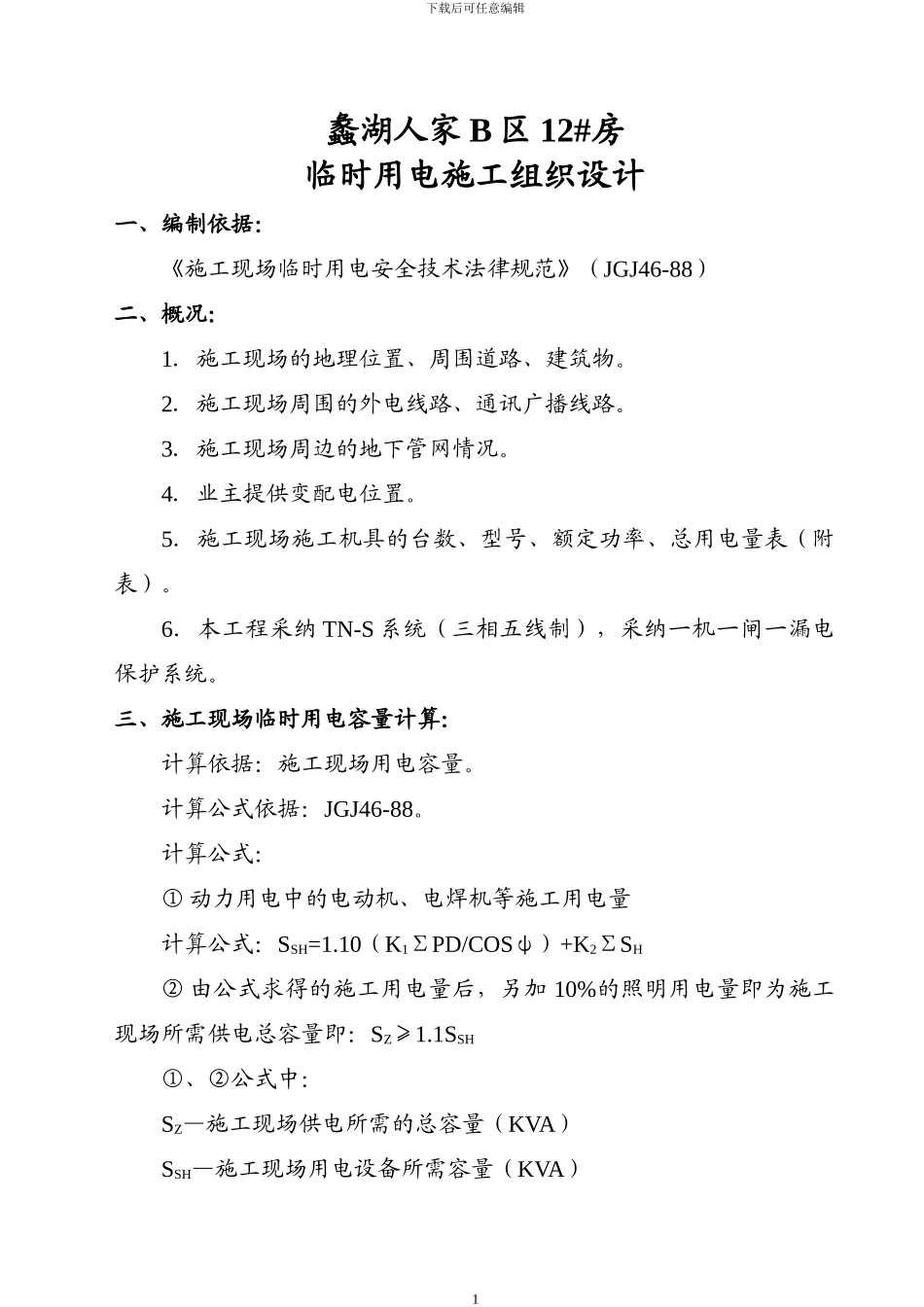

下载后可任意编辑蠡湖人家 B 区 12#房临时用电施工组织设计一、编制依据：《施工现场临时用电安全技术法律规范》（JGJ46-88）二、概况：1．施工现场的地理位置、周围道路、建筑物。2．施工现场周围的外电线路、通讯广播线路。3．施工现场周边的地下管网情况。4．业主提供变配电位置。5．施工现场施工机具的台数、型号、额定功率、总用电量表（附表）。6．本工程采纳 TN-S 系统（三相五线制），采纳一机一闸一漏电保护系统。三、施工现场临时用电容量计算：计算依据：施工现场用电容量。计算公式依据：JGJ46-88。计算公式：① 动力用电中的电动机、电焊机等施工用电量计算公式：SSH=1.10（K1∑PD/COSψ）+K2∑SH② 由公式求得的施工用电量后，另加 10%的照明用电量即为施工现场所需供电总容量即：SZ≥1.1SSH①、②公式中：SZ—施工现场供电所需的总容量（KVA）SSH—施工现场用电设备所需容量（KVA）1下载后可任意编辑∑PD—施工现场用电动机额定功率之和（KVA）∑SH—施工现场电焊机额定容量之和（KVA）1.10—容量损失系数K1—电动机同时需用系数 0.6K2—电焊机同时需用系数 0.6COSψ—电动机平均功率因素 0.75③ 将施工现场用电设备、电焊机用电功率代入公式中：∑SH=90KAV∑PD=165.8KWSSH =199.904KW SZ=219.8944KW 四、设备、材料的质量要求：1．导线的截面符合配电线路负荷的截面要求，不能以小代大。导线质量必须符合要求，采购要有合格证，经验收合格后方可使用。2．总配电箱、分配电箱、配电箱、移动电箱、漏电保护器必须在政府安检部门指定定点供应商、厂家采购，规格、型号符合要求，验收合格后方可使用。五、临时用电架设、安装要求：1．临时用电的架设、安装必须是持有效电工证书的专业人员进行安装，并对安装人员进行临时施工组织设计的安全技术交底。2．接地系统安装：① 总配电箱金属外壳做重复接地线，接地形式三角型接地。接地体不准用螺纹钢，使用 50×50×5 的角钢或大直径圆钢，打入地下不少于 2m。两根角钢之间的距离不少于 2.5m。接地电阻值不大于 4Ω。2下载后可任意编辑② 在配电线路末端处做重复接地，作法同上。接地电阻不大于10Ω。③ 塔式起重机、井字架、物料提升机、脚手架四角做防雷接地。接地体用 50×50×5 角钢打入地下不少于 2.5m，防雷装置的冲击接地电阻值不得大于 30Ω。④ 重复接地必须在保护零线上，工作零线不能重复接地。3．保护接零系统：① 保护零线严禁通过任何开关和熔...
