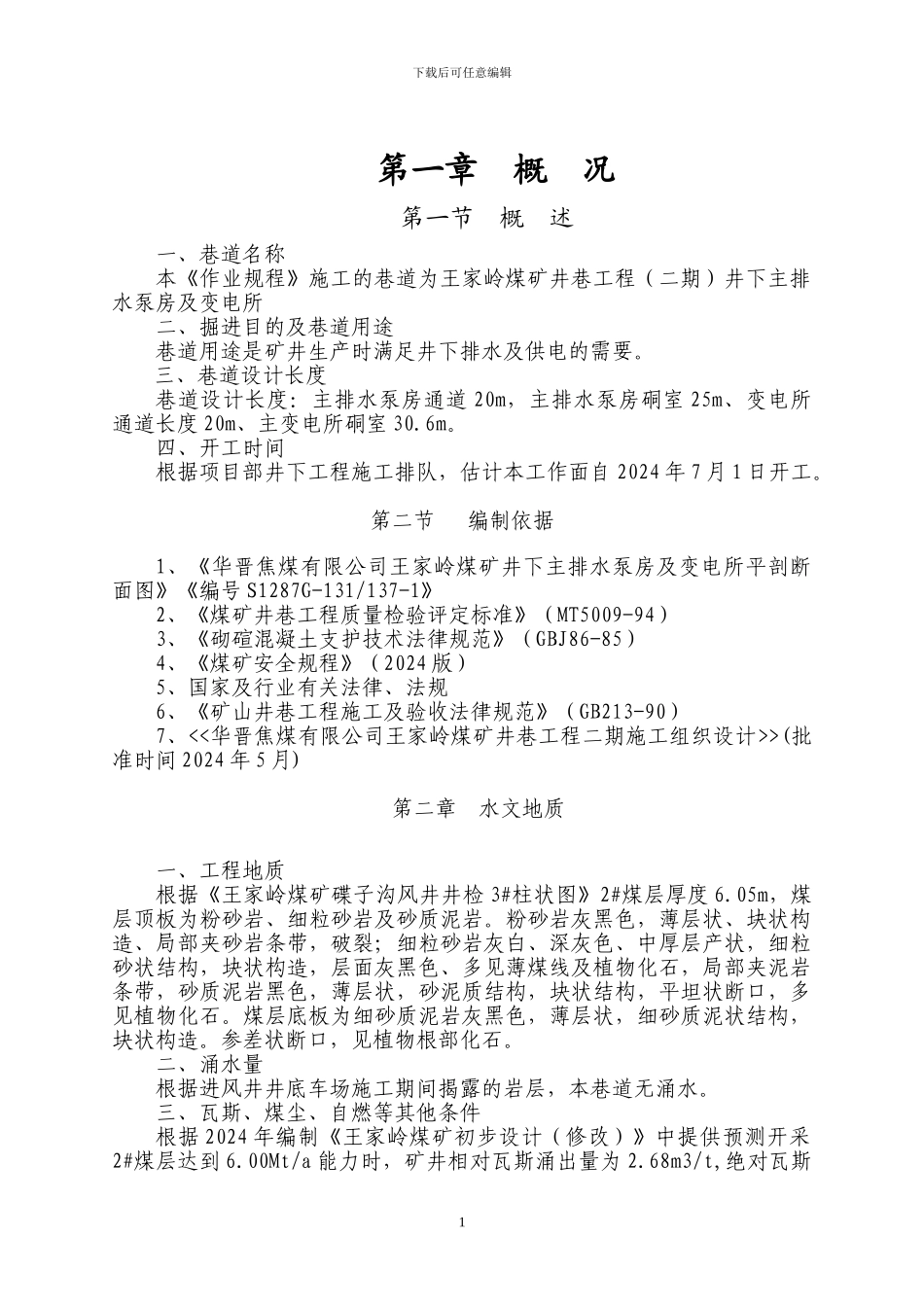

下载后可任意编辑第一章 概 况第一节 概 述一、巷道名称本《作业规程》施工的巷道为王家岭煤矿井巷工程（二期）井下主排水泵房及变电所二、掘进目的及巷道用途巷道用途是矿井生产时满足井下排水及供电的需要。三、巷道设计长度巷道设计长度：主排水泵房通道 20m，主排水泵房硐室 25m、变电所通道长度 20m、主变电所硐室 30.6m。四、开工时间根据项目部井下工程施工排队，估计本工作面自 2024 年 7 月 1 日开工。 第二节 编制依据1、《华晋焦煤有限公司王家岭煤矿井下主排水泵房及变电所平剖断面图》《编号 S1287G-131/137-1》2、《煤矿井巷工程质量检验评定标准》（MT5009-94）3、《砌碹混凝土支护技术法律规范》（GBJ86-85）4、《煤矿安全规程》（2024 版）5、国家及行业有关法律、法规6、《矿山井巷工程施工及验收法律规范》（GB213-90）7、<<华晋焦煤有限公司王家岭煤矿井巷工程二期施工组织设计>>(批准时间 2024 年 5 月)第二章 水文地质一、工程地质根据《王家岭煤矿碟子沟风井井检 3#柱状图》2#煤层厚度 6.05m，煤层顶板为粉砂岩、细粒砂岩及砂质泥岩。粉砂岩灰黑色，薄层状、块状构造、局部夹砂岩条带，破裂；细粒砂岩灰白、深灰色、中厚层产状，细粒砂状结构，块状构造，层面灰黑色、多见薄煤线及植物化石，局部夹泥岩条带，砂质泥岩黑色，薄层状，砂泥质结构，块状结构，平坦状断口，多见植物化石。煤层底板为细砂质泥岩灰黑色，薄层状，细砂质泥状结构，块状构造。参差状断口，见植物根部化石。二、涌水量根据进风井井底车场施工期间揭露的岩层，本巷道无涌水。三、瓦斯、煤尘、自燃等其他条件根据 2024 年编制《王家岭煤矿初步设计（修改）》中提供预测开采2#煤层达到 6.00Mt/a 能力时，矿井相对瓦斯涌出量为 2.68m3/t,绝对瓦斯1下载后可任意编辑涌出量为 37.18m3/min，为低瓦斯矿井，根据建设单位要求根据高瓦斯进行管理。第三章 巷道支护说明第一节 巷道断面特征一、断面特征1—1 断面设计为半圆拱形，S 净=21.4m2；S 掘=26.7m2。2—2 断面设计为半圆拱形，S 净=14.6m2；S 掘=18.9m2。3—3 断面设计为半圆拱形，S 净=10.1m2；S 掘=13.2m2。巷道断面见附图：第二节 支护方式1、（一）临时支护采纳 φ200mm 的圆木做穿鞋带帽点柱做临时支护，圆木点柱柱最高高度 3000mm，最大控顶距离 2000mm，严禁空顶作业。圆木支柱上方用木板规 格 为 ： 长 × 宽 × 厚 =800×300×70mm ...
