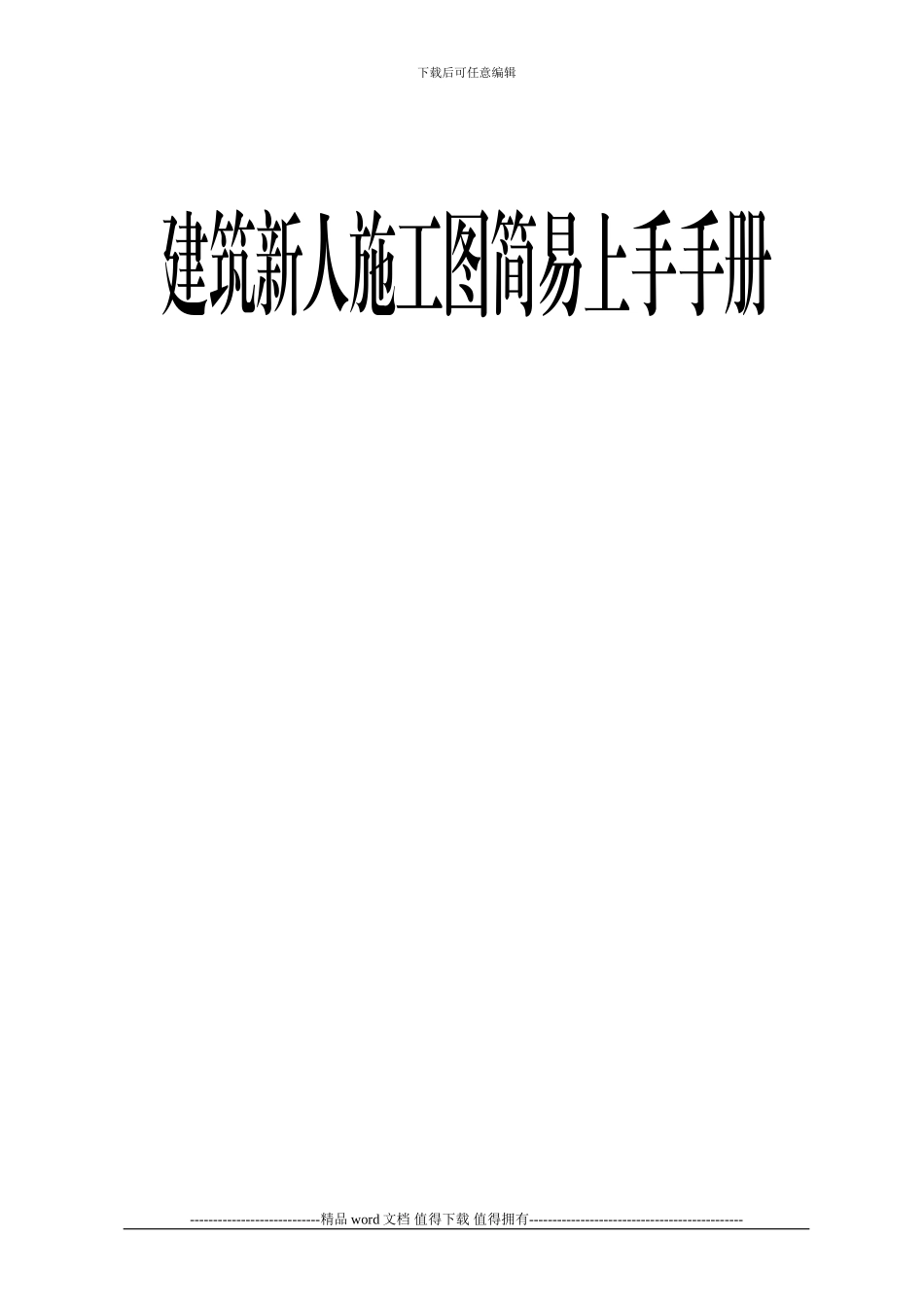

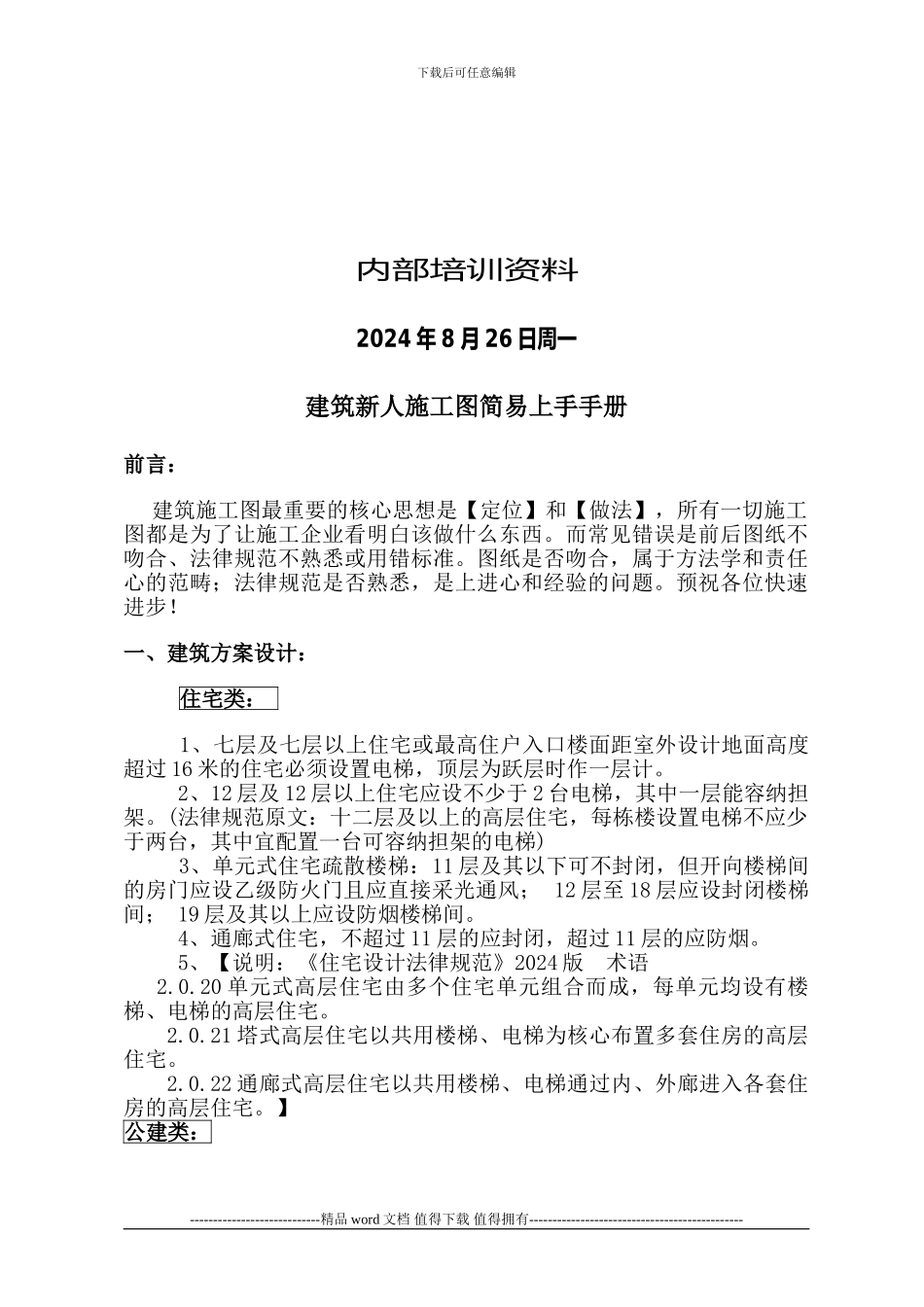

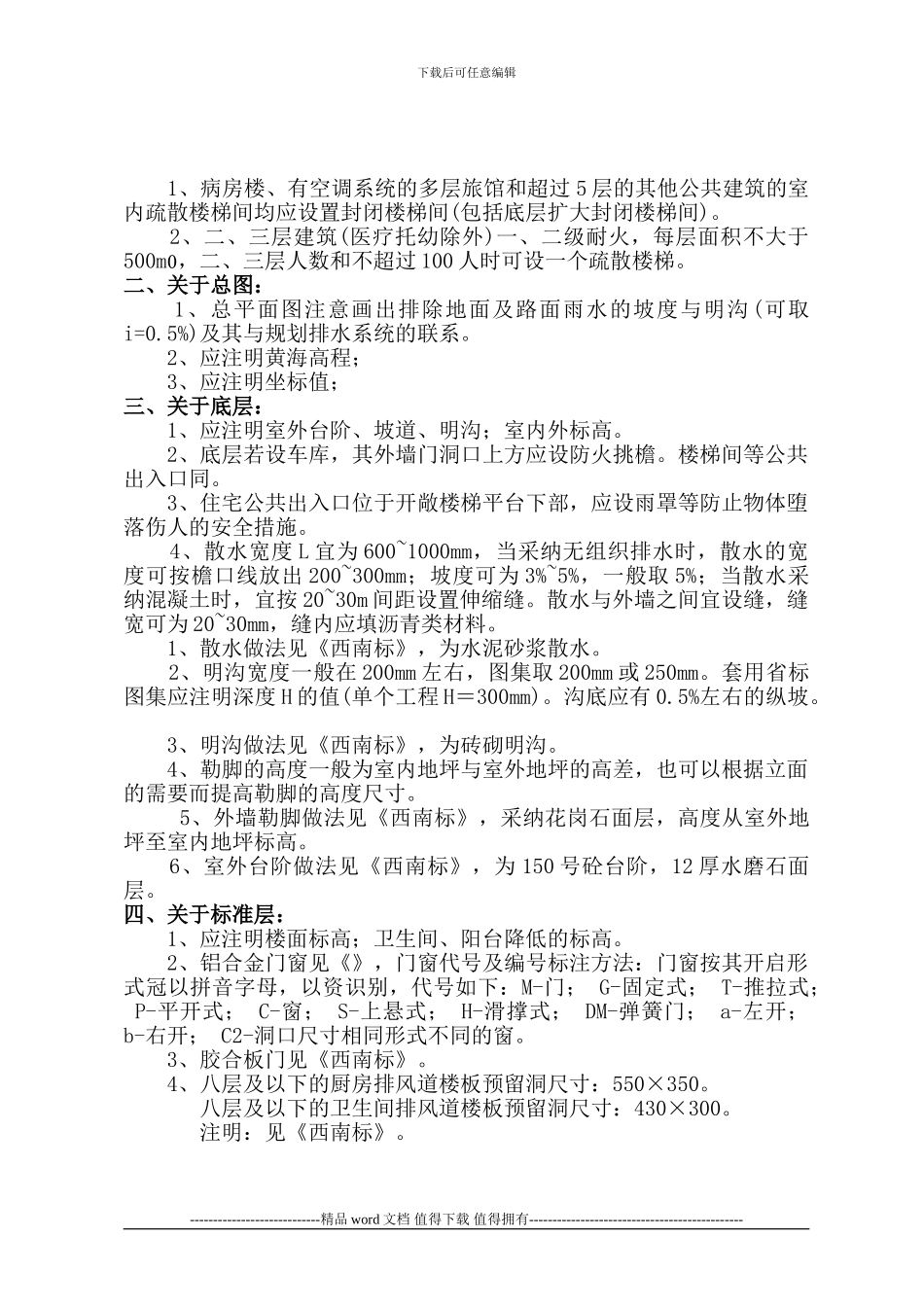

下载后可任意编辑建筑新人施工图简易上手手册----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑内部培训资料2024 年 8 月 26 日周一建筑新人施工图简易上手手册前言： 建筑施工图最重要的核心思想是【定位】和【做法】，所有一切施工图都是为了让施工企业看明白该做什么东西。而常见错误是前后图纸不吻合、法律规范不熟悉或用错标准。图纸是否吻合，属于方法学和责任心的范畴；法律规范是否熟悉，是上进心和经验的问题。预祝各位快速进步！一、建筑方案设计： 住宅类： 1、七层及七层以上住宅或最高住户入口楼面距室外设计地面高度超过 16 米的住宅必须设置电梯，顶层为跃层时作一层计。 2、12 层及 12 层以上住宅应设不少于 2 台电梯，其中一层能容纳担架。(法律规范原文：十二层及以上的高层住宅，每栋楼设置电梯不应少于两台，其中宜配置一台可容纳担架的电梯) 3、单元式住宅疏散楼梯：11 层及其以下可不封闭，但开向楼梯间的房门应设乙级防火门且应直接采光通风； 12 层至 18 层应设封闭楼梯间； 19 层及其以上应设防烟楼梯间。 4、通廊式住宅，不超过 11 层的应封闭，超过 11 层的应防烟。 5、【说明：《住宅设计法律规范》2024 版 术语 2.0.20 单元式高层住宅由多个住宅单元组合而成，每单元均设有楼梯、电梯的高层住宅。 2.0.21 塔式高层住宅以共用楼梯、电梯为核心布置多套住房的高层住宅。 2.0.22 通廊式高层住宅以共用楼梯、电梯通过内、外廊进入各套住房的高层住宅。】公建类： ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 1、病房楼、有空调系统的多层旅馆和超过 5 层的其他公共建筑的室内疏散楼梯间均应设置封闭楼梯间(包括底层扩大封闭楼梯间)。 2、二、三层建筑(医疗托幼除外)一、二级耐火，每层面积不大于500m，二、三层人数和不超过 100 人时可设一个疏散楼梯。 二、关于总图： 1、总平面图注意画出排除地面及路面雨水的坡度与明沟(可取i=0.5%)及其与规划排水系统的联系。 2、应注明黄海高程； 3、应注明坐标值； 三、关于底层： 1、应注明室外台阶、坡道、明沟；室内外标高。 2、底层若设车库，其外墙门洞口上方应设防火挑檐。楼梯间等公共出入口同。 3、住宅公共出入口位于开敞楼梯平台下部，...
