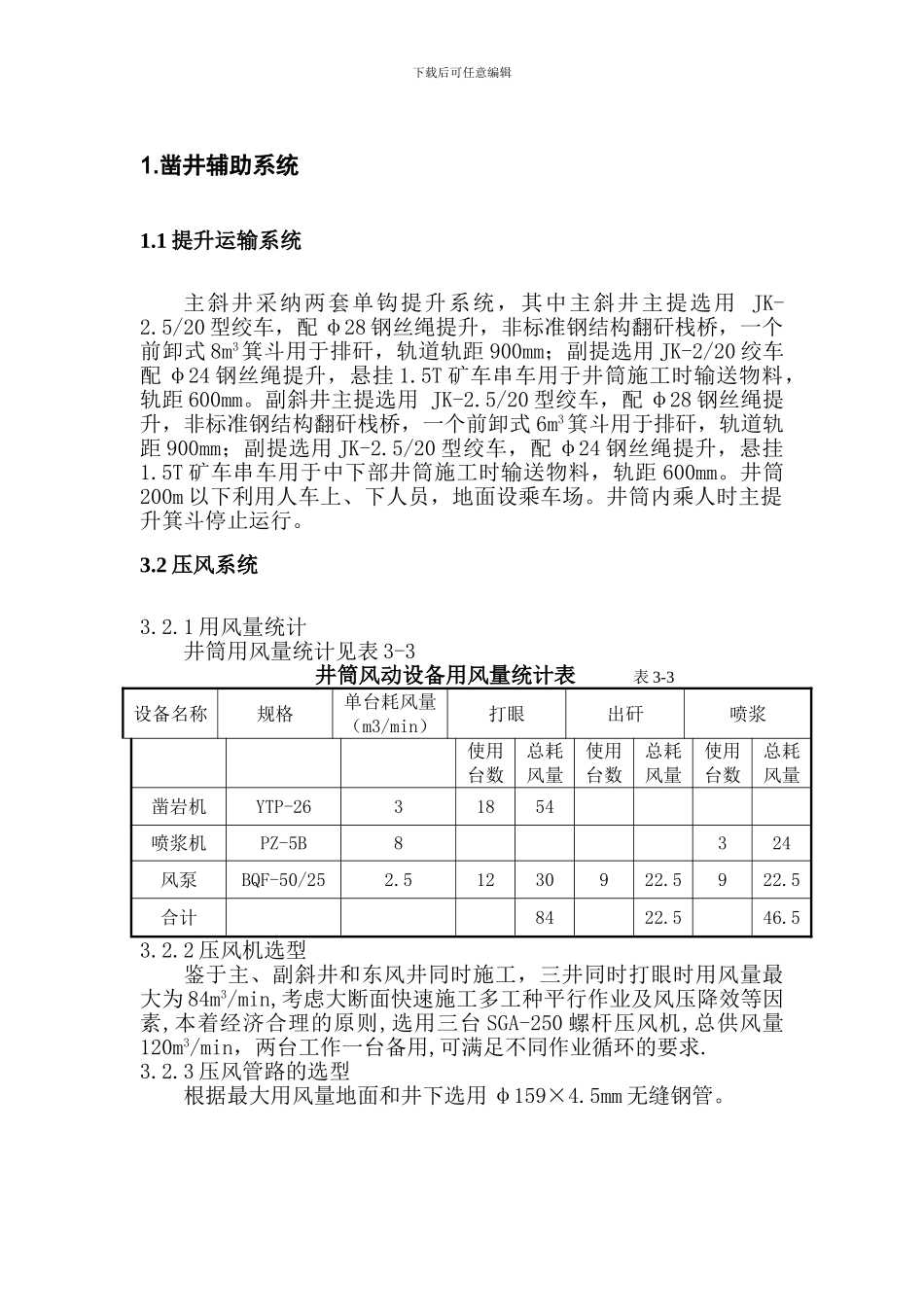

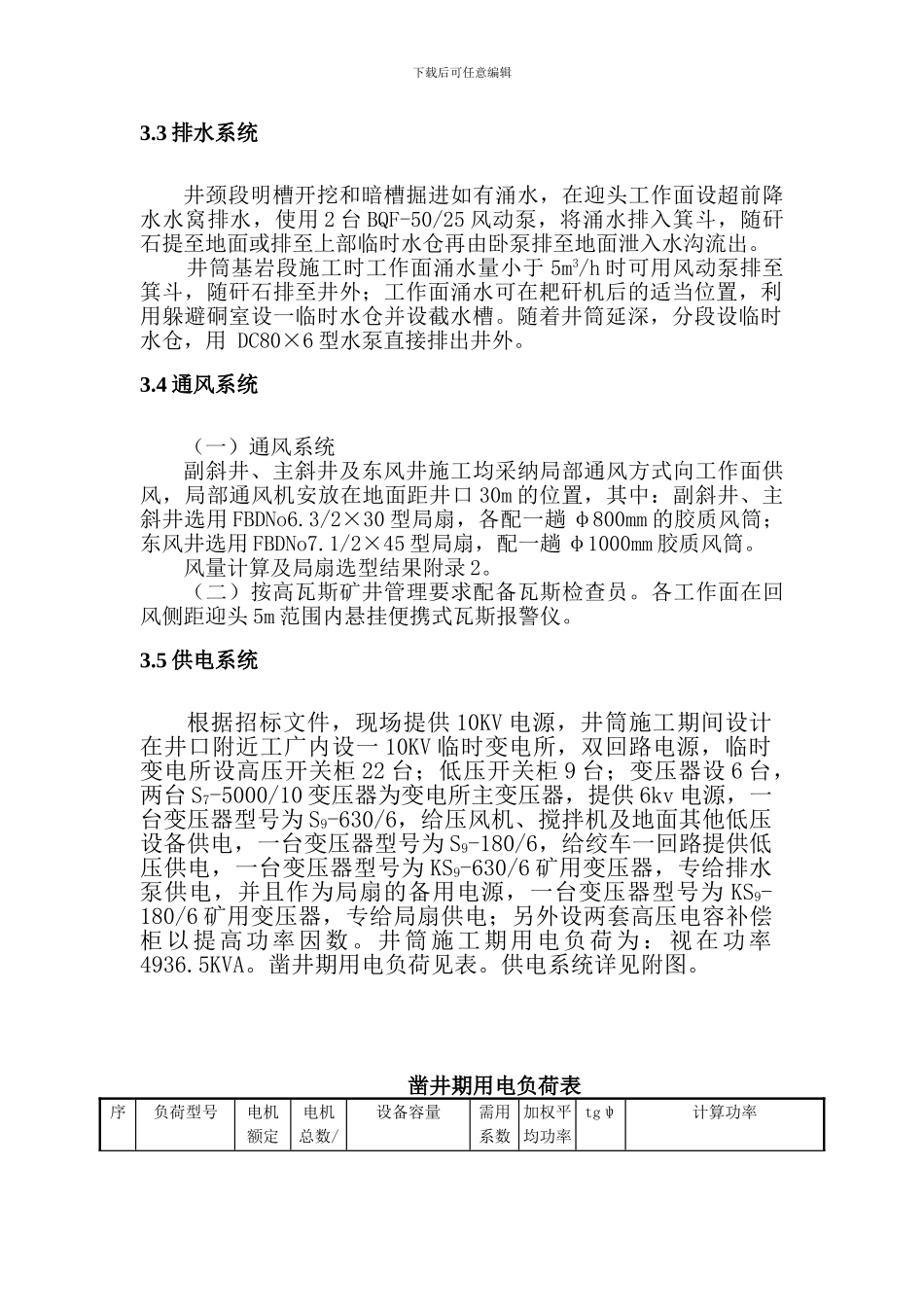

下载后可任意编辑1.凿井辅助系统1.1 提升运输系统主斜井采纳两套单钩提升系统，其中主斜井主提选用 JK-2.5/20 型绞车，配 φ28 钢丝绳提升，非标准钢结构翻矸栈桥，一个前卸式 8m3箕斗用于排矸，轨道轨距 900mm；副提选用 JK-2/20 绞车配 φ24 钢丝绳提升，悬挂 1.5T 矿车串车用于井筒施工时输送物料，轨距 600mm。副斜井主提选用 JK-2.5/20 型绞车，配 φ28 钢丝绳提升，非标准钢结构翻矸栈桥，一个前卸式 6m3箕斗用于排矸，轨道轨距 900mm；副提选用 JK-2.5/20 型绞车，配 φ24 钢丝绳提升，悬挂1.5T 矿车串车用于中下部井筒施工时输送物料，轨距 600mm。井筒200m 以下利用人车上、下人员，地面设乘车场。井筒内乘人时主提升箕斗停止运行。3.2 压风系统3.2.1 用风量统计井筒用风量统计见表 3-3 井筒风动设备用风量统计表 表 3-3设备名称规格单台耗风量（m3/min）打眼出矸喷浆使用台数总耗风量使用台数总耗风量使用台数总耗风量凿岩机YTP-2631854喷浆机PZ-5B8324风泵BQF-50/252.51230922.5922.5合计8422.546.53.2.2 压风机选型鉴于主、副斜井和东风井同时施工，三井同时打眼时用风量最大为 84m3/min,考虑大断面快速施工多工种平行作业及风压降效等因素,本着经济合理的原则,选用三台 SGA-250 螺杆压风机,总供风量120m3/min，两台工作一台备用,可满足不同作业循环的要求.3.2.3 压风管路的选型根据最大用风量地面和井下选用 φ159×4.5mm 无缝钢管。下载后可任意编辑3.3 排水系统井颈段明槽开挖和暗槽掘进如有涌水，在迎头工作面设超前降水水窝排水，使用 2 台 BQF-50/25 风动泵，将涌水排入箕斗，随矸石提至地面或排至上部临时水仓再由卧泵排至地面泄入水沟流出。井筒基岩段施工时工作面涌水量小于 5m3/h 时可用风动泵排至箕斗，随矸石排至井外；工作面涌水可在耙矸机后的适当位置，利用躲避硐室设一临时水仓并设截水槽。随着井筒延深，分段设临时水仓，用 DC80×6 型水泵直接排出井外。3.4 通风系统（一）通风系统 副斜井、主斜井及东风井施工均采纳局部通风方式向工作面供风，局部通风机安放在地面距井口 30m 的位置，其中：副斜井、主斜井选用 FBDNo6.3/2×30 型局扇，各配一趟 φ800mm 的胶质风筒；东风井选用 FBDNo7.1/2×45 型局扇，配一趟 φ1000mm 胶质风筒。风量计算及局扇选型结果附录 2。（二）按高瓦斯矿井管理要求配备瓦斯检查员。各工作面在回风侧距迎头 5m 范围内...
