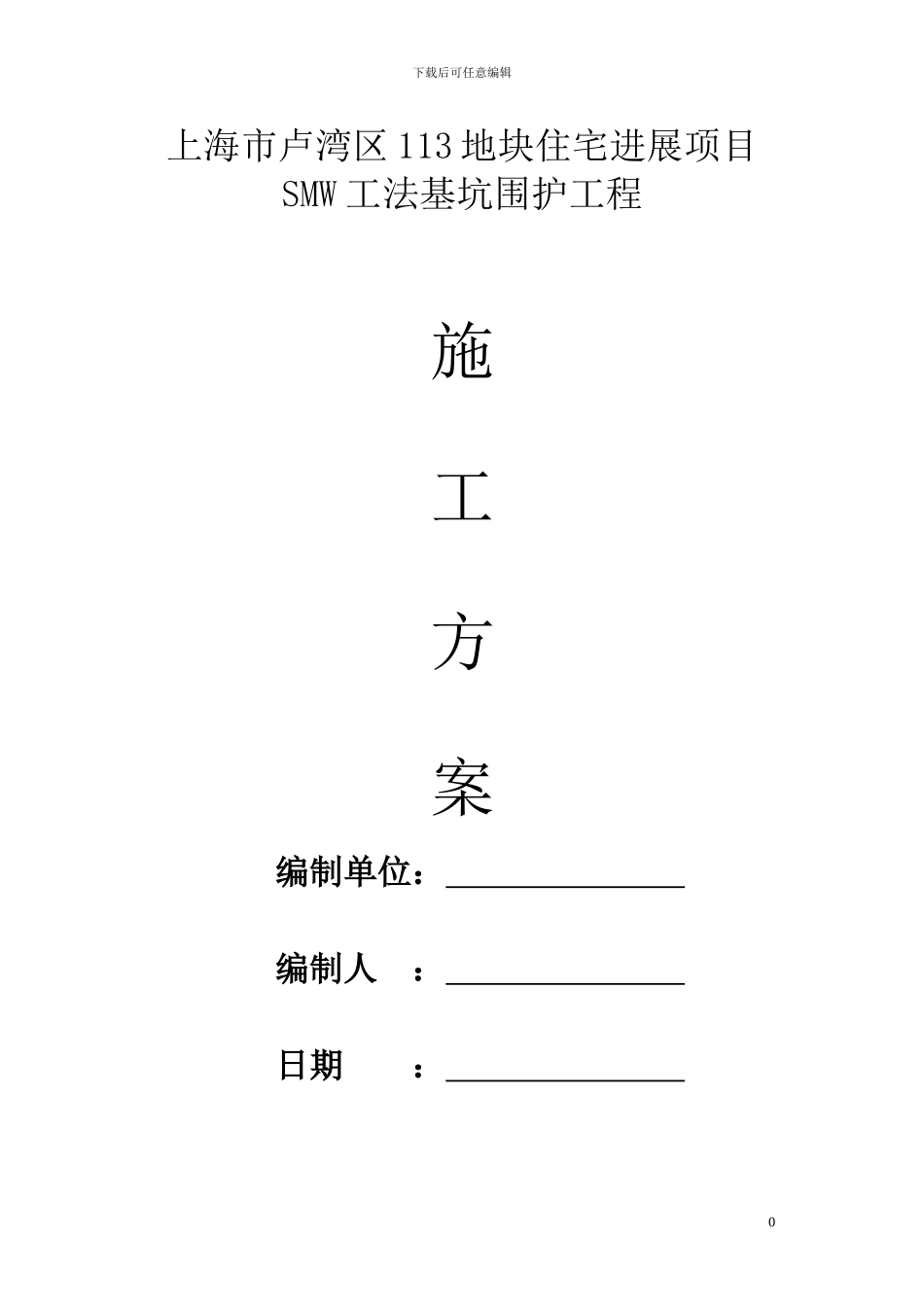

三轴搅拌桩施工组织设计_第1页
1/8
三轴搅拌桩施工组织设计_第2页
2/8
三轴搅拌桩施工组织设计_第3页
3/8
下载后可任意编辑上海市卢湾区 113 地块住宅进展项目SMW 工法基坑围护工程施工方案编制单位: 编制人 : 日期 : 0下载后可任意编辑一、工程概况工程名称:上海市卢湾区 113 地块住宅进展项目基坑围护工程建设单位:承包单位:上海市机械施工工程公司监理单位:上海建浩监理顾问有限公司设计单位:华东建筑设计讨论院有限公司本工程位于卢湾区黄陂路、马当路之间,南面靠复兴中路,北临自忠路上海新天地。本工程自然地坪标高约-0.500m(相当于绝对标高+3.300m)本基坑止水帷幕采纳单排三轴 SMW 工法,桩径 Ø650@450,采纳 32.5 级普通硅酸盐水泥,水泥掺量 22%,水灰比 1.5~1.6,搅拌深度13.8m,本次施工 109 幅桩,工程量约 902m3。二、SMW 工法搅拌桩工艺和流程2.1、施工工艺SMW 工法是用新型三轴中空叶片螺旋式搅拌桩机为工具,在地基土层中充填水泥浆并同时加入高压空气,同时钻机对水泥土进行充分搅拌,形成较为均一的水泥土,并置换出大量原状土。水泥土固化后,将形成具有一定强度和抗渗能力的水泥土桩体。SMW 工法搅拌桩桩体的垂直性、桩与桩的平行性和搭接程度都十分良好,保证了优良可靠的防水性能。2.2、SMW 工法搅拌施工流程SMW 工法搅拌桩施工为一喷一搅工艺,主要包括导沟开挖,桩机定位,水泥浆配制,搅拌施工,置换土处理等工艺流程,根据该基坑的技术要求,使用常规 DH508 桩机,实行一次钻搅达到设计深度。具体的流程如下图所示: 三、施工方法3.1、 施工准备工作 a、收集资料,搞好现场踏勘,对施工现场地上障碍物进行清理,并搞好场地的平整,施工用水用电合理布置,确保正常施工。 b、原材料的准备:所有使用的物料,应符合设计及法律规范,水1定位放线开挖导沟SMW 钻机定位施工水泥土搅拌桩SMW 钻机架设浆液配比置换土处理SMW 钻机移至下幅桩下载后可任意编辑泥必须具备出厂质量证明书,进货时应对其品种,标号,包装,出厂日期等进行验收,并按有关规定储存;每供应 200 吨水泥,必须取样送检。送检样品从 5~10 袋中各取少量。 c、会同甲方做好技术及安全交底工作,使各施工班组熟悉本工程各项设计及法律规范要求,增强安全意识。3.2、 测量放线,开挖导沟 根据甲方提供的坐标基准点,遵照图纸中具体尺寸位置,用经纬仪,长卷尺测量定位,标定围护结构的轴线,提请总承包方监理复核认可后。采纳挖机开挖施工沟槽,沟槽宽度一般为 1000mm,深度为 1200mm。遇到有地下障碍物...
