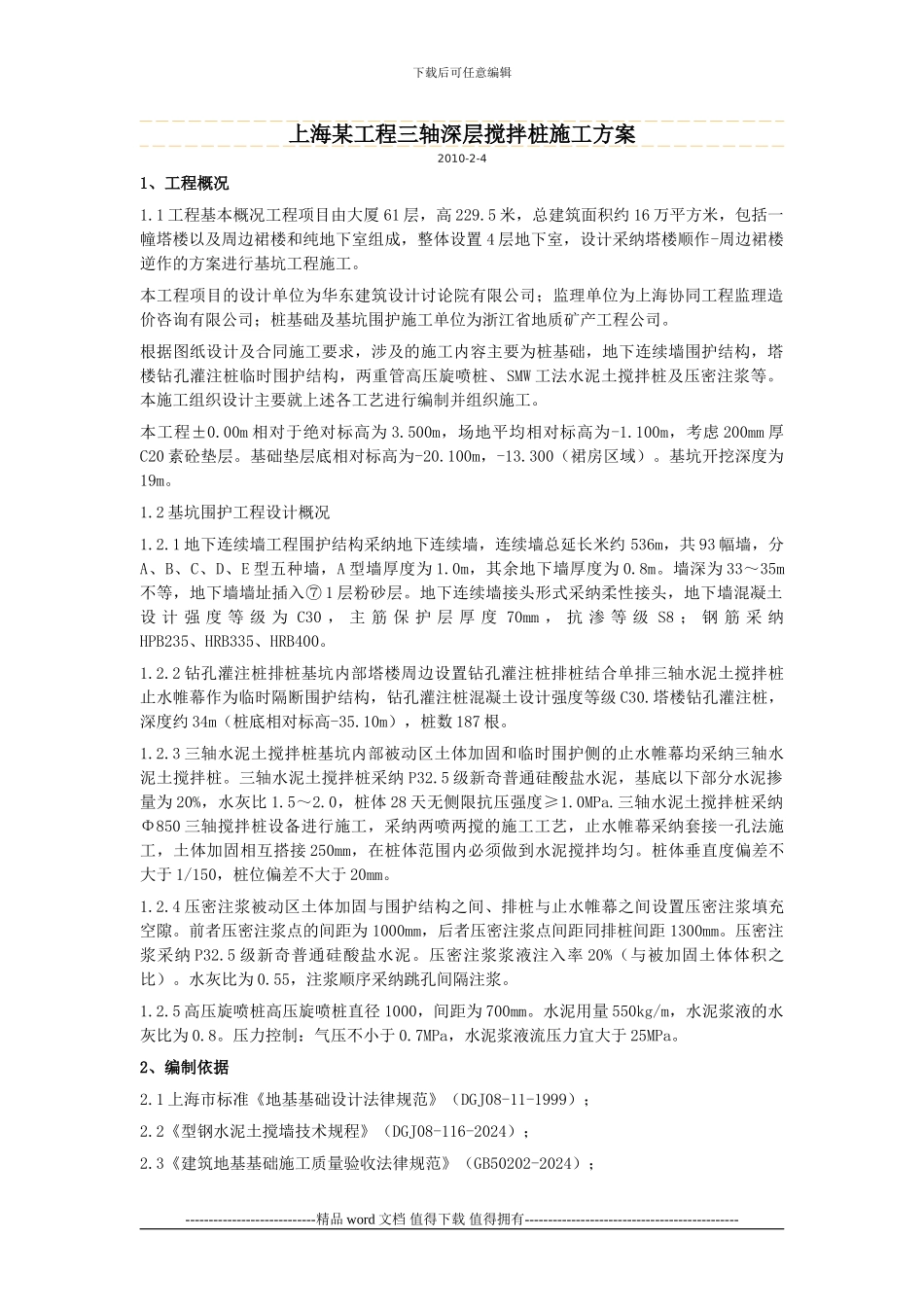

下载后可任意编辑上海某工程三轴深层搅拌桩施工方案2010-2-41、工程概况1.1 工程基本概况工程项目由大厦 61 层，高 229.5 米，总建筑面积约 16 万平方米，包括一幢塔楼以及周边裙楼和纯地下室组成，整体设置 4 层地下室，设计采纳塔楼顺作-周边裙楼逆作的方案进行基坑工程施工。本工程项目的设计单位为华东建筑设计讨论院有限公司；监理单位为上海协同工程监理造价咨询有限公司；桩基础及基坑围护施工单位为浙江省地质矿产工程公司。根据图纸设计及合同施工要求，涉及的施工内容主要为桩基础，地下连续墙围护结构，塔楼钻孔灌注桩临时围护结构，两重管高压旋喷桩、SMW 工法水泥土搅拌桩及压密注浆等。本施工组织设计主要就上述各工艺进行编制并组织施工。本工程±0.00m 相对于绝对标高为 3.500m，场地平均相对标高为-1.100m，考虑 200mm 厚C20 素砼垫层。基础垫层底相对标高为-20.100m，-13.300（裙房区域）。基坑开挖深度为19m。1.2 基坑围护工程设计概况1.2.1 地下连续墙工程围护结构采纳地下连续墙，连续墙总延长米约 536m，共 93 幅墙，分A、B、C、D、E 型五种墙，A 型墙厚度为 1.0m，其余地下墙厚度为 0.8m。墙深为 33～35m不等，地下墙墙址插入⑦ 1 层粉砂层。地下连续墙接头形式采纳柔性接头，地下墙混凝土设 计 强 度 等 级 为 C30 ， 主 筋 保 护 层 厚 度 70mm ， 抗 渗 等 级 S8 ； 钢 筋 采 纳HPB235、HRB335、HRB400。1.2.2 钻孔灌注桩排桩基坑内部塔楼周边设置钻孔灌注桩排桩结合单排三轴水泥土搅拌桩止水帷幕作为临时隔断围护结构，钻孔灌注桩混凝土设计强度等级 C30.塔楼钻孔灌注桩，深度约 34m（桩底相对标高-35.10m），桩数 187 根。1.2.3 三轴水泥土搅拌桩基坑内部被动区土体加固和临时围护侧的止水帷幕均采纳三轴水泥土搅拌桩。三轴水泥土搅拌桩采纳 P32.5 级新奇普通硅酸盐水泥，基底以下部分水泥掺量为 20%，水灰比 1.5～2.0，桩体 28 天无侧限抗压强度≥1.0MPa.三轴水泥土搅拌桩采纳Φ850 三轴搅拌桩设备进行施工，采纳两喷两搅的施工工艺，止水帷幕采纳套接一孔法施工，土体加固相互搭接 250mm，在桩体范围内必须做到水泥搅拌均匀。桩体垂直度偏差不大于 1/150，桩位偏差不大于 20mm。1.2.4 压密注浆被动区土体加固与围护结构之间、排桩与止水帷幕之间设置压密注浆填充空隙。前者压密注浆点的间距为 1000mm，后者压密注浆点间距同排桩间距 1300...
