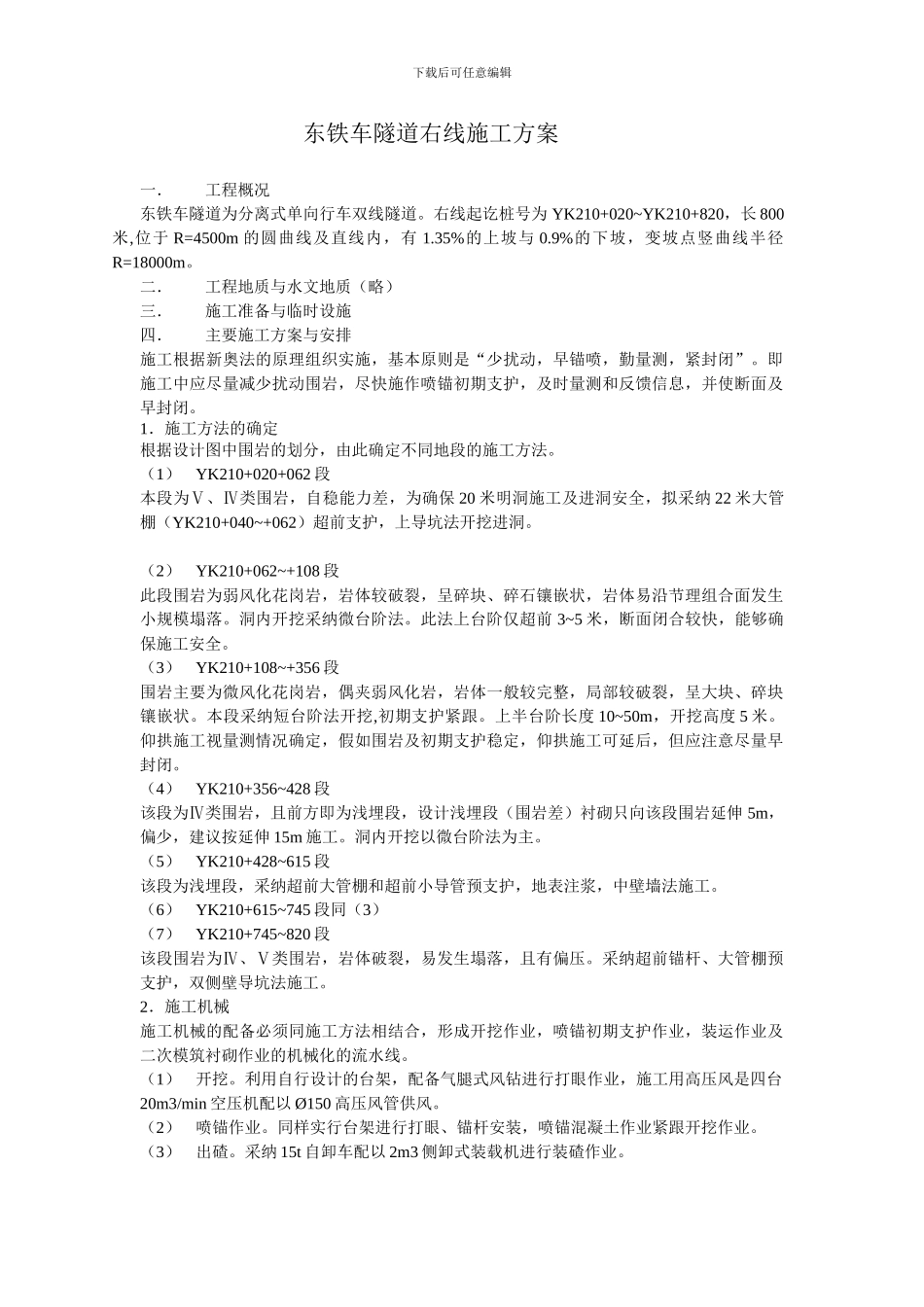

下载后可任意编辑东铁车隧道右线施工方案一.工程概况东铁车隧道为分离式单向行车双线隧道。右线起讫桩号为 YK210+020~YK210+820,长 800米,位于 R=4500m 的圆曲线及直线内,有 1.35%的上坡与 0.9%的下坡,变坡点竖曲线半径R=18000m。二.工程地质与水文地质(略)三.施工准备与临时设施四.主要施工方案与安排施工根据新奥法的原理组织实施,基本原则是“少扰动,早锚喷,勤量测,紧封闭”。即施工中应尽量减少扰动围岩,尽快施作喷锚初期支护,及时量测和反馈信息,并使断面及早封闭。1.施工方法的确定根据设计图中围岩的划分,由此确定不同地段的施工方法。(1)YK210+020+062 段本段为Ⅴ、Ⅳ类围岩,自稳能力差,为确保 20 米明洞施工及进洞安全,拟采纳 22 米大管棚(YK210+040~+062)超前支护,上导坑法开挖进洞。(2)YK210+062~+108 段此段围岩为弱风化花岗岩,岩体较破裂,呈碎块、碎石镶嵌状,岩体易沿节理组合面发生小规模塌落。洞内开挖采纳微台阶法。此法上台阶仅超前 3~5 米,断面闭合较快,能够确保施工安全。(3)YK210+108~+356 段围岩主要为微风化花岗岩,偶夹弱风化岩,岩体一般较完整,局部较破裂,呈大块、碎块镶嵌状。本段采纳短台阶法开挖,初期支护紧跟。上半台阶长度 10~50m,开挖高度 5 米。仰拱施工视量测情况确定,假如围岩及初期支护稳定,仰拱施工可延后,但应注意尽量早封闭。(4)YK210+356~428 段该段为Ⅳ类围岩,且前方即为浅埋段,设计浅埋段(围岩差)衬砌只向该段围岩延伸 5m,偏少,建议按延伸 15m 施工。洞内开挖以微台阶法为主。(5)YK210+428~615 段该段为浅埋段,采纳超前大管棚和超前小导管预支护,地表注浆,中壁墙法施工。(6)YK210+615~745 段同(3)(7)YK210+745~820 段该段围岩为Ⅳ、Ⅴ类围岩,岩体破裂,易发生塌落,且有偏压。采纳超前锚杆、大管棚预支护,双侧壁导坑法施工。2.施工机械施工机械的配备必须同施工方法相结合,形成开挖作业,喷锚初期支护作业,装运作业及二次模筑衬砌作业的机械化的流水线。(1)开挖。利用自行设计的台架,配备气腿式风钻进行打眼作业,施工用高压风是四台20m3/min 空压机配以 Ø150 高压风管供风。(2)喷锚作业。同样实行台架进行打眼、锚杆安装,喷锚混凝土作业紧跟开挖作业。(3)出碴。采纳 15t 自卸车配以 2m3 侧卸式装载机进行装碴作业。下载后可任意编辑(4)二次衬砌。采纳 12m 长混凝土液压模板衬砌台车立...
