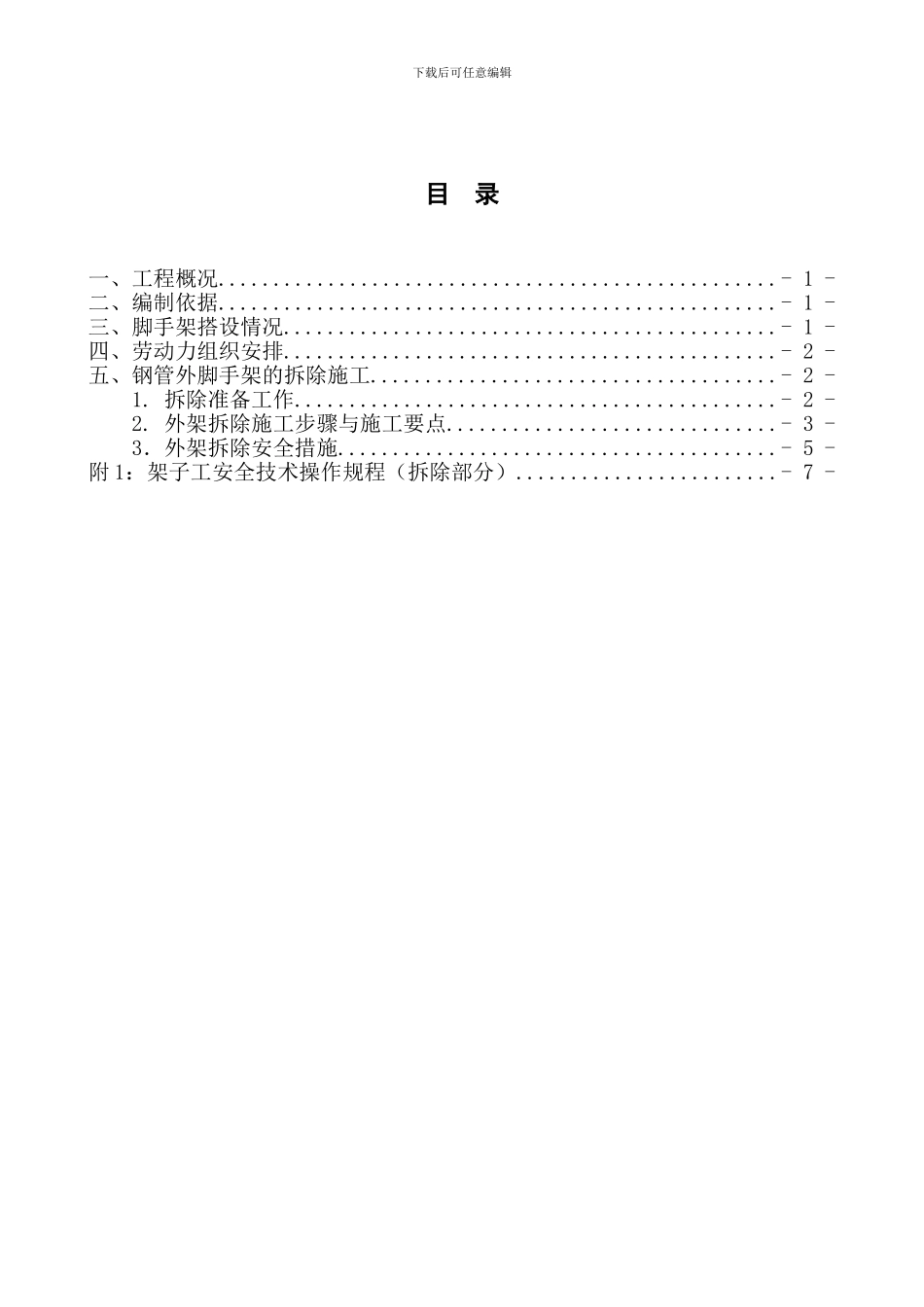

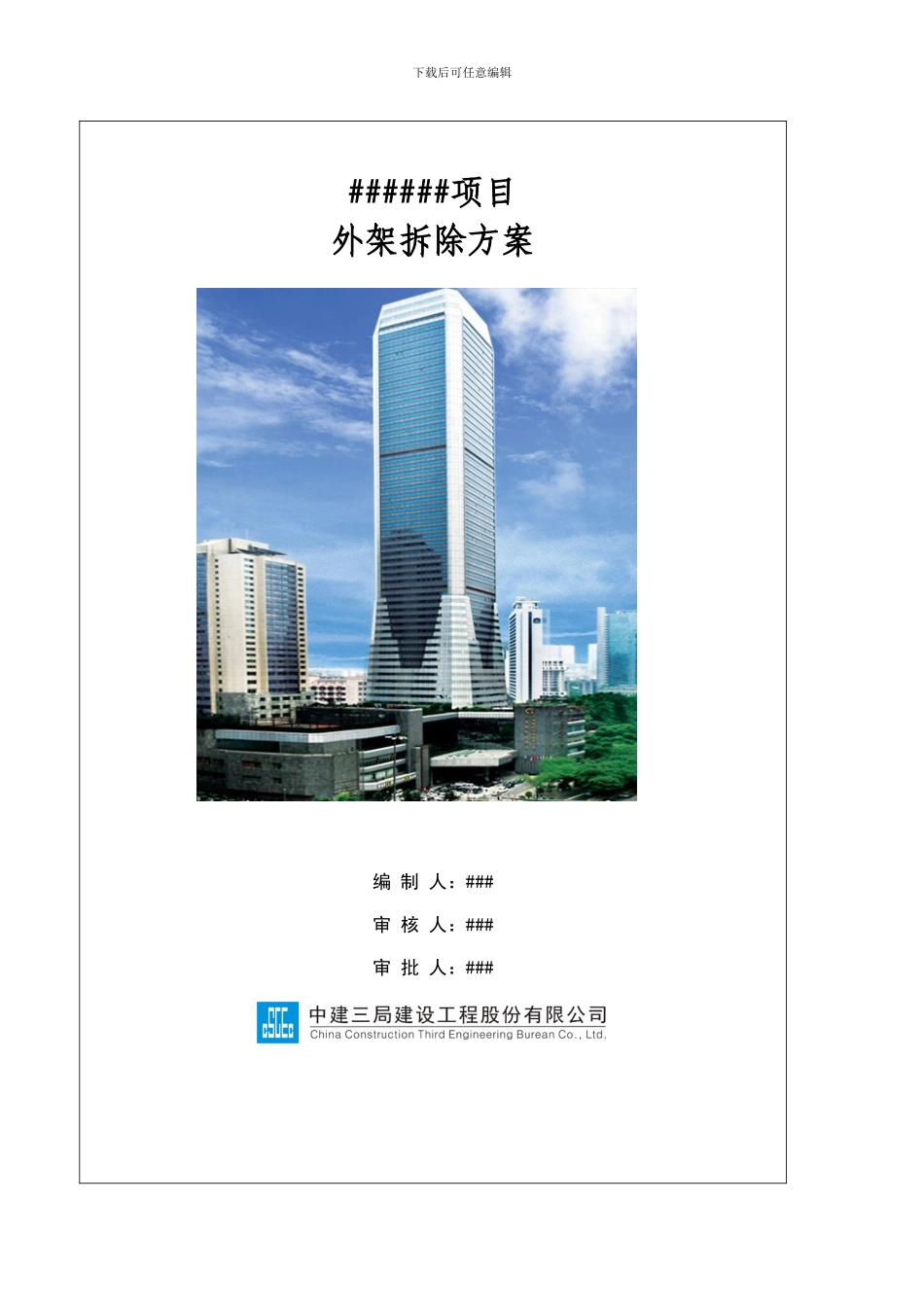

下载后可任意编辑######项目外架拆除方案编 制 人：###审 核 人：###审 批 人：### 下载后可任意编辑下载后可任意编辑目 录一、工程概况...................................................- 1 -二、编制依据...................................................- 1 -三、脚手架搭设情况.............................................- 1 -四、劳动力组织安排.............................................- 2 -五、钢管外脚手架的拆除施工.....................................- 2 -1. 拆除准备工作............................................- 2 -2. 外架拆除施工步骤与施工要点..............................- 3 -3．外架拆除安全措施........................................- 5 -附 1：架子工安全技术操作规程（拆除部分）........................- 7 -下载后可任意编辑一、工程概况######工程位于#####地区。塔楼 40 层高度 130m,机房层共三层高度10.4m,工程占地 35000.9㎡，总建筑面积 20.5 万㎡，地上建筑面积为 165000 m2，地下建筑面积为 40000m2。TA/TB 塔楼结构形式为钢筋混凝土框架-核心筒结构， QA/QB 裙楼结构形式为框架结构。根据本工程的施工特点，特制定外脚手架拆除施工方案。二、编制依据1、施工图纸、施工组织设计、本工程外脚手架搭设施工方案。2、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）3、《建筑安装工程质量检验评统一标准》（GBJ300—2001）4、《建筑施工高处作业安全技术规程》《JG80—99》5、《建筑施工安全检查标准》(JGJ59—2024)三、脚手架搭设情况本工程采纳落地脚手架及型钢悬挑脚手架作为结构施工外架，裙楼为落地式脚手架，主楼单体 5F 以下采纳落地脚手架，6F 及以上每 5F 为一个挑段采纳型钢悬挑脚手架。外架采纳的钢管类型为 Φ48×3.0，落地式脚手架为双排脚手架，立杆采纳单立管，立杆纵距为 1.50 米，横距为 1.0 米，步距为 1.80 米；连墙件采纳 2步 2 跨，竖向间距 3.60 米，水平间距 3 米。型钢悬挑架水平钢梁采纳 18a 工字钢，外悬挑段长度为 1.20 米，建筑物内锚固段长度为 2.7 米，5 层一个挑段的搭设高度为 19.25 米，立杆采纳单立管，立杆的纵距为 1.3-1.50 米，横距为 0.80 米，步距为 1.80 米，连墙件采纳 2 步2 跨，竖向间距 3.60 米，水平间距 3 米。0下载后可任意编...
